USB Type-C接口原理图，附引脚说明

电脑教程 2021-10-05 08:57:33

针 名 描述 针 名 描述
A1 GND 接地 B12 GND 接地
A2 SSTXp1 SuperSpeed差分信号#1，TX，正 B11 SSRXp1 SuperSpeed差分信号#1，RX，正
A3 SSTXn1 SuperSpeed差分信号#1，TX，负 B10 SSRXn1 SuperSpeed差分信号#1，RX，负
A4 VBUS 总线电源 B9 VBUS 总线电源
A5 CC1 Configuration channel B8 SBU2 Sideband use (SBU)
A6 Dp1 USB 2.0差分信号，position 1，正 B7 Dn2 USB 2.0差分信号，position 2，负
A7 Dn1 USB 2.0差分信号，position 1，负 B6 Dp2 USB 2.0差分信号，position 2，正
A8 SBU1 Sideband use (SBU) B5 CC2 Configuration channel
A9 VBUS 总线电源 B4 VBUS 总线电源
A10 SSRXn2 SuperSpeed差分信号#2，RX，负 B3 SSTXn2 SuperSpeed差分信号#2，TX，负
A11 SSRXp2 SuperSpeed差分信号#2，RX，正 B2 SSTXp2 SuperSpeed差分信号#2，TX，正
A12 GND 接地 B1 GND 接地

注释：USB 2.0差分信号只会连接其中一边。因USB Type-c Plug 无B6、B7。

Type-C母头
母头

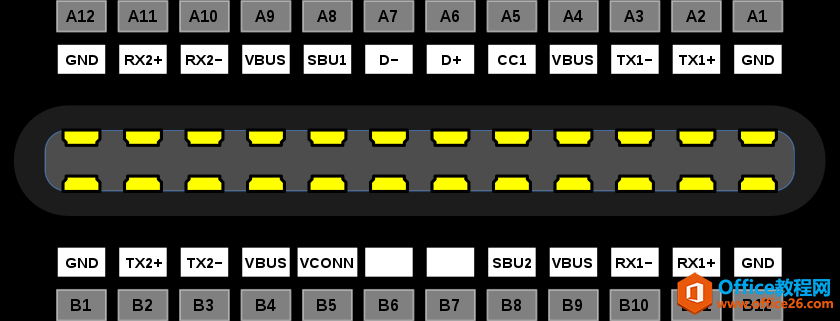

Type-C公头
公头
