常见的信息化机房多回路供电方式解决措施

路由器教程 2022-05-05 21:46:21

如下图,这样的两路电源连接实施可行吗?今天看我慢慢分解。

常见的信息化机房多回路供电方式解决措施



电源并联有两种形式,一种是直流电源并联,一种是交流电源并联。

一、直流电源并联

  1. 两个电源电压不相同的直流电源并联
常见的信息化机房多回路供电方式解决措施



不同电压等级的DC12V和DC24V可以并联吗?现实我们不会这样做,也是不能这样做的,为什么呢?因为这个开关K一旦导通,电源A会因为内阻剧烈发热而迅速烧毁,继而系统发生破坏性崩溃。

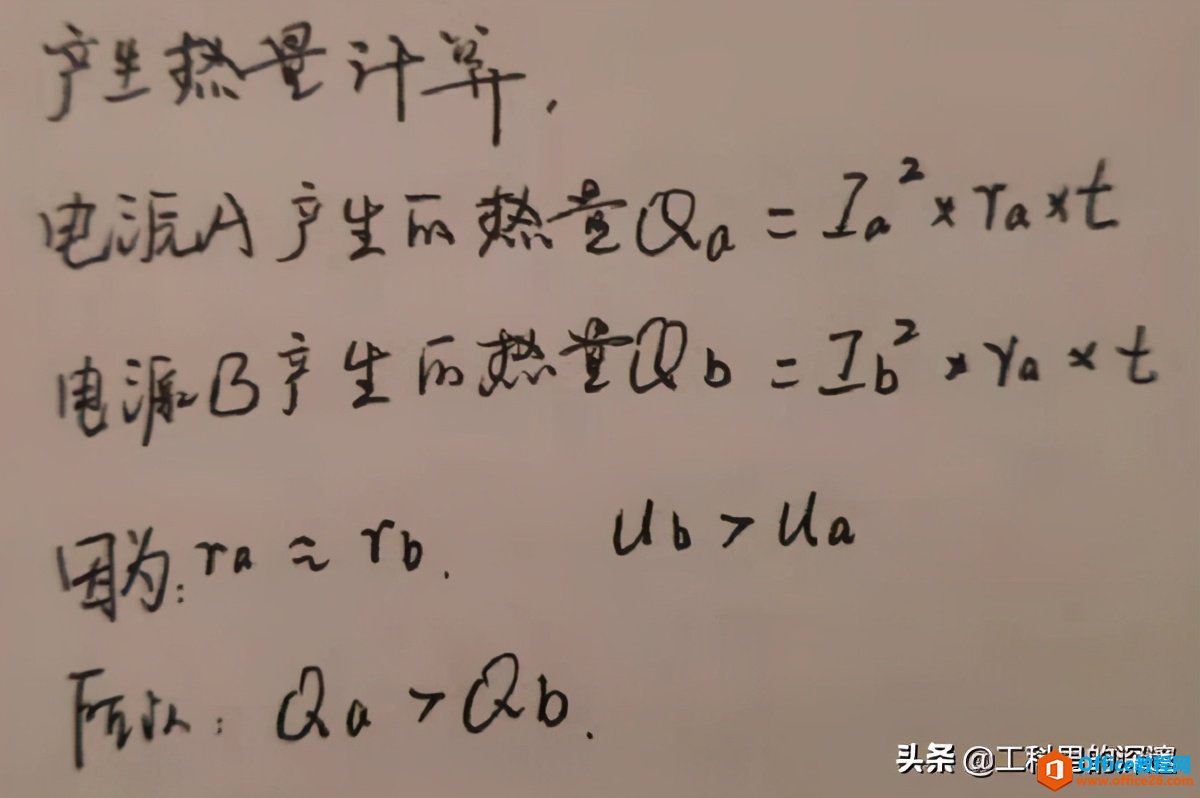

因为电源B流过电源A产生的热量远远大于电源A流过电源B产生的热量,会烧毁电源A。

常见的信息化机房多回路供电方式解决措施

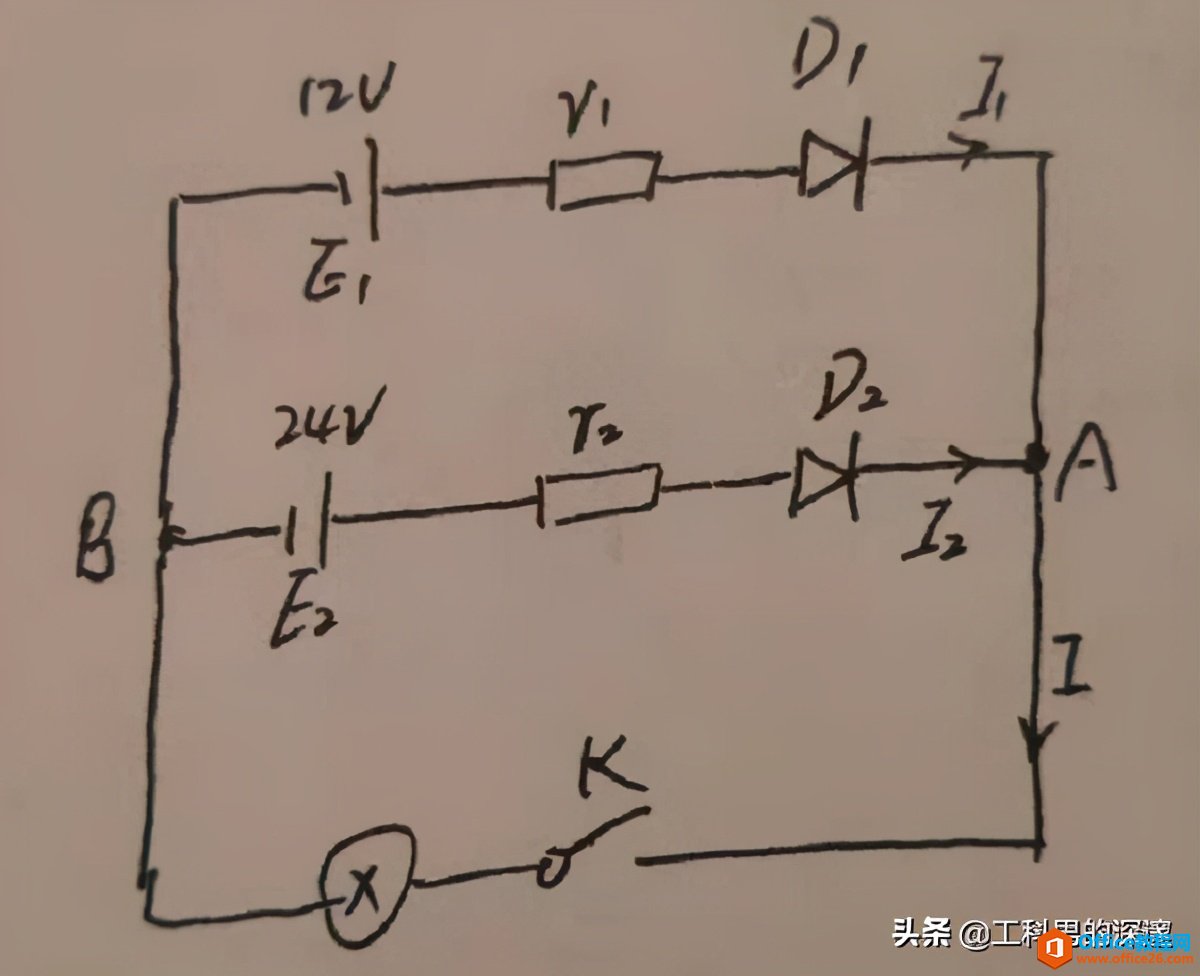

当两个不相等的电源并联,需要在电源正极串联上一个二极管进行电路保护。如上图,那么若连通开关,灯泡两端电压是多少呢?

常见的信息化机房多回路供电方式解决措施

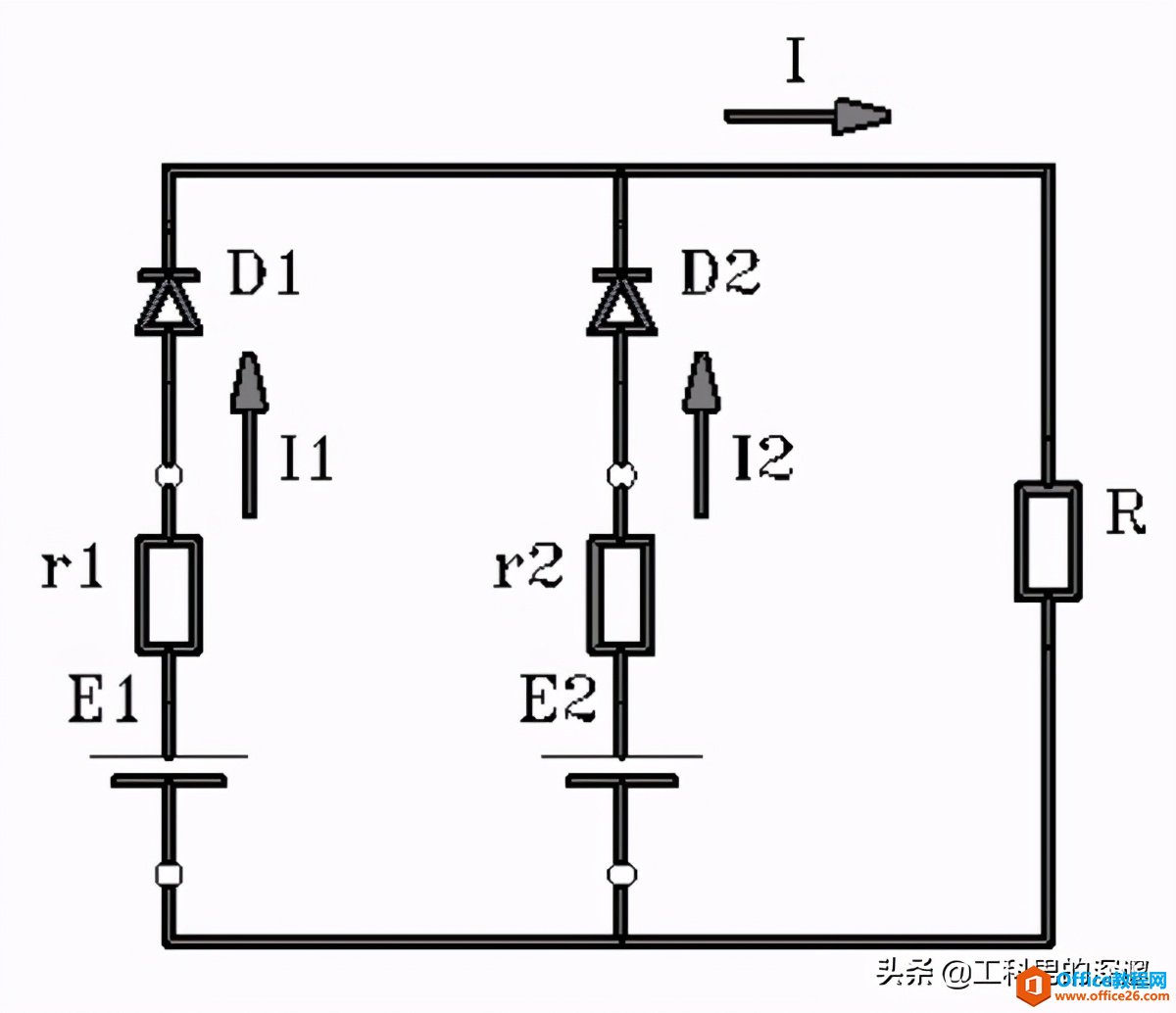

如上图,由于二极管导通后压降为0.7V,当二极管D2导通后,A点的电压UA=23.3V,二极管D1的负极是23.3V,正极是12V,所以二极管D1截止。

也就是说,不同等级的两个电源并联后,电动势较高的电源能正常输出,而电动势较低的电源被关闭。

限环流二极管D1、D2不但消除了环流,同时也抑制了电源电压偏差带来的不良后果,由此可见,除非两个电源的电动势和内阻完全一样,否则冗余电源组合,都只有一个电源正常工作。

所以不同电压等级电源并联,不但会损坏电源,而且浪费能源,将能源消耗在不该消耗的地方上。

  1. 两个电源电压一致的直流电源并联

不同电压等级的电源并联是非常危险的,也不是我们智能化项目所需要的,而相同电源并联是我们需要的......

常见的信息化机房多回路供电方式解决措施



这在生活中很常见,比如电瓶车的2组电池连接就是并联,所以这样用是没有问题的,那为什么呢?

我们知道,当电源C工作时,会有2路电流经过电源D及UPS主机,因为电源有内阻从而产生热量Q1,使用电源D发热;

同样,电源D工作时,会2路电流经过电源C及UPS主机,因为电源有内阻从而产生热量Q1,使用电源C发热;

如果电源C、电源D参数完全一样,则两只电源的发热也一样,在工作中,把电源的并联后流过电源内阻的发热电流叫做环流,环流发热会影响到电源的工作寿命,影响到系统的稳定性,因此在实际工作中,一定要消除环流,在两只并列的电池(电源)输出端各串接一只二极管,如此一来,环流就消失了;

常见的信息化机房多回路供电方式解决措施



这个是我们机房工程中UPS供电系统图,当有多组电池组并联在一起时,会延长蓄电池组的供电时间。

常见的信息化机房多回路供电方式解决措施



二、交流电源并联

  1. 同一个变压器输出电源的并联

同一台变压器的2路电源输出,其阻抗电压、输出电压、绕组接线定会一致,因此其频率及相位差也会一致,理论上这是可行的,实际应用没有多少实际意义。

常见的信息化机房多回路供电方式解决措施



那我们回到最开始的问题,假如两路输入200A,那么合并会是400A吗?

其实电路中本没有电流,因为有了负载,电路中才会产生电流,这个图只能是空气开关是200A或者400A;

如图所示,像这种情况,若任一路有电,UPS主机能正常工作,那么线路上工作电流达到400A,这样会导致空开A/空开B会烧毁;

若两路同时有电,无法做到两路电源平均分配UPS供电负载,容易引起空气开关的过载;

如果引入到开关的电缆从同一个点引出,相关于将线缆加粗,但是不需要保留开关A、开关B,因为无法保证开关的性能一致。

  1. 不同变压器输出电源的并联

不同变压器或者一台变压器、一台发电机并机操作,必须检测市电和发电机电压之间的频率、相位、电压偏差,若不合格,则他们之间是不允许并列的,如下图。

常见的信息化机房多回路供电方式解决措施



当不同变电站回路给信息化机房供电时,其实是供电冗余一种常见的方式,其在两个回路电源输入下端增加了ATS设备,这样能会保证负载的相位、频率的一致性。

常见的信息化机房多回路供电方式解决措施



信息化机房电源引自不同变压器,在接入之前一定要测量线路的相位,必须保证相位一致才能接入。
