DELL R720安装Windows Server 2008R2 Datacenter 详解教程

windows教程 2022-04-09 21:42:59

客户有两台DELL PowerEdge R720服务器,但是由于在购买之前,买的是一块硬盘,由于数据安全性能低,所以客户在网上买了硬盘,准备将再安装一块硬盘和之前的硬盘做RAID1,进行数据系统的冗余。

将硬盘安装到0和1盘硬盘槽位。

DELL R720安装Windows Server 2008R2 Datacenter 详解教程DELL R720安装Windows Server 2008R2 Datacenter 详解教程DELL R720安装Windows Server 2008R2 Datacenter 详解教程

硬盘状态

在开机界面,看到Ctrl+R时,同时按住Ctrl+R,进入RAID卡阵列,进行RAID的配置操作。

DELL R720安装Windows Server 2008R2 Datacenter 详解教程

进行RAID卡配置界面,发现VD Mgmt中只有一块硬盘,为什么呢?已经添加了一块硬盘,无法识别到两块硬盘呢?

使用Ctrl+N,可以查看PD Mgmt选项

可以看到一块硬盘的状态是Foreign(外来的),一块硬盘的状态是Ready。

状态不一样,无法进行RAID1创建,那如何将Foreign状态更改为Ready呢?

DELL R720安装Windows Server 2008R2 Datacenter 详解教程

使用Ctrl+N,跳转到Foreign View

DELL R720安装Windows Server 2008R2 Datacenter 详解教程

选中PERC H710P Mini (Bus 2,Dev 0),然后按F2,选择Foreign Config,选择Clear。

DELL R720安装Windows Server 2008R2 Datacenter 详解教程

然后点击OK。

DELL R720安装Windows Server 2008R2 Datacenter 详解教程

RAID卡BIOS设置界面,硬盘的状态(foreign:外来的,online:正常,missing:磁盘未找到,failed:失败),说明两块硬盘都已经正常。

DELL R720安装Windows Server 2008R2 Datacenter 详解教程

这时候我们到VD Mgmt中会发现硬盘状态变成了ready了,这样我们就可以做RAID 1了。

DELL R720安装Windows Server 2008R2 Datacenter 详解教程

RAID 1创建

1、选中PERC H710 Mini (Bus 0x03,Dev 0x00),然后按F2,选择Create New VD。

DELL R720安装Windows Server 2008R2 Datacenter 详解教程

2、在RAID Level中可以看到默认的是RAID-0。

DELL R720安装Windows Server 2008R2 Datacenter 详解教程

3、在选框中,按Enter键,可以跳出来可以配置的RAID类型。

DELL R720安装Windows Server 2008R2 Datacenter 详解教程

4、选中RAID-1。

DELL R720安装Windows Server 2008R2 Datacenter 详解教程

5、确定后,可以查看到现在的RAID Level已经更改为RIAD-1。

DELL R720安装Windows Server 2008R2 Datacenter 详解教程

6、在Physical Disks中,通过上下键选择,按空格键选中磁盘,选中的硬盘前面的框中会显示[X],代表选中。两块硬盘都已选中。

DELL R720安装Windows Server 2008R2 Datacenter 详解教程

7、通过Tab键,选中右框的OK。

DELL R720安装Windows Server 2008R2 Datacenter 详解教程

8、然后点击OK。

DELL R720安装Windows Server 2008R2 Datacenter 详解教程

9、这时可以看到Disk Group:0 RAID 1已经创建成功。

DELL R720安装Windows Server 2008R2 Datacenter 详解教程

系统安装

RAID 1创建完成之后,安装系统。

1、服务器重新启动。

DELL R720安装Windows Server 2008R2 Datacenter 详解教程

2、将制作好的windows Server 2008R2的U盘插入服务器。

(如何制作windows系统安装盘请参考我前面的教程微软官方操作系统,如何使用U盘安装(上)?)

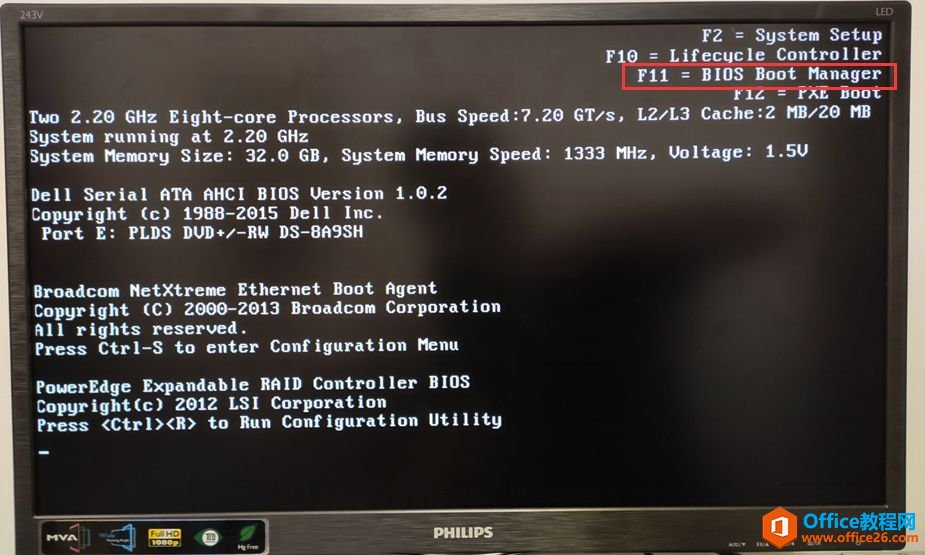

3、开机后,可以看到F11= BIOS Boot Manange。

DELL R720安装Windows Server 2008R2 Datacenter 详解教程

4、出现F11时,按F11键,Entering BIOS Boot Manager。

DELL R720安装Windows Server 2008R2 Datacenter 详解教程

5、出现BIOS界面后,选择One-shot BIOS Boot Menu。

DELL R720安装Windows Server 2008R2 Datacenter 详解教程

6、进入BIOS Boot Manager界面。

DELL R720安装Windows Server 2008R2 Datacenter 详解教程

7、选择 Hard drive C: 中,选择 Front USB: DataTraveler 3.0,前置USB系统盘启动。

DELL R720安装Windows Server 2008R2 Datacenter 详解教程

8、确定后,进行系统文件加载,安装。

DELL R720安装Windows Server 2008R2 Datacenter 详解教程

9、进行系统安装界面,选择下一步。

DELL R720安装Windows Server 2008R2 Datacenter 详解教程

10、选择“现在安装(I)”。

DELL R720安装Windows Server 2008R2 Datacenter 详解教程

11、正在启动安装程序。

DELL R720安装Windows Server 2008R2 Datacenter 详解教程

12、选择需要安装的版本。

此处我们选择的是 Windows Server 2008 R2 Datacenter (完全安装)。如果你选择的是服务器核心安装,是没有界面访问的,只可能通过命令,不要选错了哦。

DELL R720安装Windows Server 2008R2 Datacenter 详解教程

13、选择“我接受许可条款”,下一步。

DELL R720安装Windows Server 2008R2 Datacenter 详解教程

14、选择自定义(高级),选择此选项,可以对硬盘重新分区。

DELL R720安装Windows Server 2008R2 Datacenter 详解教程

15、发现无法识别到硬盘。

提示:未找到任何驱动器。单击“加载驱动程序”提供用于安装大容量存储驱动程序。

这一步非常关键,很多人在这一步不知道该怎么办。由于我们服务器硬盘是做的RAID 1,在安装系统时,系统文件里,不带有RAID 1的驱动程序,导致安装系统无法识别到RAID 1 的硬盘。需要手动加载 RAID 卡驱动程序。

DELL R720安装Windows Server 2008R2 Datacenter 详解教程

如何加载RAID卡驱动,访问DELL官方网站,找到DELL R720服务器

https://www.dell.com/support/home/cn/zh/cnbsd1/product-support/product/poweredge-r720/drivers

在网页中,选择SAS RAID。

DELL R720安装Windows Server 2008R2 Datacenter 详解教程

可以看到,加载出来很多个R720 的RAID卡驱动。

DELL R720安装Windows Server 2008R2 Datacenter 详解教程

这么多的RIAD卡驱动,该如何选择呢?

这时就需要查看服务器的RAID卡的型号,在RAID界面,查看RAID型号。

可以看到 PERC H710P Mini ,需要下载DELL PERC H710微型一体化适配器固件版本即可。

DELL R720安装Windows Server 2008R2 Datacenter 详解教程

下载完成后。

DELL R720安装Windows Server 2008R2 Datacenter 详解教程

双击解压。

DELL R720安装Windows Server 2008R2 Datacenter 详解教程DELL R720安装Windows Server 2008R2 Datacenter 详解教程DELL R720安装Windows Server 2008R2 Datacenter 详解教程

查看已经解压好的SAS RAID卡驱动文件,将此文件复制到U盘中。

DELL R720安装Windows Server 2008R2 Datacenter 详解教程

16、重新插U盘,选择浏览。

DELL R720安装Windows Server 2008R2 Datacenter 详解教程

17、选择U盘中的Payload文件夹。

DELL R720安装Windows Server 2008R2 Datacenter 详解教程

18、可以看到已经成功加载 PERC R710 Mini驱动程序。

DELL R720安装Windows Server 2008R2 Datacenter 详解教程

19、可以识别到硬盘驱动器了。

DELL R720安装Windows Server 2008R2 Datacenter 详解教程

20、进行磁盘分区。C盘分配150G =153600MB

DELL R720安装Windows Server 2008R2 Datacenter 详解教程DELL R720安装Windows Server 2008R2 Datacenter 详解教程

21、C盘分区成功。

DELL R720安装Windows Server 2008R2 Datacenter 详解教程

注意:

如果加载完RIAD卡驱动,发现硬盘驱动也可以正常识别,但是提示:无法将Windows安装到磁盘1分区1,此时说明加载的SAS RAID驱动有问题,需要更换版本

DELL R720安装Windows Server 2008R2 Datacenter 详解教程

22、将剩余的空间作为一个分区。

DELL R720安装Windows Server 2008R2 Datacenter 详解教程

23、选中,磁盘1分区2,149.9GB,为作系统盘,进行安装系统。

DELL R720安装Windows Server 2008R2 Datacenter 详解教程

24、系统正在安装中..

DELL R720安装Windows Server 2008R2 Datacenter 详解教程DELL R720安装Windows Server 2008R2 Datacenter 详解教程DELL R720安装Windows Server 2008R2 Datacenter 详解教程DELL R720安装Windows Server 2008R2 Datacenter 详解教程

25、系统文件已经安装完成,正在为系统做首次配置。

DELL R720安装Windows Server 2008R2 Datacenter 详解教程

26、第一次进入系统,必须更改电脑密码。

DELL R720安装Windows Server 2008R2 Datacenter 详解教程

27、密码更改完成后,输入密码,进入系统。

DELL R720安装Windows Server 2008R2 Datacenter 详解教程DELL R720安装Windows Server 2008R2 Datacenter 详解教程DELL R720安装Windows Server 2008R2 Datacenter 详解教程

28、最后进行系统驱动等软件安装。

DELL R720安装Windows Server 2008R2 Datacenter 详解教程
