如何使用 Visio 2016进行几何图形的布尔运算

Visio 2022-05-07 22:30:54

在使用Visio的过程中，经常会遇到需要将几个简单的几何体组合成一个复杂图形的情况，Visio2016的开发工具形状设计里面有“联合”、“组合”、“拆分”和“剪除”等一系列操作命令，简单的图形根据每个命令的功能介绍基本可以实现。

这里主要讲解一个我自己对两个图形进行布尔交运算，保留重合部分的问题的操作方法(可能有更好的方法，我不知道，这个方法只是能实现功能，不保证高效)。

过程如下：

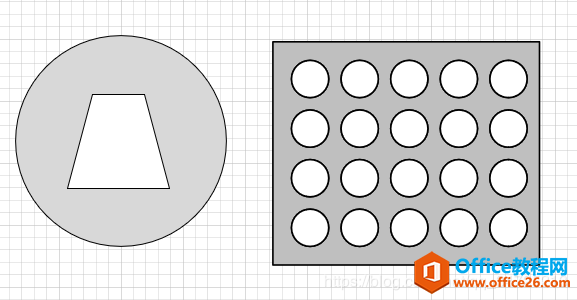

1.分别通过基本形状，建立两个几何图形(建立过程略过)

2.将两个图形分别组合，分别形成一个固定的图形。

操作步骤：按住鼠标左键拖拽(或者Ctrl+左键点选)全选图形，选择菜单栏“开发工具”-“组合”，分别将多个简单结构组合为一个完整几何图形。

3.将两个图形按需要移动到相应位置，进行布尔交运算

操作步骤：

(1)移动图形到对应位置

(2)全选整个图形，进行拆分操作：形状设计-操作-拆分

(3)给上面图层设置阴影填充，并使用delete手动删去不需要的部分，即可得到相交后的图形。

设置填充

删除多余部分

感觉这个方法不太方便，而且原理上不太对，提出来只是作为一个实践参考(理论不对，但是可以实现自己想要的功能)，后面有找到问题所在或者有新的理解再补充。

如何使用 Visio 2016进行几何图形的布尔运算
