Visio矢量图导出实现教程

Visio 2022-05-07 22:22:01

在科研过程中，尤其是AI方向经常需要绘制一些非图表的Pipeline结构图，对这类图我们的需求往往是去除白边的矢量图。网上有很多解决方法如采用AdobeAcrobat或者在线修改工具，个人觉得没有必要，Visio作为一款专业的绘图工具，功能肯定是非常完善的，软件本身就可以实现用户的各种需求。

开发工具配置

之前有人问我，为什么自己的Visio比别人少一个功能选项卡，是版本的问题吗？

其实不是的，只是开发工具这个选项卡默认是关闭的。

为了高效绘制Visio图形，强烈建议打开开发工具选项卡。打开方式流程如下（演示动图为下图）：在任意一个Visio窗口中点击文件—>点击底部的选项—>选择自定义功能区—>在右侧将没有勾选的开发工具勾选上。

消除白边

经常导出图形的时候，周围有大量的白色区域，这是比较冗余的，可以通过修改页面属性来达到删除白边的目的。

首先，在开发工具中点击ShapeSheet的页，打开页面配置，不断下滑，在页面配置的多个表格中找到PrintProperties（打印属性）选项，将其中前四个以Margin为结尾的属性值均改为0，这四个属性表示页面的左右上下边距。

操作结果如下图，注意修改后通过回车来确定修改，不要先切换目标单元格。

此时观察绘图窗口，发现没什么变化，这是因为Visio默认是有个图纸大小的，是固定的，这里通过顶部设计选项卡中的大小选项，选择最下面的适应绘图即可。

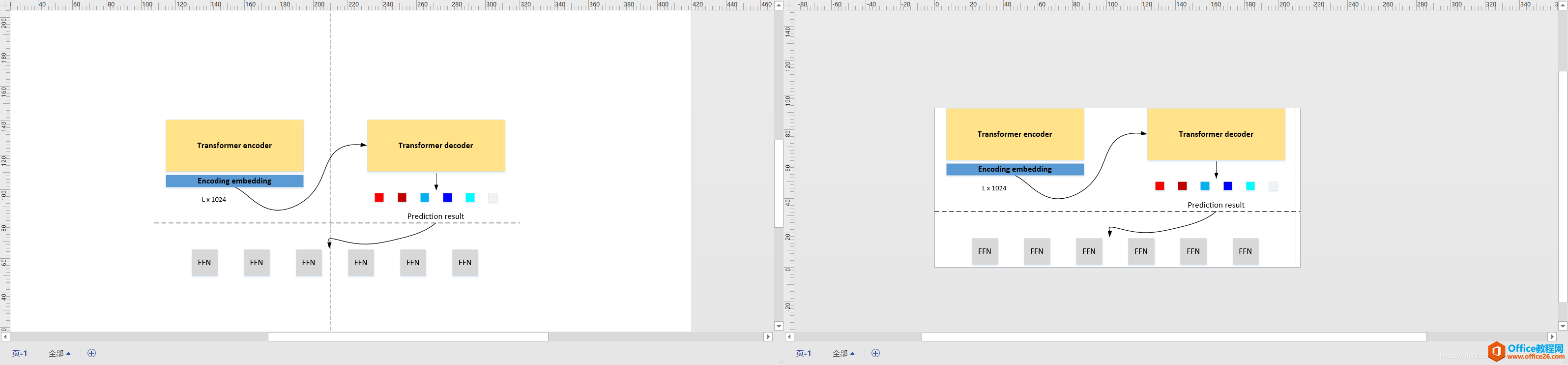

至此，成功消除了图形周围冗余的白边，前后对比如下图。

矢量图导出

通常我们在论文中这种插图都是采用PDF格式的，Visio有三种生成PDF的方法，结果都是一样的。对应下图的三个标注，其中打印用的比较少，这里不多提，导出只支持PDF和XPS，使用起来更加快捷，另存为支持各种图形格式，找到PDF为另存格式和导出PDF功能是完全一样的。

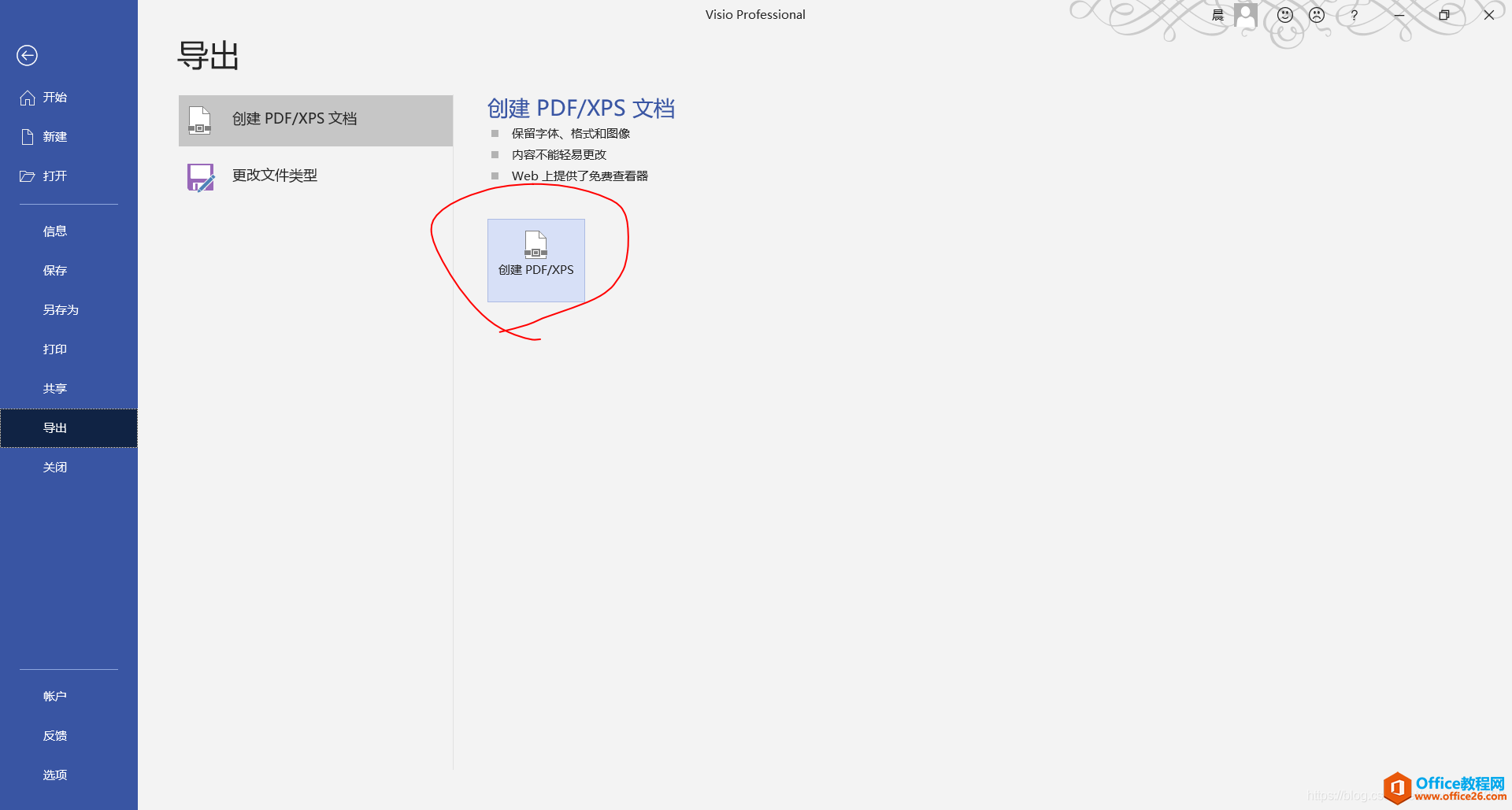

下面，以导出PDF为例。首先，在上一节抠除白边的基础上，选择创建PDF/XPS功能，出现如下对话框，默认会在当前目录下导出同名的PDF文件，这是我们需要的。

矢量图导出3

注意上图有一个选项按钮，点击该按钮，取消勾选辅助功能文档结构标记，这一步是为了消除图形过大时存在的分页符等标记。

最后，我们得到下图所示的PDF插图，对其放大多倍也不会出现失真模糊，确认为矢量图。
