excel 2016 新增图表 旭日图 制作实例教程

Excel函数 2021-11-25 09:05:22

旭日图是Office2016里面新增加的6种图表类型之一,它与圆环图有点类似,都是拿整个圆环作为单位1,使用不同环区大小表达各数据大小关系,但是旭日图它可以表达多层级的关系和归属关系,在旭日图中以父子层次结构来显示数据构成情况,离远点越近表示级别越高,相邻两层中,是内层包含外层的关系,展示效果更加突出。

我们就以2018年3月,中国市场SUV销量前10名为例,来制作旭日图,其中数据准备如下:

Excel2016新增图表之—旭日图

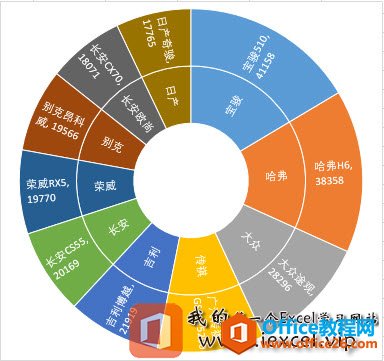

作图过程就比较简单了,我们选择C,D,E 三列后,在工具栏依次点击“插入”-“所有图表”-“旭日图“,就可以了,效果如下:

Excel2016新增图表之—旭日图

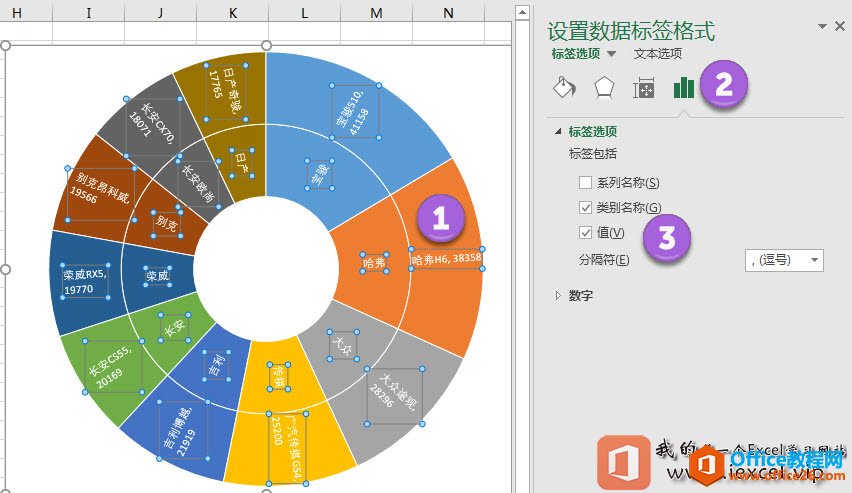

默认情况下,是没有销量数据的,只有类别名称,我们自己在数据标签上面,添加上值即可,添加方法如下:

可以数据标签,在右侧的窗口中选择标签选项,在把值勾选上,就OK。

Excel2016新增图表之—旭日图

注意:如果需要做旭日图,数据分层不宜过多,一般2~3层就比较合适,如果太多,就显得稍微乱点;

如果对于不太规则的数据,请按照类别先排序,再作图。
