excel如何制作多层次背景的柱状图

Excel教程 2021-09-11 16:03:08

今天我们来深入学习一下柱状图的使用，如何在不影响图表美观的情况下，通过调整背景颜色的方式，添加多个不同层级的达标数据线。

学会做这样多层次背景的柱状图，老板不给你加工资才怪

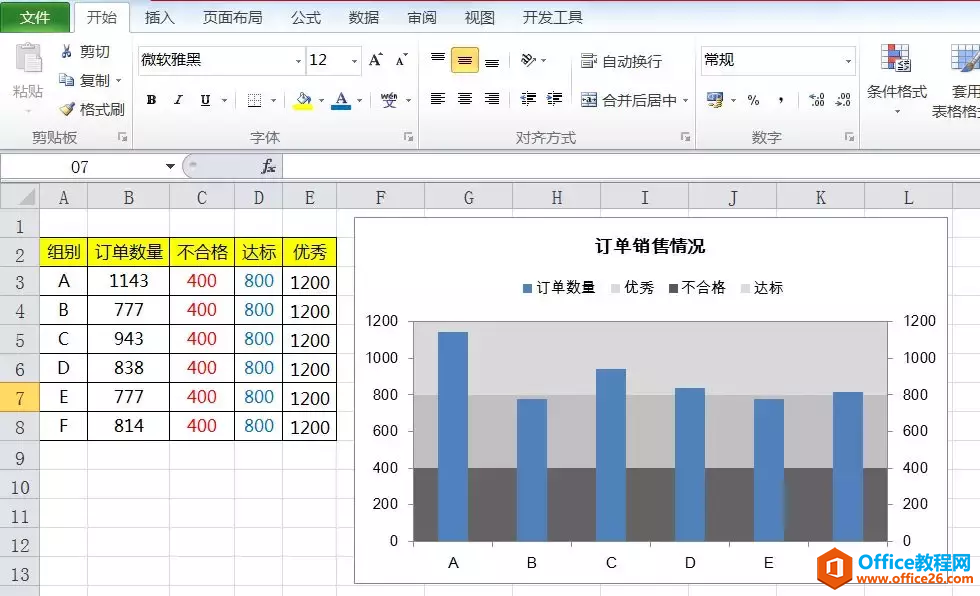

效果图

如上图，我们设定各组订单量在400、800、1200不同数量级的值为不合格、达标、和优秀3种。如果用添加折线的方式，图表会显的非常怪异。所以通过设置不同等级颜色的背景图来显示。下面我们来看一下操作方法。

第一步：按住Ctrl键，先选择组别和、单数量、优秀等3个数据列，点击插入—柱状图。选择优秀的数据图表，点击右键—设置数据列格式，将重叠设置为100%，分隔数值设置为0%。如下图：

第二步：依次复制达标、不合格的数据列，粘贴到图表中。选择订单数量，点击右键设置为次坐标轴。这样就把柱状图需要显示的各组订单量调整到最前面显示。如下图：

第三步：选择订单数据列的柱状图表，间距调整为100%。然后分别选择不合格、达标、优秀等不同图区域，依次填充好不一样深度的颜色底纹。如下图：

第四步：图表微调。将左边数据左边轴数值调整跟右边的一样，最大值改为1200，区间改为一样的200。然后然后设置标题和图例，修改一下字体即可。如下图：

调整过后最终的效果图就成这样了。通过背景颜色的方式设置多层达标值会比加入辅助性更加美观。但是需要注意一个点：主次坐标轴的最大值必须小于等于数据的最大值。这样才不会有空白的地方显示出来。
