excel 柱形图，详细的excel柱形图的绘制步骤供学习

Excel教程 2021-10-11 09:17:32

excel柱形图是Excel中最常见的图表类型之一。本文通过一个实例来讲解excel柱形图的基本做法。

　　A1:B10区域是绘制excel柱形图的数据源。有了数据我们才能做图表。

excel柱形图

　　下面是excel柱形图的操作步骤：

　　excel柱形图绘制步骤一：插入柱形图

　　选择A1:B10区域，插入——图表——柱形图——簇状柱形图。如下图所示：

excel柱形图2

　　删除图表标题、图例、网格线、垂直轴。

excel柱形图3

　　选择水平轴，右键，选择“设置坐标轴格式”，设置如下：

　 “对齐方式”——文字方向：竖排。
　　坐标轴选项——主要刻度线类型：无。
　　线条颜色：实线：黄色。
　　线型：宽度：1.5磅。

excel柱形图4

excel柱形图5

　　excel柱形图绘制步骤二：编辑柱形图系列和添加数据标签

　　选择系列，右键，设置“数据系列格式”，填充为蓝色。

excel柱形图6

　　excel柱形图绘制步骤三：添加辅助列

　　在C2单元格输入公式：=IF(B2=MAX($B$2:$B$10),B2,NA())，下拉至C10。

　　公式的意思是将B列的最大值标识出来，其余的用NA（）错误值标识。

　　excel柱形图绘制步骤四：用构造的辅助列添加柱形图系列

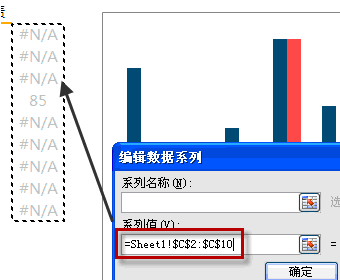

　　在图表任意位置，右击图表，选择“选择数据”，弹出“选择数据源”对话框，单击“添加”，弹出“编辑数据系列”对话框，系列值，选择为“C2：C10”区域，确定。即添加了一个图表系列。

excel柱形图7

　　选择刚添加的系列，右键， “设置数据系列格式”，系列绘制在“次坐标轴”。如下图所示，并删除次垂直轴。

excel柱形图8

　　excel柱形图绘制步骤五：添加主副标题脚注，完整图表。

　　激活选择图表，单击图表工具——布局——插入——文本框，添加主标题、副标题、脚注数据来源说明。

excel柱形图9

　　到此，整个excel柱形图绘制大致就完成了。剩下的就是对图表各元素进行微调设置。比如设置数据系列的分类间距，没有一个具体的数值，只要视觉效果看起来柱形图各柱子的间距协调就OK。
