excel 动态甘特图制作技巧

Excel教程 2021-10-11 10:38:42

这里准备的数据还是之前数据，不同的是这里我们需要添加一些两个辅助列，一个表示已经完成的，另一个是未完成的。

具体如下图

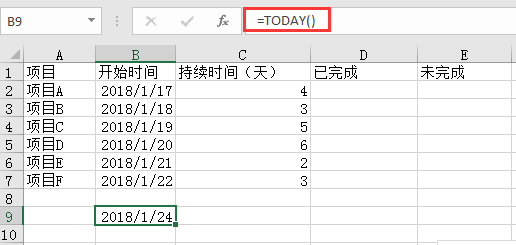

第一步：在B9单元格中输入=TODAY()

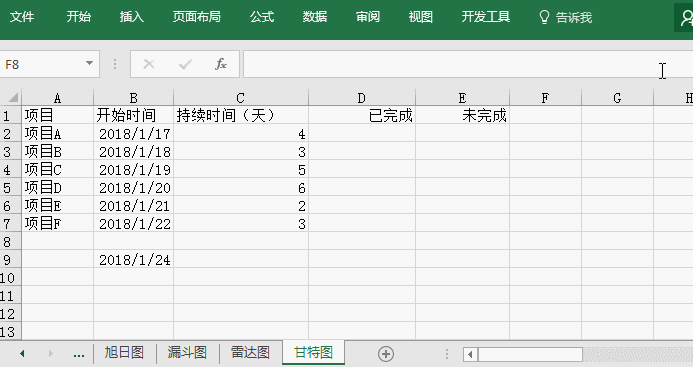

第二步：在D2中输入公式=IF($B$9>B2,IF(B2+C2>=$B$9,$B$9-B2,C2),0)并下拉填充；

在E2中输入公式=C2-D2并下拉填充。

具体操作如下：

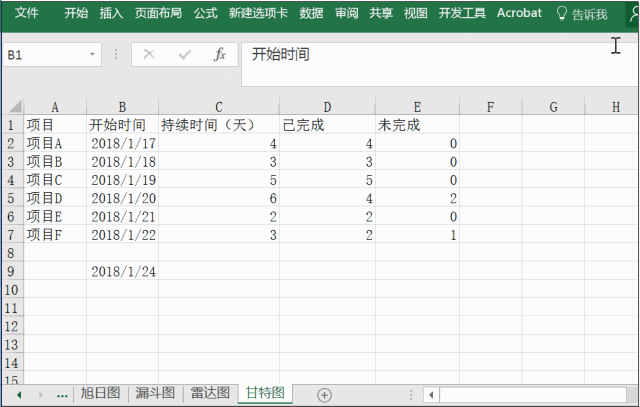

第三步：将开始时间转换为常规

具体操作如下：

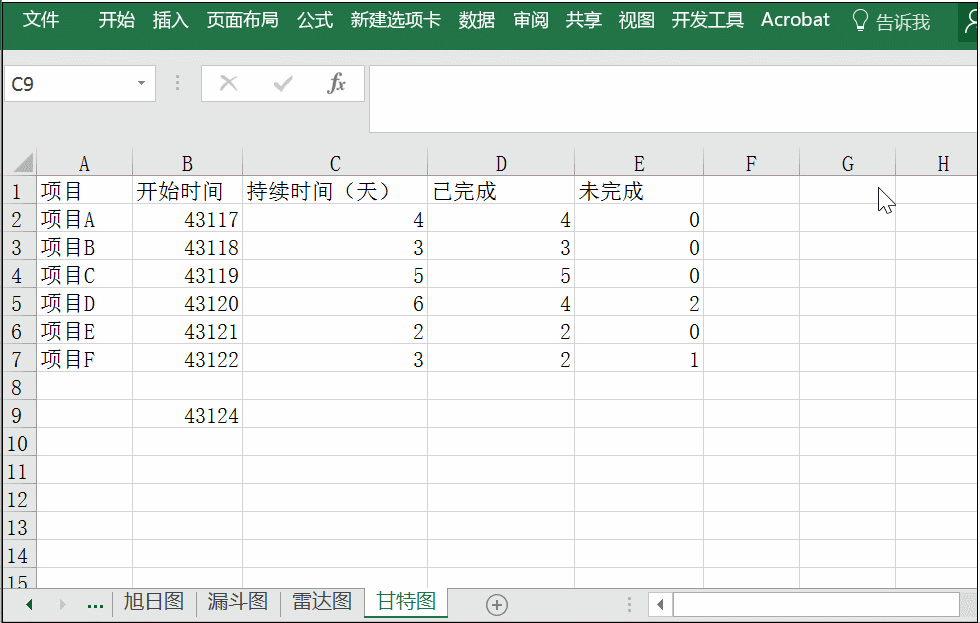

第三步：点击开发工具，之后选择滚动条ActivX控件，然后右击选择属性，进入相应属性对话框，修改里面的LinkedCell、Max以及Min值，具体值如下：

在 LinkedCell 中输入B9，使控件链接到B9单元格

在 Max 中输入值43128，2018/1/28转化为数字是43128

在 Min 中输入值43117，2018/1/17转化为数字是43117

具体操作如下：

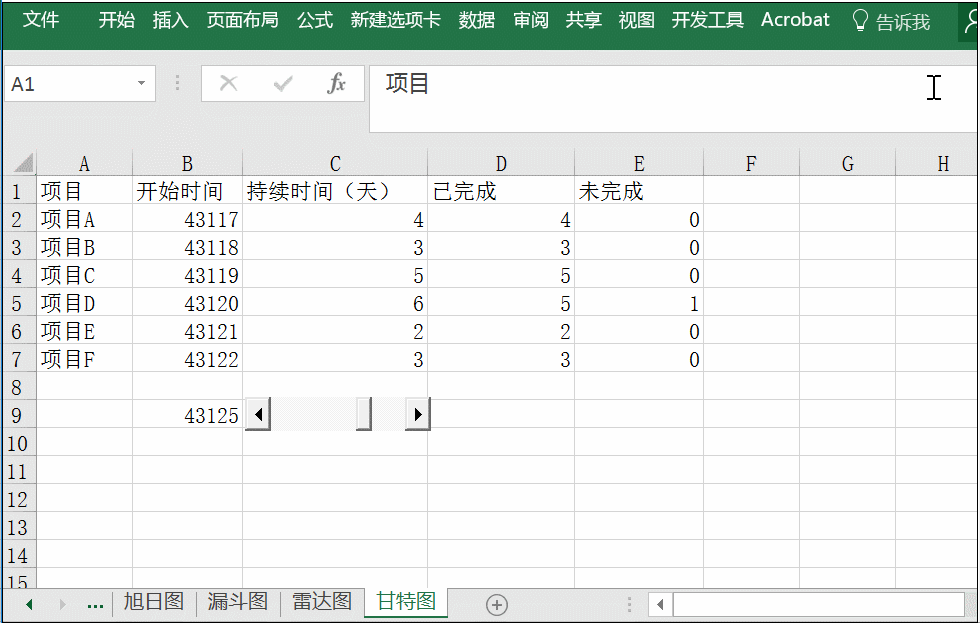

第四步：插入堆积条形图

这一步，跟制作静态甘特图是一样的步骤，具体步骤帮主就不详细说明了，不懂的小伙伴们，可以查看《你想要的甘特图来了~》

具体操作如下：

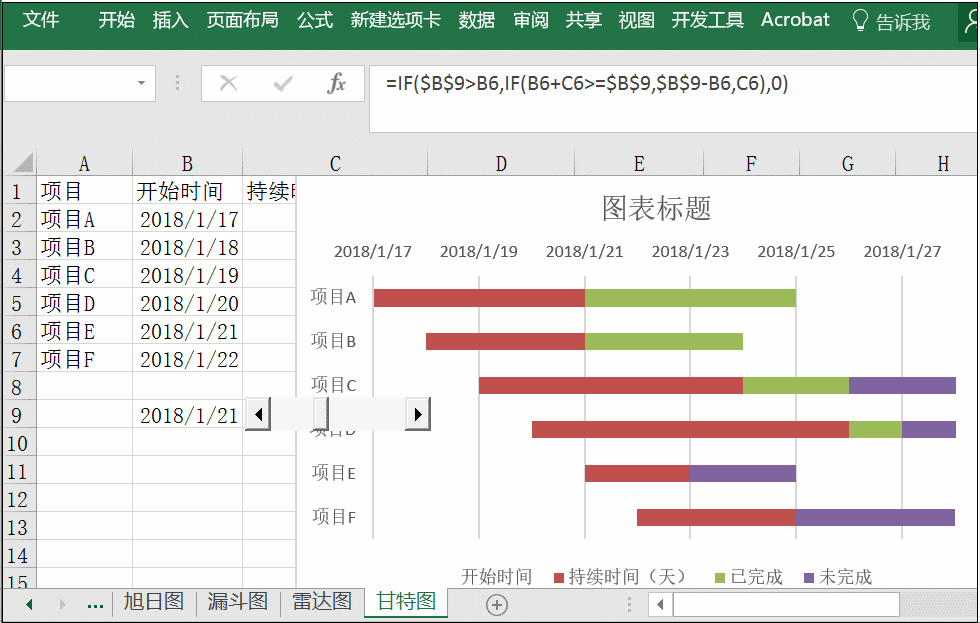

第五步：美化图表

到第四步为止，动态图基本上已经做好了，剩下的就是对图表进行简单的美化，这里帮主删除了一些不需要的参数，然后添加标题。

具体操作如下：
