如何利用 excel做施工进度横道图 excel 甘特图怎么做

Excel教程 2021-10-13 10:11:46

这种图做起来其实还瞒简单的，大部分小伙伴都是自己在Excel打方格子，自己用图形绘制，其实这个可以利用日期数据自动生成进度条形图。赶紧来学学吧！

首选我们需要把任务的计划开始日期和结束日期确定好。并利用减法算出他们的天数。

然后选中B3：D11区域，注意不要选中完成日期列，插入一个堆积条形图。请看动图操作：

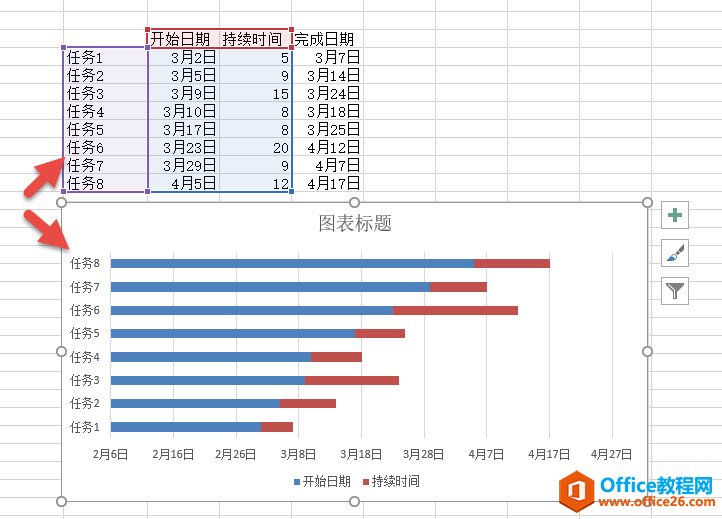

设置完毕后，效果如下，你会发现任务的顺序是反的。这样就需要对条形图的任务顺序做翻转?

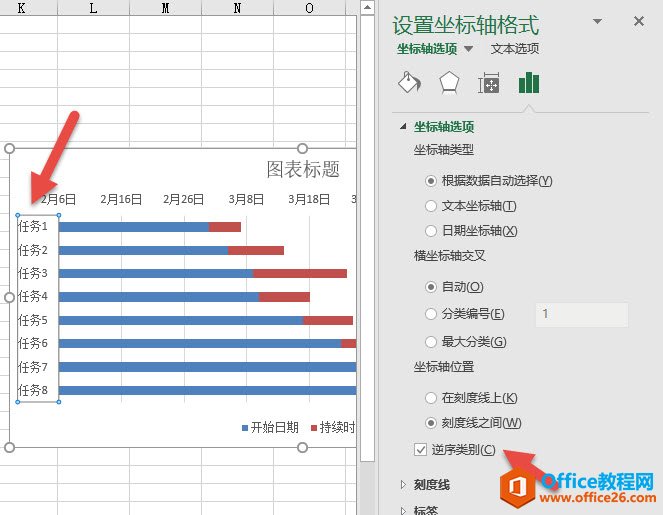

任务所在垂直坐标轴，然后按ctrl+1打开对应的设置菜单，找到翻转的勾选处。（Excel2013版本以上与Excel2010 位置有少许不同。）

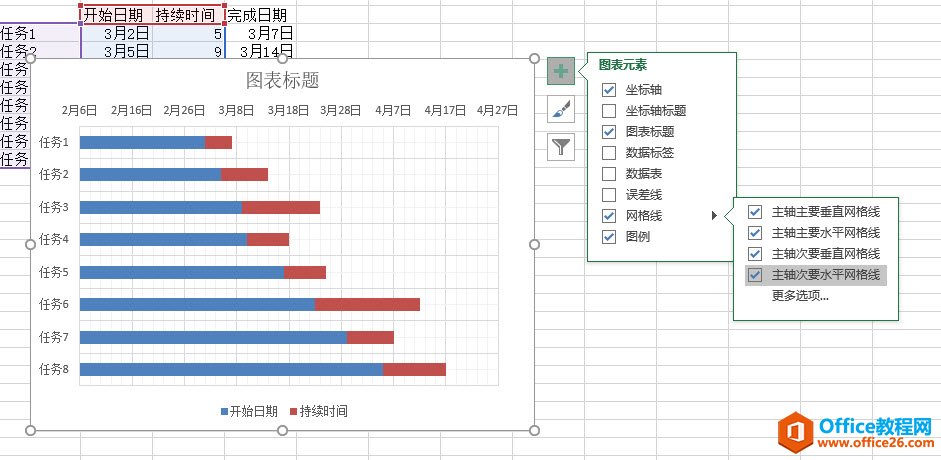

然后添加图表的网格线

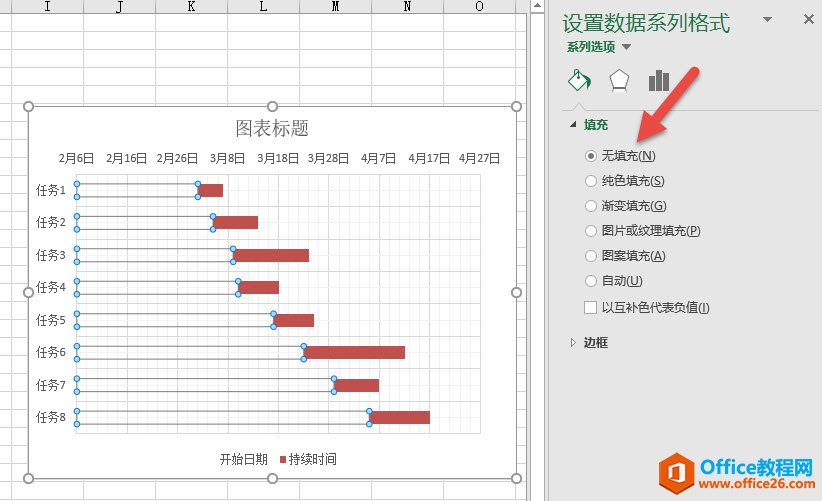

接下来就好办了，选中蓝色的数据区域，将其设置为透明（no fill）填充即可。

最后调整图表的大小，然后美化酒红色的数据条就OK。

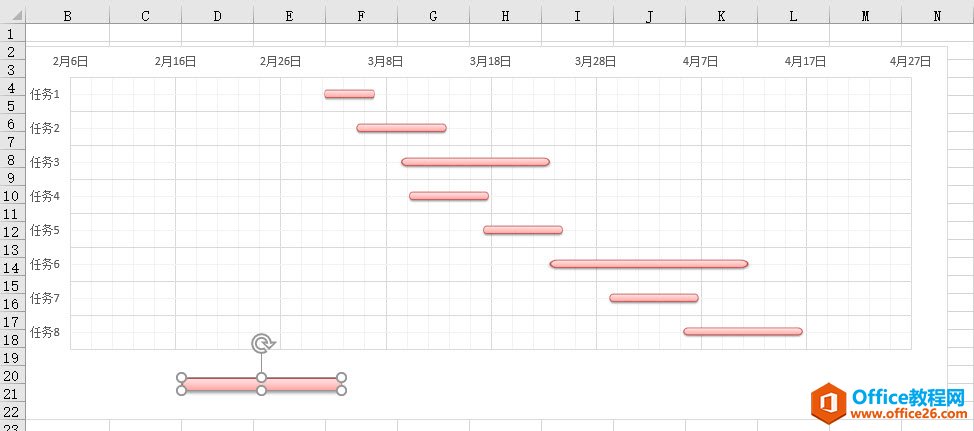

比如插入一个圆角矩形，美化成下面的效果：（复制黏贴即可。）

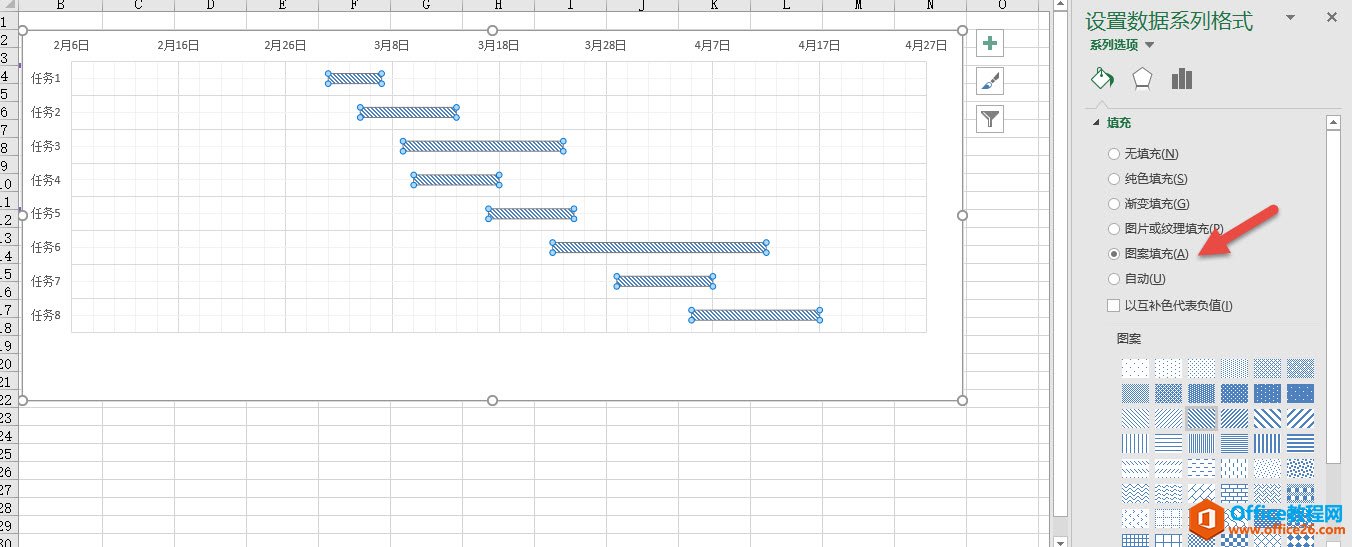

也可以利用填充图案功能，设置成类似 Project这样的效果。

总结：甘特图其实堆积条形图的“变形”图，利用隐藏数据系列的思路，可以做出很多类似的高大上图表。
