PPT 如何插入SmartArt图形

PPT教程 2021-10-05 08:51:36

一幅直观的流程图和结构图能让幻灯片效果大增。新增的SmartArt图形工具有百余套图形模板，利用这些图形模板可以设计出各式各样的专业图形来，还能够快速为幻灯片的特定对象或者所有对象设置多种动画效果，而且能够即时预览。以流程图为例来认识一下PPT插入SmartArt图形的功能。

　　1、在功能区单击插入按钮，打开“插入”选项卡，在“插图”组中单击【SmartArt】按钮，打开“选择SmartArt图形”对话框，如图1所示。

ppt2007插入SmartArt图形

图1

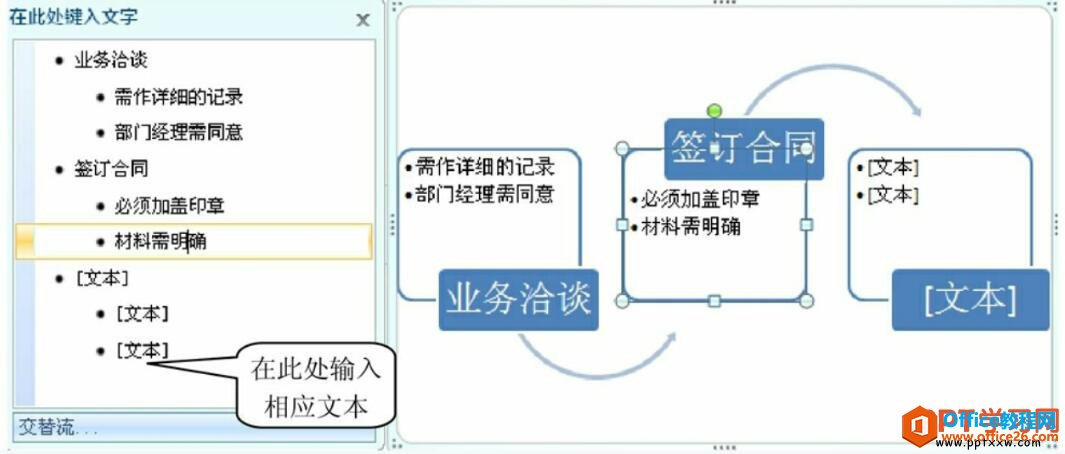

　　2、选择“流程”类别中的“交替流”图形，单击确定按钮，这样就在幻灯片中插入一个业务流程图模板，同时在流程图的左侧会显示一个名为“在此处键入文字”的文本窗格，在其中可以输入流程图中各个环节形状的标题以及相关说明文字。当然也可以直接在环节形状中直接输入相应的文字，而且也能够显示在这个文本窗格中，如图2所示。

在ppt中制作流程图

图2

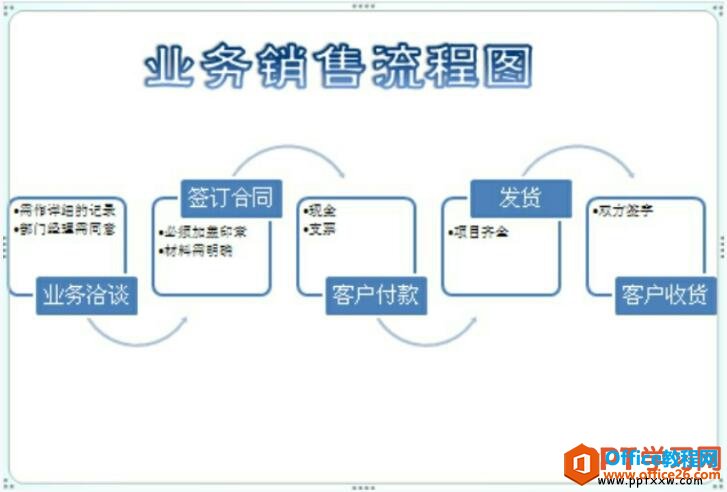

　　3、默认情况下，业务流程图中只存在3个环节形状，而多个业务流程需添加新的环节形状。添加新形状时，单击选中前一个环节，在“设计”选项卡的“创建图形”组中单击【添加形状】按钮，在下拉列表中选择【在后面添加形状】命令，即可在现有环节的后面新增一个形状;重复此操作，添加其余的形状，然后在流程图中的各个环节形状或者文本窗格中输入业务流程的各个环节名称，如图3所示。

在流程图中插入图形
