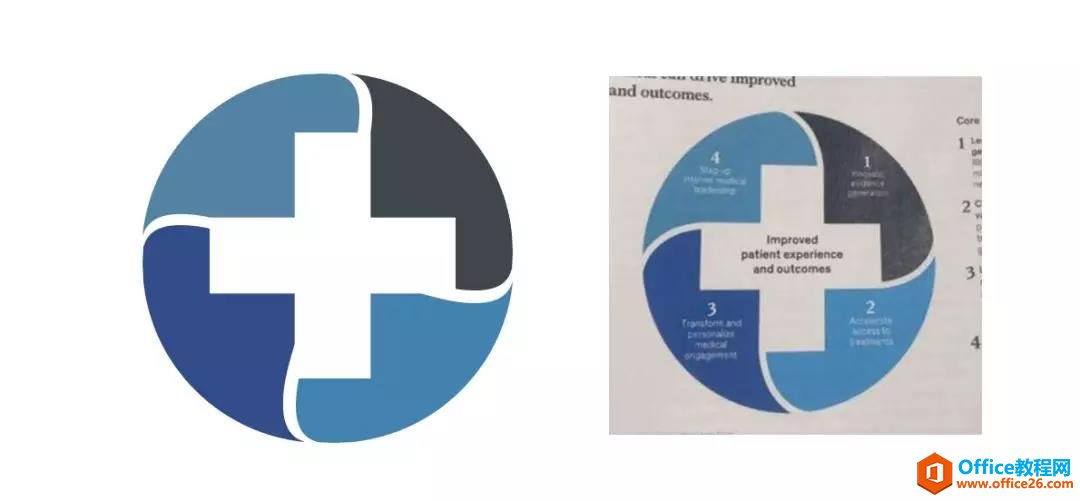

这种表达是类似循环结构的圆形四象限表达，分析一下。好像是一个太极圆加上一个红十字架的组合。

PPT绘制圆形四象限循环图形

十字架到还好，PPT自带的图形里就有，难点就在太极的弧形还要与十字架的一边相切。经过牛闪君的一番研究，发现绘制这种图不是什么难事，有兴趣的小伙伴赶紧学起来。

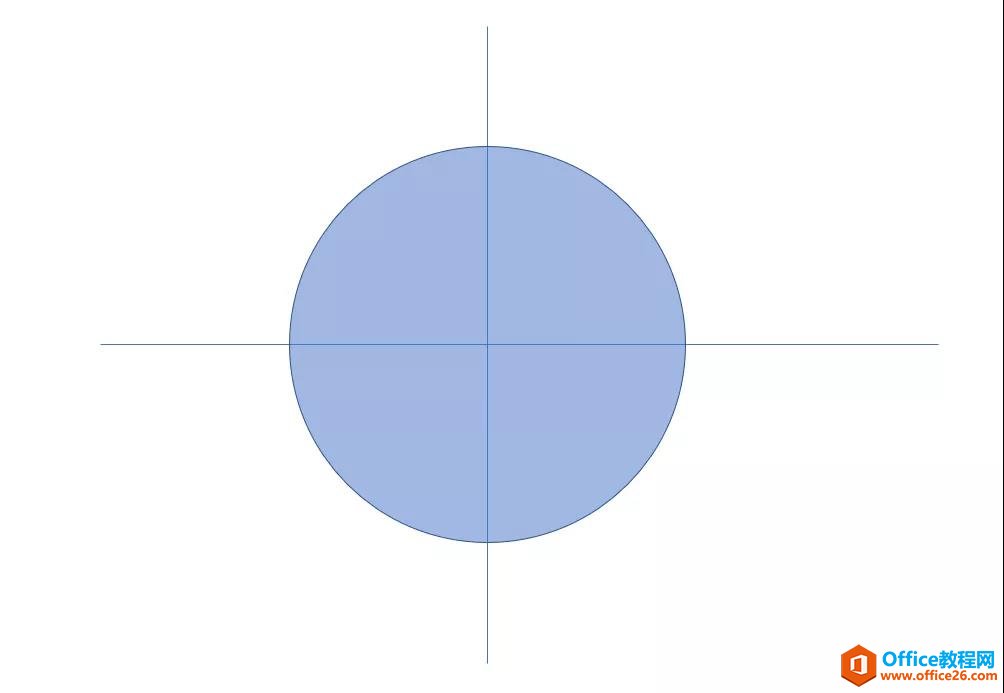

首先按住shift键，拖拽直线绘制一个十字坐标。然后再按住shift键绘制一个圆形，将圆形绘制在十字中心。这个简单效果如下图：

PPT绘制圆形四象限循环图形

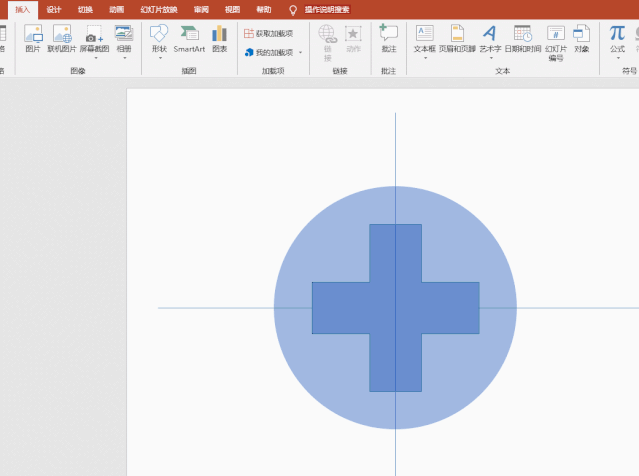

接着按住shift键绘制一个十字架型，放置于圆的中心，PPT会自动出参考线将其对齐，然后调整十字架的宽度，注意拉动黄色按钮。如动图所示：

PPT绘制圆形四象限循环图形

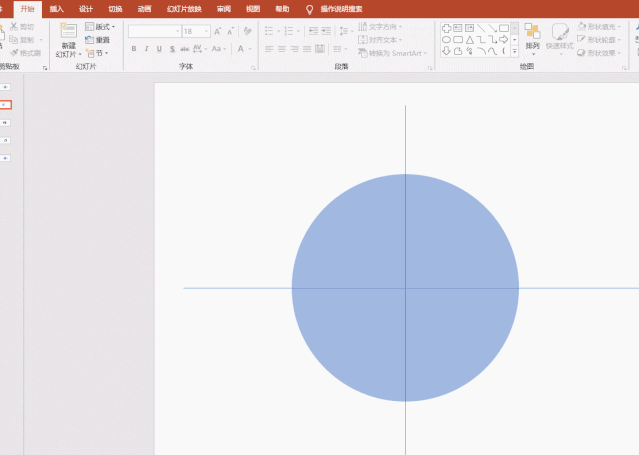

接下来最重要的一步，利用曲线工具，链接圆形的中轴与十字架的边缘，注意光标所点选的位置。

PPT绘制圆形四象限循环图形

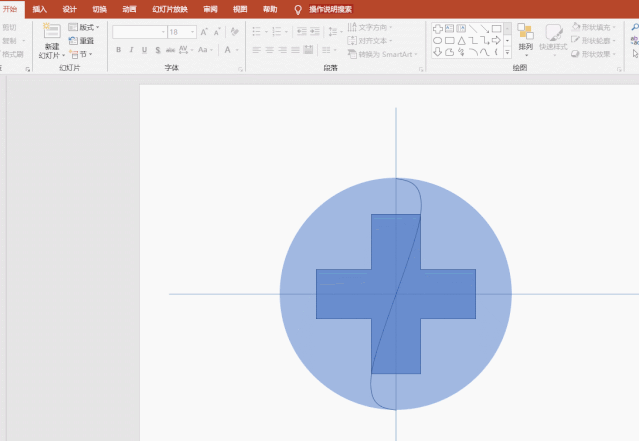

同理，左右方向也绘制一根曲线。注意曲线的起始方向。

PPT绘制圆形四象限循环图形

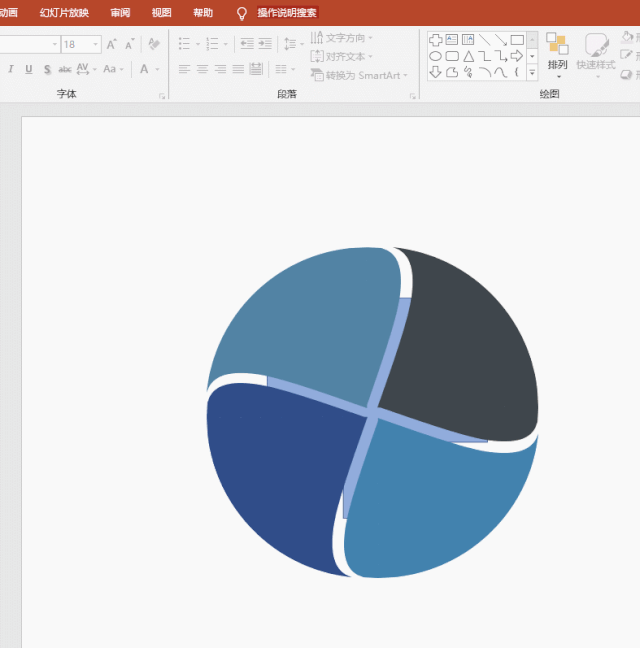

接着最厉害的招数，也是最难的部分，全线图形后，按ctrl键点十字架图形，将剩下的圆和曲线选中进行拆分，拆分后，留下四分之一的图形效果，如下动图所示：

PPT绘制圆形四象限循环图形

（注意曲线是图形，所以可以曲线进行拆分，但无法与直线进行拆分。）

接下来，见证奇迹的时候，将最终得到的圆形图案复制四个，进行拼，拼成一个带缝的圆形。

PPT绘制圆形四象限循环图形

最后一步，把十字架弄成白色，置于图形的顶层搞定，再把“花瓣”改颜色即可。

PPT绘制圆形四象限循环图形

看看最终效果，还是与样图略有差异，如果你有更好的方法欢迎留言哟。

PPT绘制圆形四象限循环图形
