PPT如何快速绘制半环形时间线需要利用PPT的空心弧搞定

PPT教程 2021-10-07 09:47:01

新建一个空白PPT，点击“插入-图形-空心弧”

插入一个空心弧后，利用下图的箭头处的黄色调节杆，控制弧度的角度和粗细。为了形成半环效果，可以插入一根水平直线（按住Shift键+鼠标拖拽），作为参考线。

根据样图的效果，吸取对应的颜色，去掉轮廓线，并再次调细弧形的粗度。

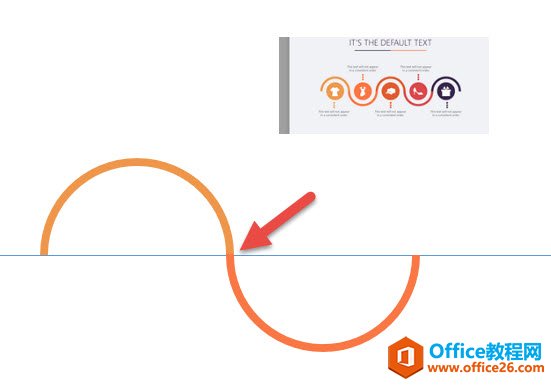

接下来大家一定猜到如何处理了，没错，复制出前面设置好的弧形，然后旋转180度，将其与之前的弧形拼在一起。注意下图中箭头处的拼接处。

有了这么一个“模板“后，速度就快多了，选中这一组按住ctrl+shift键盘水平复制就好。

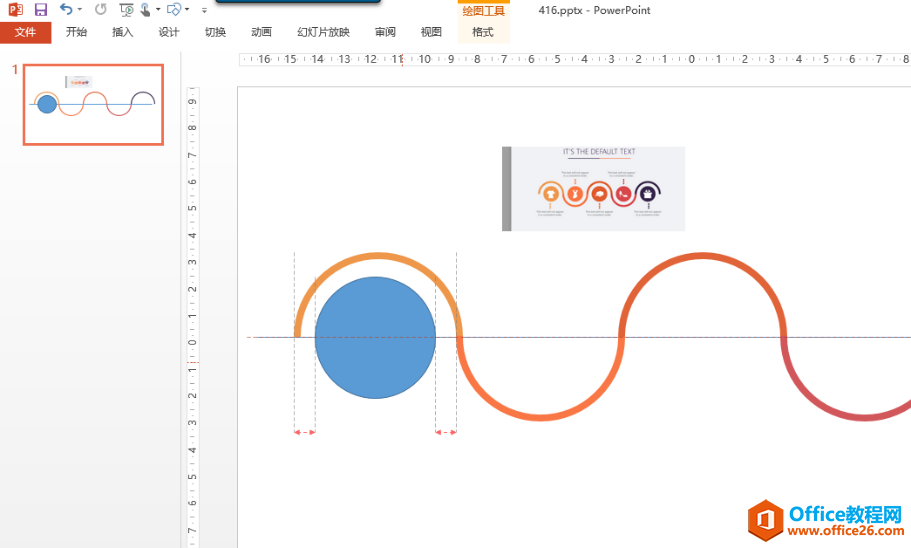

接着搞定剩余的弧形，注意圆形的半径圆心和半弧形的间距关系。注意看下图的参考虚线。PPT2010版本以上会自动出现智能参考线。

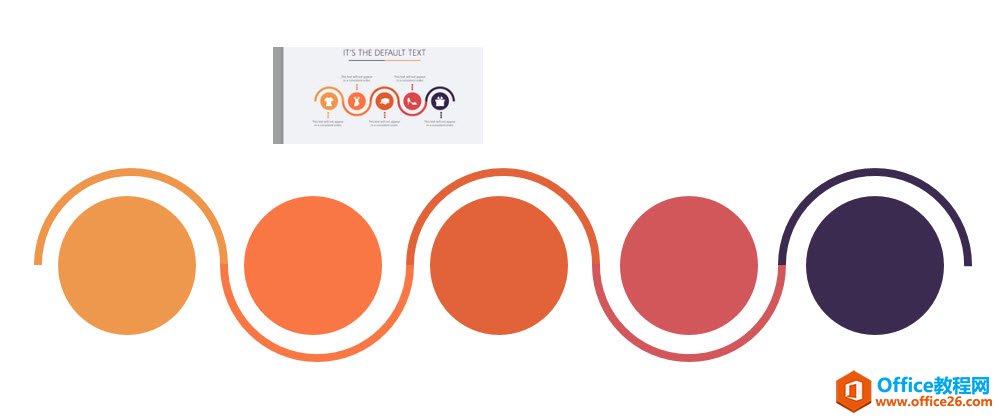

最后将绘制好的圆形，去除轮廓线，吸取颜色，复制多个，即可完成该样图的核心难点制作。效果如下图：

总结：小伙伴肯定会说，这个图用饼型+圆形也能搭配绘制，但又时候弧形效率会更高，还是那句话，熟练了解插入图形中的各种图形特性，多看高手们的设计思路，一定会让自己的PPT技能突飞猛进。
