利用PPT如何快速绘制一个局部环形图形表达

PPT教程 2021-10-08 09:50:37

具体操作方法如下：

新建一个PPT，在空白处点击鼠标右键，在新弹菜单中“设置背景格式”。（下图1处）

在新弹菜单中，将背景颜色设置为深灰黑色，具体可以用2013的颜色选色器去取之前样图的颜色。（下图2处）

首先利用“插入-形状-椭圆”，按住shift键拖拽一个白色圆形，并去掉轮廓线。

接着，选择“插入-形状-饼形”，按住Shift键，拖拽出一个饼形。（下图3处）

拖拽出来的饼形要比白色的圆大一些，并置于相同的圆心，并将饼形设置为与背景一样的颜色。并去除轮廓线。（这里为了让大家清楚与理解，牛闪闪并没有去除轮廓线）

选中饼图，点击鼠标右键，将其至于底层，将黑色饼形置于白圆的下方。（下图4处）

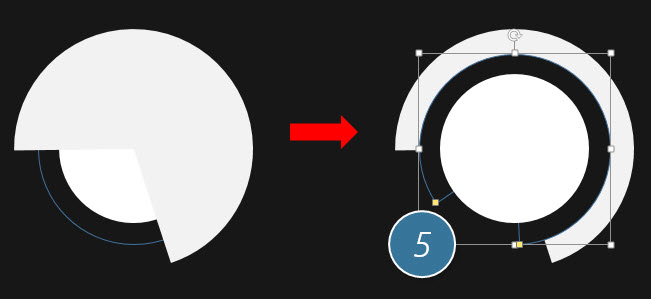

接着按照前面第3步，继续绘制一个饼图，饼图比之前的饼图还要大。然后旋转其方向，设置为灰色，并置于底层。效果如下图5处。注意此时旋转之前的黑色饼形可以方便遮挡灰色饼图的部分，使之让饼形看上去是环形。

继续重复第3步到第5步的绘制方法，就会绘制出如下结果。其实思路就是用黑色饼形遮挡住有颜色的饼形。

如果再做一层，并去掉黑色饼图的轮廓后，效果如下右图所示。

那么这个局部图的环形图的素材库就做好了。以后只需要拖拽黑色饼图或有色饼图的黄色旋转标记，就可以方便来调整需要的百分比。

总结：本例没有直接实用环形图插入，而是利用饼图的相互遮挡实现类似的局部环形图的制作方法。
