cad如何标注单向箭头

电脑教程 2021-11-10 09:16:52

cad标注单向箭头的方法:

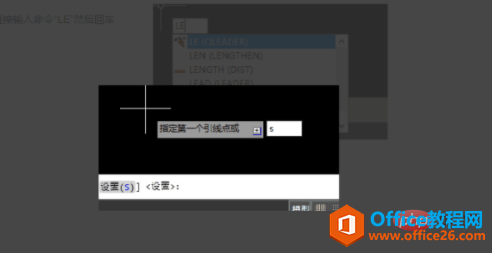

1、打开CAD软件,直接输入命令“LE”然后回车确认。


2、不要指定第一个引线点,直接输入“S”回车。

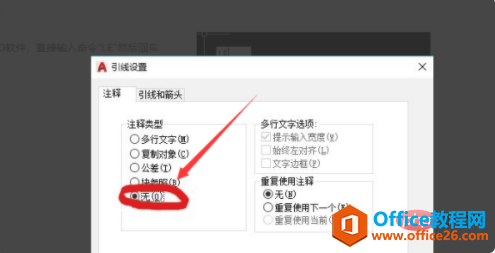

3、回车后会弹出“引线设置”对话框,在注释-注释类型中选择“无”。

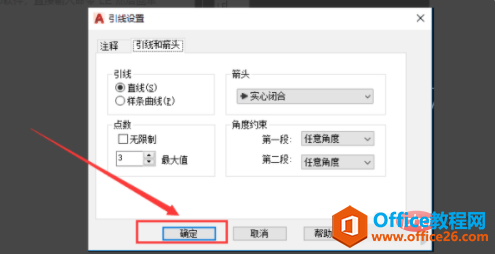

4、然后点击引线与箭头,在这里可以选择直线或样条曲线,根据需要选择后点击确定。

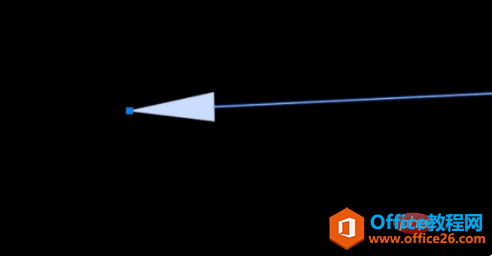

5、在绘图框中点击第一个点后,松开鼠标,拉到一定位置后再次点击鼠标左键,这时直线箭头就画好了。
