综合布线设计流程概述

路由器教程 2022-05-05 21:45:39

综合布线系统是智能建筑系统设计的基础，必须在建筑物各部分功能确定后，方能正确选择其系统类型并设计出符合使用要求的系统结构，以达到经济、适用的功能，并应为未来的扩充发展留有余地。

综合布线是开放式网络拓扑结构，应能支持网络数据、IP电话、视频监控、多媒体业务等信息的传递，综合布线设计的好坏，关系到各系统的建设的成败。

一、总体需要分析

在设计综合布线系统之前需要掌握以下几方面的信息：

1、建筑物的结构情况（弱电竖井、层高），建筑平面图；

2、信息点的数量、位置、用途；

3、设备选型（器件品牌，五类/六类，屏蔽/非屏蔽，双绞线/光纤）

4、工期及投资情况；

信息点分布表

序号	位置	电话	信息点	监控	IP广播
1	1F-101室	1	3	1	1
2	......

二、总体设计

了解完智能建筑的基本情况后，就需要根据建筑物情况进行总体设计：

1、管理子系统中设备管理间位置及布局；

2、设备间子系统（主机房）的位置选择；

3、主干线缆的引入方式（架空、直埋、桥架、排管、电缆沟）或者多种方式的结合；

三、系统结构设计

完成综合布线总体设计后，就需要对系统结构设计规划。

1、网络总体拓扑

2、网络主干路由

3、综合布线相关设计规范

GB 50311-2016 综合布线系统工程设计规范;

ISO/IEC 11801;

EN 50173;

EIA/TIA 568;

四、绘制布线施工图纸

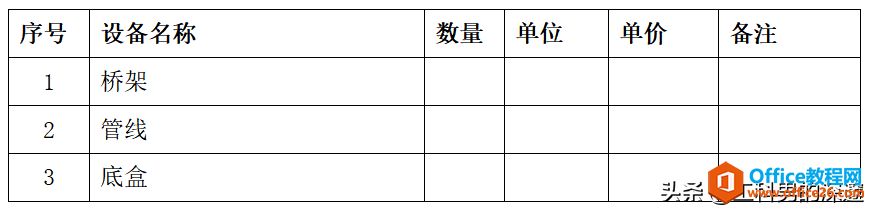

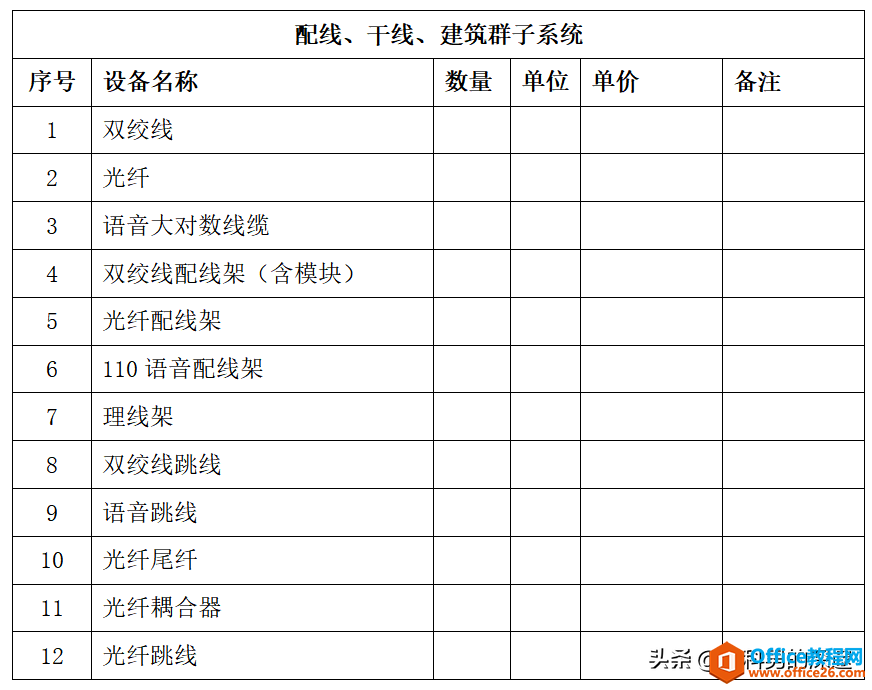

根据用户需求完成初步设计，并出具报价清单，同时出具施工图纸，与用户（使用单位）进行初步沟通。

二、信息模块的需求量（不含配线架）设计：m=n+n*3%

其中：

m：表示信息模块的总需求量

n:表示信息点的总量

n*3%：表示富余量

三、RJ-45头的需求量设计（不设计成品跳线的项目）：m=n*4+n*4*15%

其中：

m:表示RJ-45接头的总需求量

n:表示信息点的总量

n*4*15%:表示留有的富余

楼层用线量（水平子系统）设计：C=[0.55*(L+S)+6]*n

其中：

L:本楼层离管理间最远的信息点距离

S：本楼层离管理间最近的信息点距离

n:本楼层的信息点总数

0.55：备用系数

6：端接容差

五、施工设计

1、管线材质设计

说明线槽规格设计：线槽的截面积=水平线缆截面积之和×3

2、管线路由设计

根据各建筑物设备间、机房位置进行管管线路由设计，绘制路由图；

六、编制设计方案

根据初步设计思路，设计规范进行设计方案编制，提交给用户进行会审、确认。

七、综合布线竣工验收

《综合布线竣工文档》的技术部分主要包含如下内容：

1、《布线系统各层平面图》

2、《布线系统系统图》

3、《信息点房间号表》

4、《配线架电缆卡接位置图》

5、《测试报告》
