Visio 绘画没有箭头直线的具体流程

Visio 2021-09-19 10:17:38

如何绘制没有箭头直线?今天在这篇教程内就带来了Microsoft Office Visio绘画没有箭头直线的具体流程介绍。

然后在工具栏中找到“动态连接线”，在画图界面中拉一条直线，将出现一条带箭头的直线，如下图所示：

亦或者直接在左侧“工具栏”中的“连接线”中，直接将连接线拉进画图界面，如下图所示：

然后我们点击选中点线条，然后点击鼠标右键，在下拉菜单中，依次选择“格式”-“线条”，如下图所示：

此时，将会弹出“线条”设置框，如下图所示：

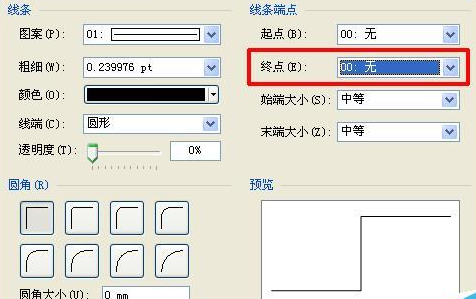

这时在“线条端点”选项中，找到“终点”选项，如下图所示;

然后我们点击“终点”旁边的下拉箭头，在弹出的线条种类中选择“无”(在进度条最上端)，如下图所示;

线条终点选中“无”后，点击，右下角的“确定”，如下图所示：

上述设置好后，线条将会变为无箭头的直线，如下图所示;

注意事项：

注意选中直线后，再点鼠标右键，才会出现上述菜单。
