为什么要绘制功能分解图？

如何在Visio2010绘制功能分解图,对于编程人员来说，具体分配任务的时候，必须知道自己要做什么，必须了解系统的大体框架。功能分解图可以帮助我们理清程序的框架，便于大局观的掌握。如何在Visio2010绘制功能分解图请看下文.

1、选择模版

Visio2010绘制功能分解图,功能分解图,visio2010

2、选择基本框图，以便后面使用里面的图形进行功能分解图的绘制。

Visio2010绘制功能分解图,功能分解图,visio2010

3、常用的图形符号。正方形代表系统或功能。

Visio2010绘制功能分解图,功能分解图,visio2010

以团购系统为例，创建功能分解图

Visio2010绘制功能分解图,功能分解图,visio2010

1、确定根元素，其实就是团购系统

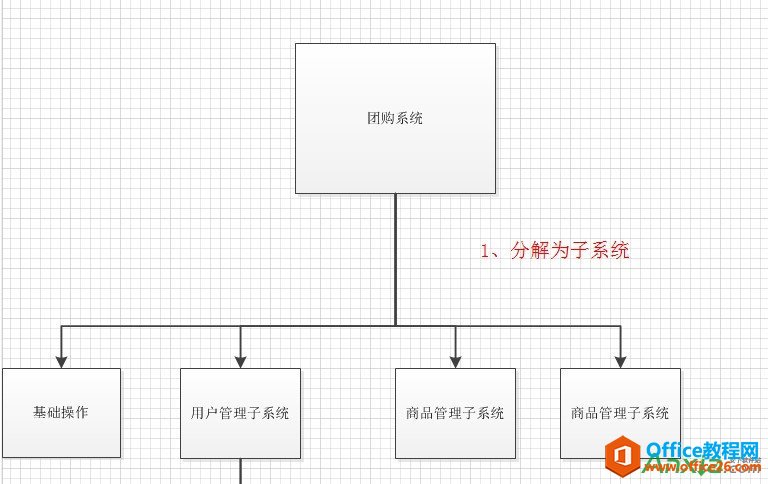

2、确定子系统

Visio2010绘制功能分解图,功能分解图,visio2010

3、细化子系统（以用户管理子系统为例）

Visio2010绘制功能分解图,功能分解图,visio2010

注：这里因为篇幅考虑，只细化一个子系统的功能。
