Visio 绘画跨职能部门流程图的详细操作图解教程

Visio 2022-05-07 22:49:07

你们的电脑上是不是也在使用Microsoft Office Visio软件呢?不过你们了解Microsoft Office Visio中是绘画跨职能部门流程图吗?以下文章内容就为你们带来了Microsoft Office Visio绘画跨职能部门流程图的详细操作方法。

我们先打开Microsoft Office Visio软件，点击“文件”-“新建”-“流程图”-“跨职能流程图”，如下图示：

可以根据需要，选择是垂直竖图还是横图，下面“带区的数目”可以定义参与的职能部门数量，默认是1个的，可以后期自己增加。如下图示：

若是上一步没有填写带区的数目，可以在形状区拖动“职能带区”到编辑区，如下图示：

然后双击图框里面的文字可以修改内容，如：将流程图名字改为：新员工入职流程。如下图示：

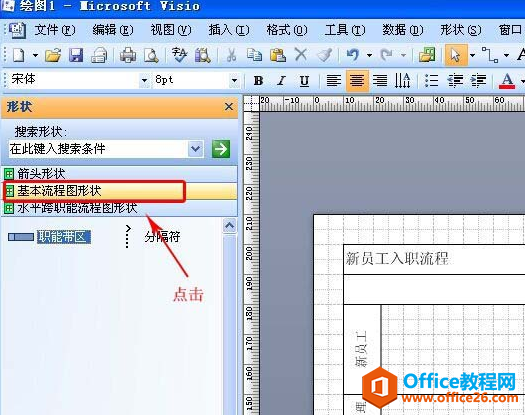

接着点击“形状”区域的“基本流程图形状”可以添加基本流程图各种形状到编辑区当中。基本流程形状内的文字也可以同上一步双击进行修改。如下图示：

流程进展的阶段可以进行划分，通过拖动形状区域内的“分隔符”到编辑区就可以实现，如下图示：

按照上面菜单区可以填充框体颜色、线条颜色和修改字体，利用好这些功能，流程图就会变得非常漂亮。

以下效果为微软雅黑字体、淡蓝色框体和深蓝色线条。看起来还不错。
