visio 绘制机柜接线图实例教程

Visio 2022-05-07 22:45:57

弱电行业在工作中需要绘制系统的屏内接线图、屏间接线图以及系统拓扑图，完善专业基础图纸和资料。同时对机房中的各类标签进行整理，实现规范化。

可以利用Visio的电子图形制作。制作出每个屏的正视图和后视图。特点是与实际服务器、交换机等设备的正视后视面板相同，按照实物大小进行等比例缩放，打印出的图直观，并且对于作图者上手快，易于入门。

举例如下：

一、创建图纸

在VISIO中新建一个图，点击文件中的页面设置，就是我们将来要用多大的纸张来打印，那就设置页面是多大的。本次设置为A3纸。横向和纵向也要设置好。

VISIO绘制机柜接线图

二、设置绘图缩放比例

这步类似于地图，就是设置比例尺。A3纸的长是420mm，考虑留有页边距，所以取400mm。标准机柜一般是2米高，600毫米宽。所以取绘图比例为400mm=2m，这样可以有效的对图形尺寸进行缩放。

VISIO绘制机柜接线图

以上两步非常重要，往往被绘图者忽视。有的绘图者直接绘图，绘制完之后，到打印图纸时发现，比例不合适，再进行调整，非常困难，甚至需要重新绘图。所以，一定要在开始的时候设置好纸张大小和绘图比例。

三、选择形状模具

点击VISIO工具栏上的，形状按钮，选择网络>网络>机架式安装设备，在左侧添加形状工具栏。如下图所示：

VISIO绘制机柜接线图

四、拖放机柜

点击左侧的机柜形状，然后拖动到右侧的画布上。如下图所示。

VISIO绘制机柜接线图

可以看到，由于比例合适，在机柜的上端直接显示出42U。放置好之后，可以调节高矮，改变U数。同时，在下部的状态栏上会显示出实际的机柜大小。机柜上有蓝色×形的连接点，以便连接设备。

五、拖放设备

可以将左侧的需要图形拖动到右侧的机柜上，注意当连接点对齐的时候，会出现红的方框，这样就可以松开鼠标左键，放置设备了。

VISIO绘制机柜接线图

成品如下图。

VISIO绘制机柜接线图

六、实际工作中更高要求的图

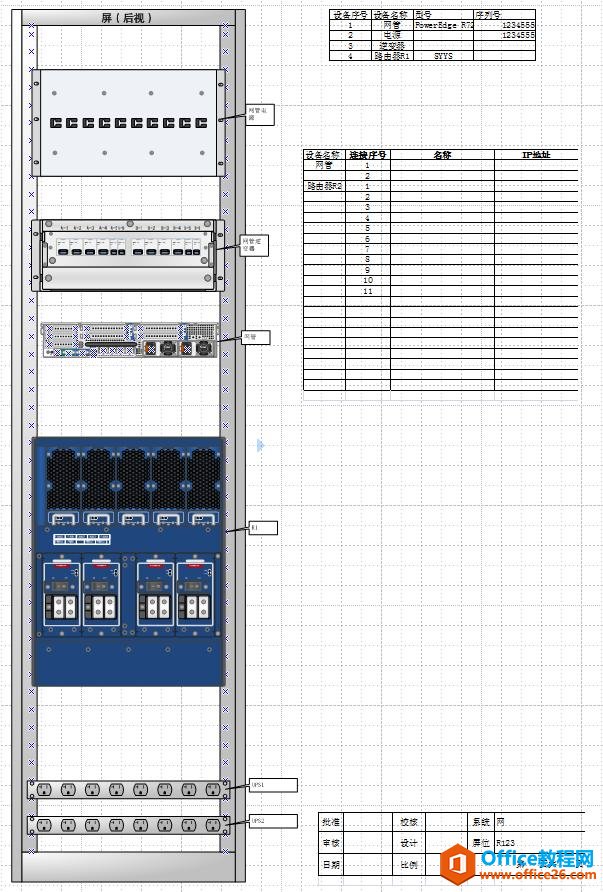

由于工作中有更多的要求，所以添加设备列表、连接网线标签列表及绘图信息列表，并且一个屏有正视图和后视图，实际的设备模具也是对应设备的面板。如下两图所示。

VISIO绘制机柜接线图
