Visio 2016 绘制框图的基本操作方法图解详细教程

Visio 2022-05-07 22:40:50

1.绘图的基本操作

2.技巧

2.1 shift的使用

2.2 元素组合

2.3 视觉帮助

2.4 使用开发工具设置页面

1.绘图的基本操作

1、新建绘图

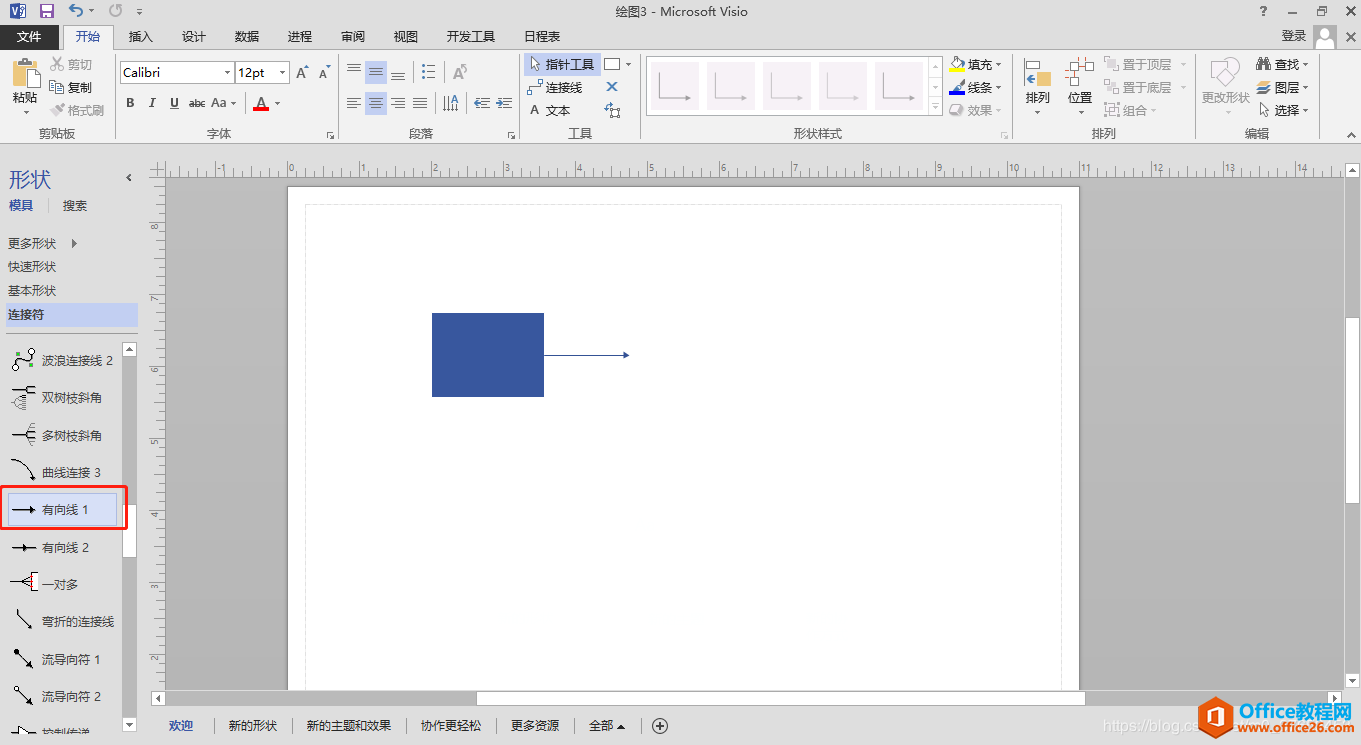

2、绘制框图一般只需要箭头和方框这两种元素。所以在形状栏调出【基本形状】和【连接符】就可以了。其它的根据需求调出。最基本的形状和连接线也可以直接在上方的开始–工具栏调用，元素调用结束在工具栏点击指针工具切换到光标模式。

3、拖动需要的形状到图纸中，选中形状，右键选择【设置形状格式】调出设置面板，可以进行填充颜色，线条粗细以及线段的箭头方向等等各种各样的设置。也可以在选中元素后，直接在开始–形状样式栏中设置。

4、为了美观，可以对线段上的标注文字进行设置，让文字紧贴在线的上方，可以添加一个矩形，右键设置为底层，起到一个背景图的效果。注意：当底层放置背景层时，要将文本背景设置为无，或者纯色为白色，透明度100%。

2.技巧

2.1 shift的使用

在绘制各种元素时，比如一条线段，选中线段的一个端点进行任意长度和角度的伸缩和旋转，此时同时按住shift键，则只能在0度、45°和90°三种角度间进行旋转，方便进行标准角度的控制。

2.2 元素组合

1.绘制完一个固定模块后，为了方便移动，可以将其组合为一个固定元素。框选待组合的所有元素，右键选择组合即可。

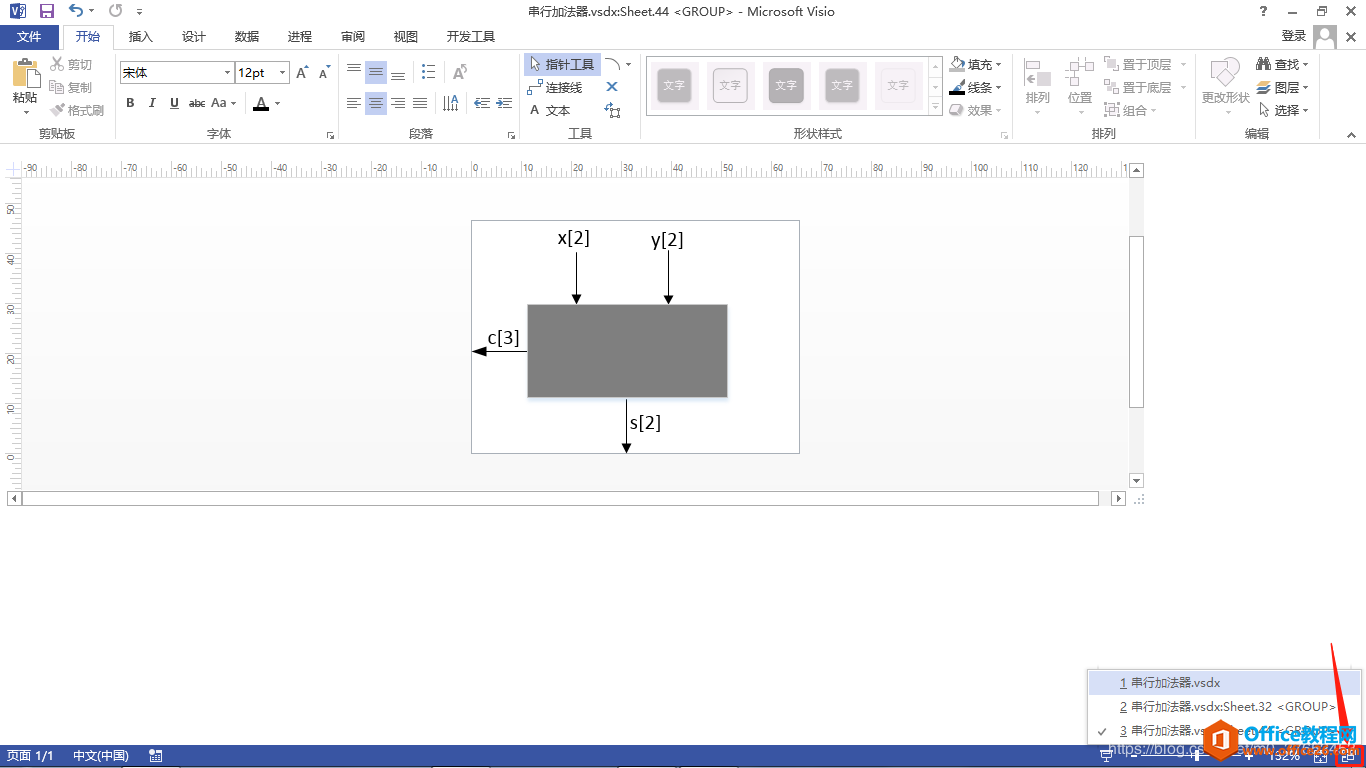

2.如果需要编辑组合中的部分元素内容，如更改文字内容，同样是右键选择组合–>打开组合，这时会跳转到一个只有组合元素的新的页面，在该页面进行修改完后，选择右下角的窗口切换按钮，返回到主页面，此时主页面的组合元素就被修改了，最后记得保存。

2.3 视觉帮助

在绘制连接线时，比如做了一个箭头，在放置时会自动吸附在中心点上，有时是不需要的，那么如何关掉自动吸附呢？找到视图菜单栏，点击视觉帮助右下角的小图标，不勾选对齐选项即可。

2.4 使用开发工具设置页面

使用Visio时的一个小小的实用技巧，绘制完框图后调整为自适应页面大小，让我们的Visio绘图内容刚好完全铺满整个页面。这样输出为PDF时不会有没用的空白区域，只保留图形区域，查看起来更专业美观。方法如下：

1、打开Visio后在【文件】菜单【选项】菜单项上单击，然后单击【自定义功能区】。在【自定义功能区】的主选项卡中找到【开发工具】复选框，打上勾，单击确定。

2、在Visio界面的菜单栏，找到【开发工具】菜单，在【显示形状表】"显示ShapeSheet"工具栏的下拉菜单中单击【页】，

3、在Print properties 中将PageLeftMargin,PageRightMargin,PageTopMargin， PageBottomMargin的值设置为0. 然后关闭页。

4、在菜单栏中单击【设计】菜单，在【大小】工具下拉菜单中单击【适应绘图】，就会得到没有多余页边距的Visio图。右下角有一个调整页面适应当前窗口的按钮，按下后可以看到到达了期望的效果。
