Visio 绘制带桥洞拱形大桥模型的详细操作图解教程

Visio 2022-05-07 22:49:44

Visio是怎么绘制带桥洞拱形大桥模型的呢?下文这篇教程就描述了Microsoft Office Visio绘制带桥洞拱形大桥模型的详细操作步骤。

我们需要先打开Microsoft Office Visio软件，新建一个“基本框图”工程文件，如图所示。


然后我们从左侧形状栏中拖入两个矩形作为河岸桥的基石，如图所示。


接着我们在两个矩形之间，用“弧形工具”绘制一个桥底边，如图所示。

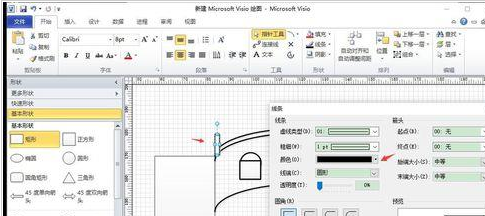

这时再从左侧形状栏拖入一个“圆形”，并调整其线条属性为“黑色”，如图所示。


然后从左侧拖入一个“矩形”，调整其大小与圆形直径相近，并移动到合适的位置;接着组合两个拼接的图形，复制粘贴为三个，如图所示。


这个时候我们再用“弧形工具”绘制两个大弧，并将所有大桥线条属性设置为“1pt”粗细，如图所示。


最后一步我们在桥上添加桥立柱和连索即可。
