如何使用 visio 画UML类图之使用实现接口图标

Visio 2022-05-07 22:29:08

如果你新建的不是UML模型图,添加类图后双击有可能出现以下提示:此UML形状所在的绘图页不是UML模型图的一部分。该开关设计用于利用UML模型模板创建的绘图。

如何使用 visio 画UML类图之使用实现接口图标

所以要新建一个UML模型图,新建方法有以下两种:

1.

如何使用 visio 画UML类图之使用实现接口图标

2.

如何使用 visio 画UML类图之使用实现接口图标     如何使用 visio 画UML类图之使用实现接口图标

有两种接口的实现,但没有虚线的箭头

如何使用 visio 画UML类图之使用实现接口图标

拖一个接口出来

如何使用 visio 画UML类图之使用实现接口图标

双击输入接口名

如何使用 visio 画UML类图之使用实现接口图标

在图标上右键选择“显示为类状的接口”

如何使用 visio 画UML类图之使用实现接口图标

其实以上几步可以通过以下一步完成

如何使用 visio 画UML类图之使用实现接口图标

再拉一个类图出来,改名为:VIew

如何使用 visio 画UML类图之使用实现接口图标

在类图上右键点击“开关显示选项”

如何使用 visio 画UML类图之使用实现接口图标

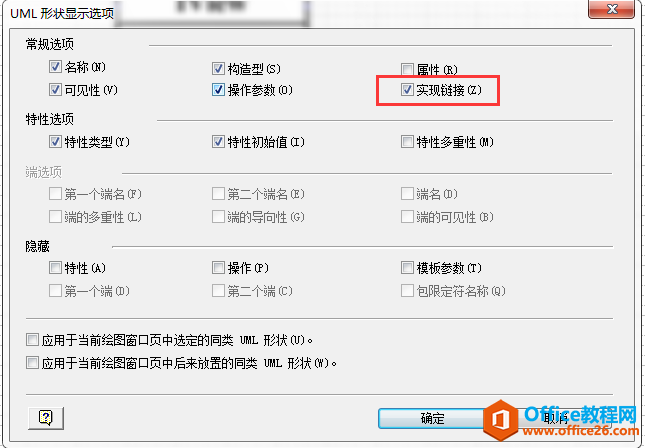

选择“实现链接”

如何使用 visio 画UML类图之使用实现接口图标

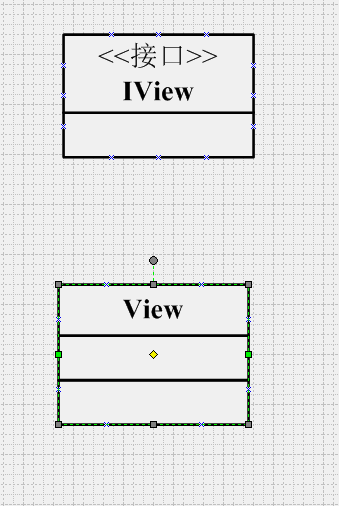

在类图上出现一个黄色的图标,可以拖动

如何使用 visio 画UML类图之使用实现接口图标

到这里类的接口实现图标就完成了。
