因为类图很直观,所以恐怕C++成员首先接触到的应该就是类图了.在这篇文章中我们要将下面一个在MFC程序中随处可以见到类用UML图表现出来.

class CGraphicObject

{

CRect m_rectBound;

public:

BOOL SetRect(CRect rect);

CRect GetRect();

};

创建类图

在模型资源管理器中选择[Static Model]-[Top Package],点鼠标右键,从弹出菜单中选择[New]-[Static Structure Diagram]即可创建用于制作类结构图的图面了.

准备工作

首先我们遇到的问题是,CRect和BOOL两种类型在Visio数据类型中找不到.所以我们先从追加数据类型开始.为了便于管理我们会先创建MFC数据类型包.

创建数据包

右键点击下图中模型资源管理器的根节点.在弹出菜单中,选择[包]项目.

clip_image001

下图是弹出的包属性对话框.点击[New]按钮,在[UML Package]列中输入[MFC Data Types],点击[OK]按钮结束.上图可以看到追加的MFC数据类型包.

clip_image002

追加BOOL数据类型

在[MFC Data Types]项目上点击右键,选择[New]-[Data Type],在弹出的[UML Datatype Property]窗口中的类别窗口中选择[DataType]项目,在名称项目中填写[BOOL],选择[OK]结束.用同样的方法追加CRect类型.

注意:在MFC中CRect是一个类,但是由于我们并不关心CRect的细节,所以把CRect作为简单数据类型来处理.

clip_image003

追加一个类

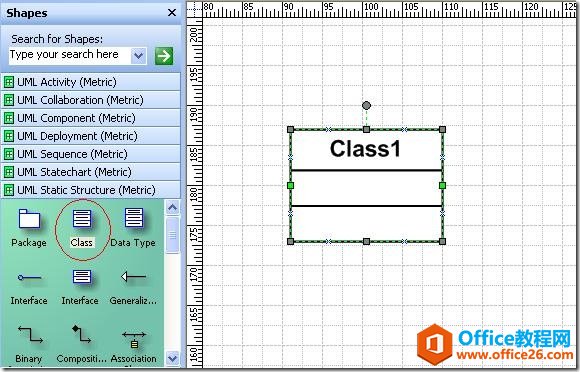

追加一个类很简单,然后从形状窗口中的[UML Static Sturcture]分类中拖动[Class]对象就可以了.

clip_image004

设定类的详细信息

设定类的详细信息的大部分工作都是同时属性对话框实现的.对于C++程序员来说,需要设定的内容包括类名,数据成员,成员函数.

以开头提到的类为例。

类名

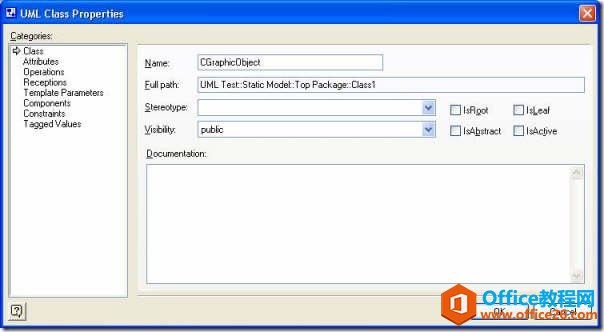

首先在[Categories]窗口中选择[Class]项目,然后在右面的名称栏目中写入类名就可以了.在这一页中我们可以暂时不必在意其他的内容.

clip_image005

如果只是设定类名的话,大可不必用属性对话框.只要在选中类对象后,再在最上面一栏中单击左键,然后在输入就可以了.

添加数据成员

在[Categories]窗口中选择[Attributes]项目,在右面的画面中增加属性。[Attribute]栏目中写入变量名，[Type]是用来选择数据类型的。这里我们选择[MFC DataTypes::CRect]。[Visibility]栏目选择的是这个成员是公共的(public)，保护的(protected)还是私有的(private)。这里我们选择[protected].[Multiplicity]一般翻译成多重性，是指，在类中，数据成员的个数。[1]代表在这个类中，有而且只有一个数据成员。[0..1]表示，没有或者有一个。可以在[Init.Value]中输入数据成员的初值。

clip_image007

增加成员函数

在[Category]窗口中选择[Operations]项目，在右面的表格中追加成员函数。在［Ｖｉｓｉｂｌｉｌｉｔｙ］中选择函数是，共有，保护还是私有的。［Ｐｏｌｙｍｏｒｐｈｉｃ］表示函数是否为多态，也就是使否是虚函数。［Ｓｃｏｐｅ］表示一个函数是属于实例（ｉｎｓｔａｎｃｅ）还是属于类（ｃｌａｓｓｉｆｉｅｒ），静态函数，也被称为类的成员函数，普通的成员函数也被称为实例的成员函数。所以如过，在这里选中了［ｃｌａｓｓｉｆｉｅｒ］，就说明这个函数是静态函数。

clip_image009

上面的操作，只是设定函数的一些基本信息，更详细的信息可以通过选中函数后，点击［属性］按钮，在出现的［ＵＭＬ　Ｏｐｅｒａｔｉｏｎ　Ｐｒｏｐｅｒｔｉｅｓ］窗口中设定。首先是设定函数的基本信息。和上面的窗口重复的内容，我们不再说明。我们只说明［Ｐｒｏｆｉｘ］和［Ｓｕｆｆｉｘ］。如果我们想要返回的类型是指针类型或者是应用类型的话，只要在［ｓｕｆｆｉｘ］中填写［＊］或［&］就可以了。

clip_image011

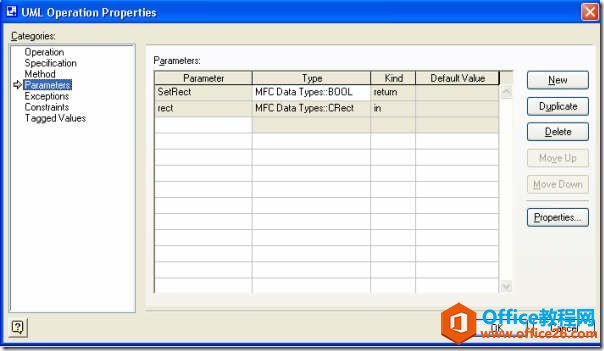

接下来是设定函数的参数。这个函数只有一个参数ｒｅｃｔ，但是［Ｐａｒａｍｅｔｅｒ］窗口中却出现了，两个参数。不过通过观察［Ｋｉｎｄ］列的内容可以知道，第一个参数［ＳｅｔＲｅｃｔ］是函数的返回值。第二个［ｒｅｃｔ］才是我们想要的。这个参数的［Ｋｉｎｄ］是［ｉｎ］表明这个参数是用来向函数传递信息的。如果是用来取得信息的，就选择［ｏｕｔ］，如果是双方向传递信息的，就选择［ｉｎｏｕｔ］。

clip_image012
