如何使用Visio画矢量图线条组合图形填充颜色

Visio 2022-05-07 22:31:05

第一次准备发论文。

最近正在改论文，改到灵感耗尽，人被掏空。。。

首先走过弯路的我提醒大家IEEE格式论文最好使用latex编辑；其次，一般要求插图为矢量图或分辨率高于600dpi

论文图一般使用【AI】画，但由于我年幼无知，用PS画图，且尺寸设得很小，所以放到文章里感觉像个假图，像截得。。。。

为方便，我用Visio重画，可能很多人认为它功能单一，只能画流程图。其实不然，所以我各种搜加碰运气发现也可以画示意图

~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~

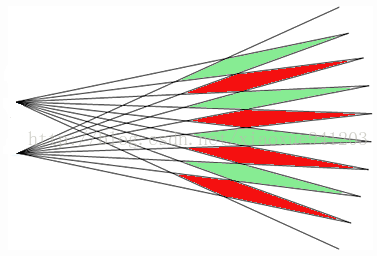

如下图，线条绘制的不规则封闭图形如何填充颜色？因为是多个线条，彼此不连接不闭合，无法直接填充颜色。

1.Visio中找到开发工具选项卡，如果没有，在自定义功能区。

2.点击所有相关的线条，选择操作-修剪，把长线段从交点处分割成一个个小线段。

3.选择四边形的四个闭合的边线段，操作-连接，即成封闭图形。

4.填充颜色。

~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~

就是这么简单，操作中的其他功能也很有用，可以合适的情况下使用。

PS：我在重画之前还想投机取巧来着，用kernelregression图像upscale方法可以直接提升图像分辨率，但。。。。位图就是位图，还是乖乖画矢量图吧。
