excel 制作分簇柱形图实例解析

Excel技巧 2021-11-25 11:43:30

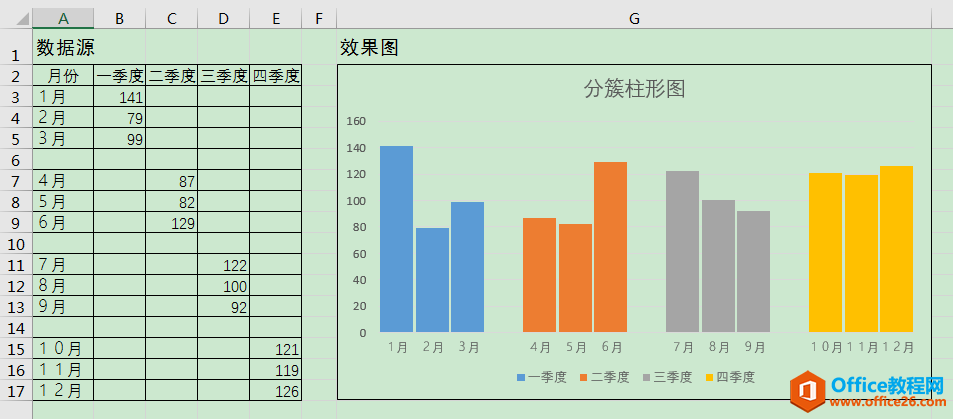

下图左侧A2:E17单元格区域为数据源,右侧为根据数据源制作的分簇柱形图。图表中,每个季度3个月份的柱子紧挨在一起组成一簇,不同季度的柱子之间用空柱子分隔,所以叫"分簇柱形图"。

Excel办公技巧:分簇柱形图制作案例解析

前期准备

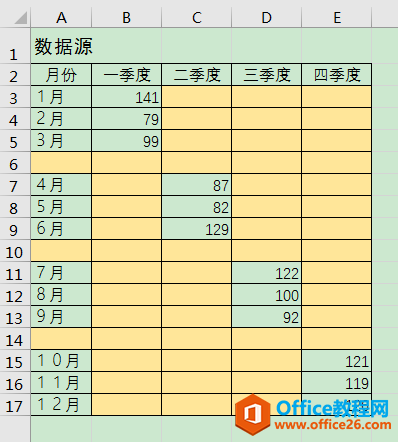

制作分簇柱形图需要先对数据源进行整理,利用辅助空单元格(金色底纹标注区域)划分数据区域。数据源A列的"月份"为图表横坐标轴分类标签,第6行、10行、14行的空行作用是在图表中插入数值为0的空柱子,用空柱子将不同季度的柱子簇区隔开来。

Excel办公技巧:分簇柱形图制作案例解析

操作步骤

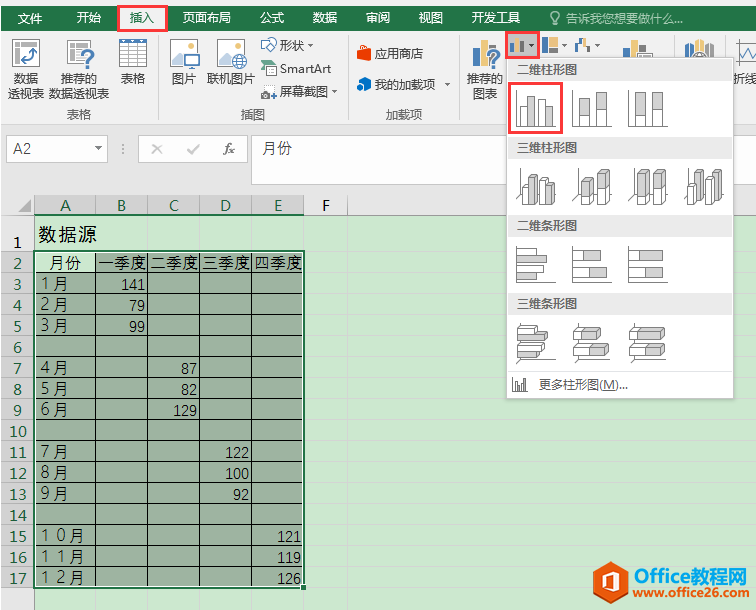

1、选中A2:E17单元格区域,单击[插入]选项卡[图表]功能组中的[插入柱形图或条形图]按钮,在下拉列表中选择[二维柱形图]中的第一个图标,即可在工作表中插入簇状柱形图。

Excel办公技巧:分簇柱形图制作案例解析Excel办公技巧:分簇柱形图制作案例解析

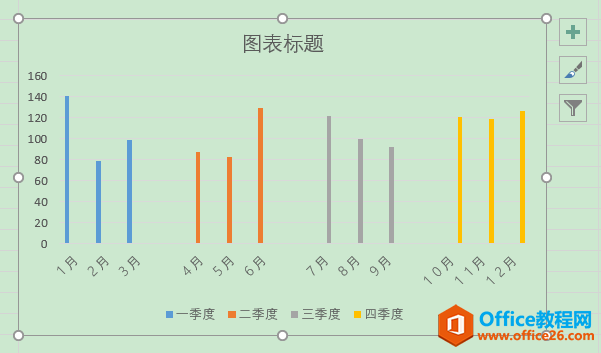

2、观察上一步操作后的图表,可见横坐标轴"月份"标签文字斜向显示,接下来我们将其调整为横向显示。

选中图表,按住图表右边框中的白色圆圈不放往右拖动,可将图表整体宽度增大,使横坐标轴"月份"标签文字在同一行内横向显示。

Excel办公技巧:分簇柱形图制作案例解析

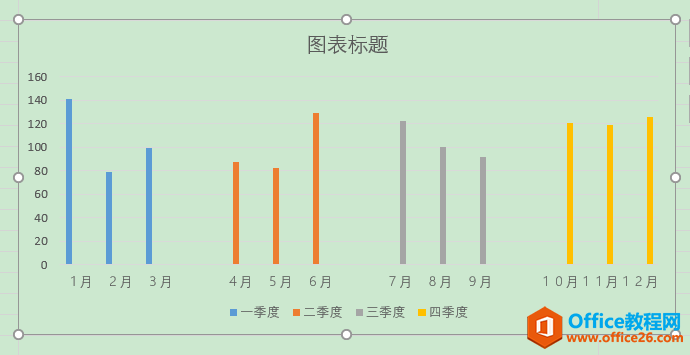

3、继续观察图表,可见图表中的柱子过于纤细,柱子之间的间隔过大,需要进行调整。

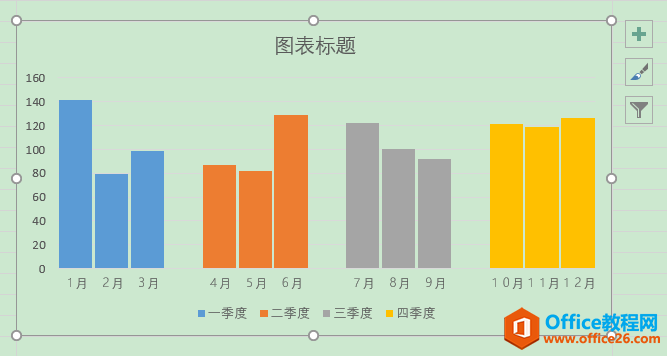

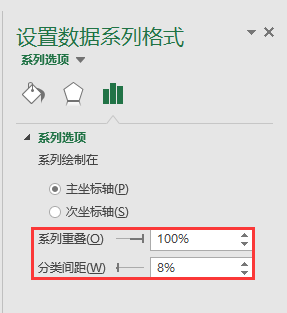

双击图表中任意一个季度的柱子,在工作表右侧弹出[设置数据系列格式]对话框,在[系列选项]下将[系列重叠]设为"100%",[分类间距]设为"8%"。此时,所有柱子的宽度增大,且同一季度的柱子之间间隔变小,图表显示更加美观。

Excel办公技巧:分簇柱形图制作案例解析Excel办公技巧:分簇柱形图制作案例解析

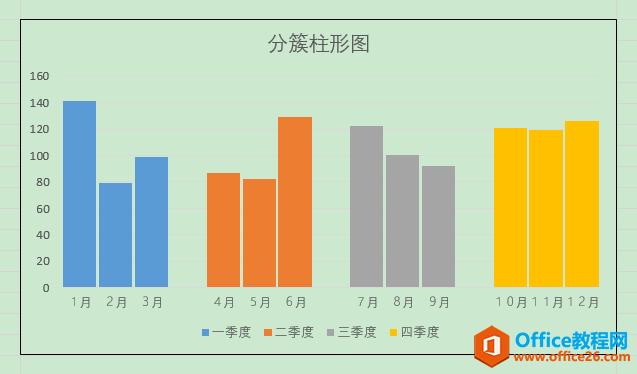

4、最后,根据实际需要对图表标题、位置等细节进行调整,最终效果如下图。

Excel办公技巧:分簇柱形图制作案例解析

小提示

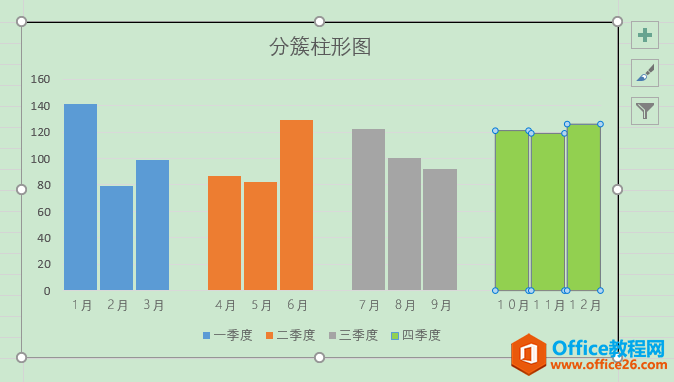

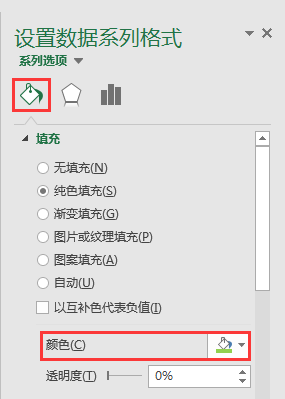

分簇柱形图可以按簇单独设置填充颜色。例如,我们想将图表中"四季度"3个月份的柱子设为浅绿色,可双击"四季度"柱子,在工作表右侧弹出的[设置数据系列格式]对话框中,点击[填充与线条]图标,在[填充]下将[颜色]设为"浅绿"。此时,最后一簇柱子的颜色即由原来的金色变成了浅绿。

Excel办公技巧:分簇柱形图制作案例解析Excel办公技巧:分簇柱形图制作案例解析
