如何在Excel 2013/2016/2019中的带有数据透视表的图表中创建具有两级X轴标签

Excel技巧 2021-11-25 12:05:45

本文将讲述如何根据Excel中的原始数据创建具有两级坐标轴标签的柱形图。如何在Excel 2013/2016中的带有数据透视表的图表中创建具有两级X轴标签。

  • 创建具有两级坐标轴标签的图表
  • 基于数据透视表创建具有两级坐标轴标签的图表

假设您有一个数据列表,并且您想要创建一个带有两级X轴标签的柱形图。这篇文章将介绍两种实现方法。在第一种方法你需要更改原始数据,包括排序和合并单元格。也可以根据数据创建数据透视表,然后根据数据透视表创建柱形图。

创建具有两级坐标轴标签的图表


您需要先更改原始数据,然后根据数据创建柱形图。只需执行以下步骤:

步骤1:选择除标题行之外的第一列(产品列)。

Excel如何创建包含两个坐标轴标签的图表

步骤2:转到Excel功能区中的“数据”选项卡,然后单击“排序和筛选”组下的“升序”命令。排序警告对话框将打开。

Excel如何创建包含两个坐标轴标签的图表

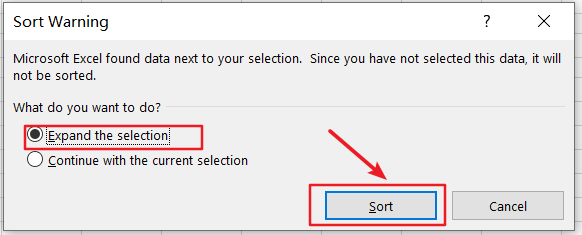

步骤3:选中“扩展选择”选项,然后单击“排序警告”对话框中的“排序”按钮。

Excel如何创建包含两个坐标轴标签的图表

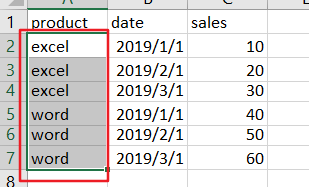

步骤4:应对所选单元格进行排序。

Excel如何创建包含两个坐标轴标签的图表

步骤5:在第一列中选​​择第一个相同类别的产品,例如:Excel。

Excel如何创建包含两个坐标轴标签的图表

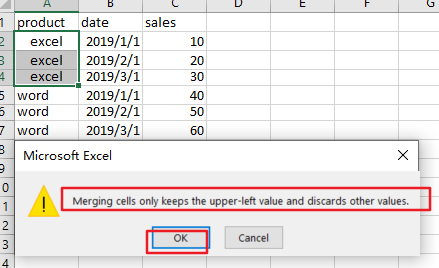

步骤6:转到“开始”选项卡,然后单击“对齐方式”组下的“合并后居中”命令。并且将打开Microsoft Excel警告对话框。然后单击确定按钮。第一个产品应合并为一个单元格。

Excel如何创建包含两个坐标轴标签的图表

Excel如何创建包含两个坐标轴标签的图表

步骤7:您需要重复步骤5-6以合并具有相同类别产品的其他相邻单元格。

Excel如何创建包含两个坐标轴标签的图表

步骤8:选择当前源数据,然后转到“插入”选项卡,单击“插入柱形图”命令,并从下拉列表框中选择“簇状柱形图”。

Excel如何创建包含两个坐标轴标签的图表

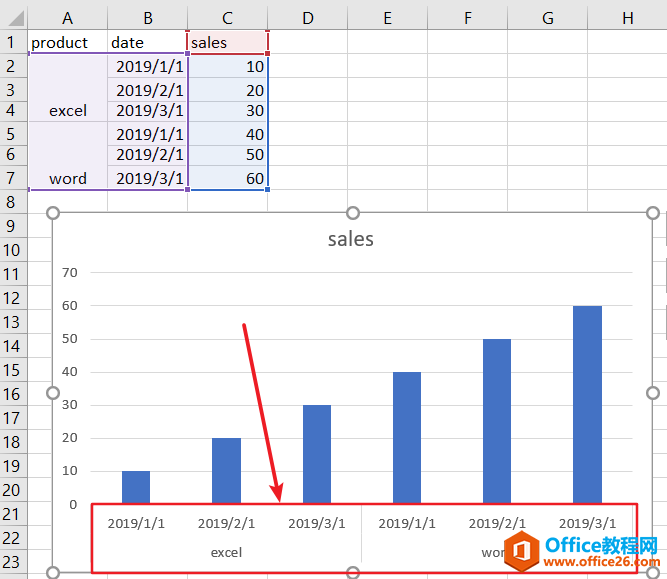

步骤9:您将看到已成功创建具有两级Axis标签的柱形图。

Excel如何创建包含两个坐标轴标签的图表

基于数据透视表创建具有两级坐标轴标签的图表


您还可以根据工作表中的数据透视表创建具有两级轴标签的柱形图,只需执行以下步骤:

步骤1:选择源数据,然后转到“插入”选项卡,单击“表格”组下的“数据透视表”命令。

Excel如何创建包含两个坐标轴标签的图表

步骤2:选中现有工作表选项并选择一个空白单元格以将数据透视表放在当前工作表中,然后单击确定按钮。

Excel如何创建包含两个坐标轴标签的图表

步骤3:在“创建数据透视表”窗口中选择产品,数据和销售字段。数据透视表被创建成功。

步骤4:选择数据透视表,然后转到“插入”选项卡,单击“插入柱形图”命令,并从下拉列表框中选择“簇状柱形图”。

Excel如何创建包含两个坐标轴标签的图表

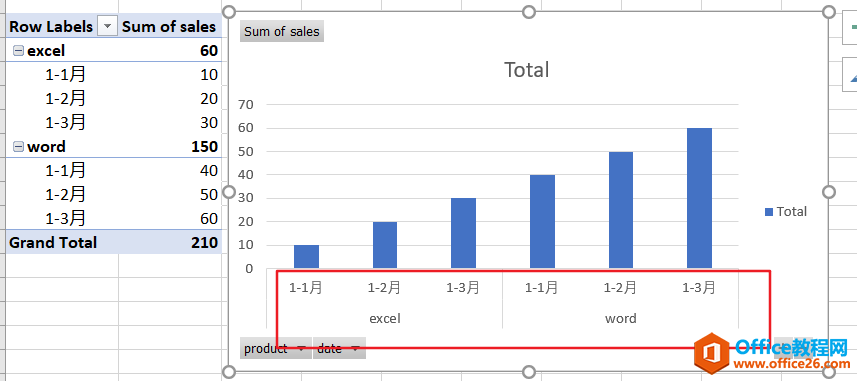

步骤5:您将看到已成功创建具有两级Axis标签的柱形图。
