excel图表的表达形式 excel图表不同的布局

Excel技巧 2021-11-25 12:34:10

比例

主要针对元素之间相比较的大小及或位置关系,柱形图、条形图、面积图、气泡图、饼图、环形图、雷达图表现最为突出。对于表达点线的折线图表系列,数据点标记的大小应该保持一致,如果大到有了面积的视觉观感也不合适,除非数据是3个维度,面积的大小是其中的一个维度,比如气泡图(如图3.3-8所示)。

图表的表达形式:不同的布局

图3.3-8 不同面积大小的气泡图

注:整体而言,图表本身的长宽是1∶0.618或1.618∶1的黄金比例时,会使视觉舒适。同理,条、柱形图表系列的宽度和间距比例符合这一比例,也会有好的视觉观感,故将柱形或条形间距设为40%~60%是一个很好的选择。

发射

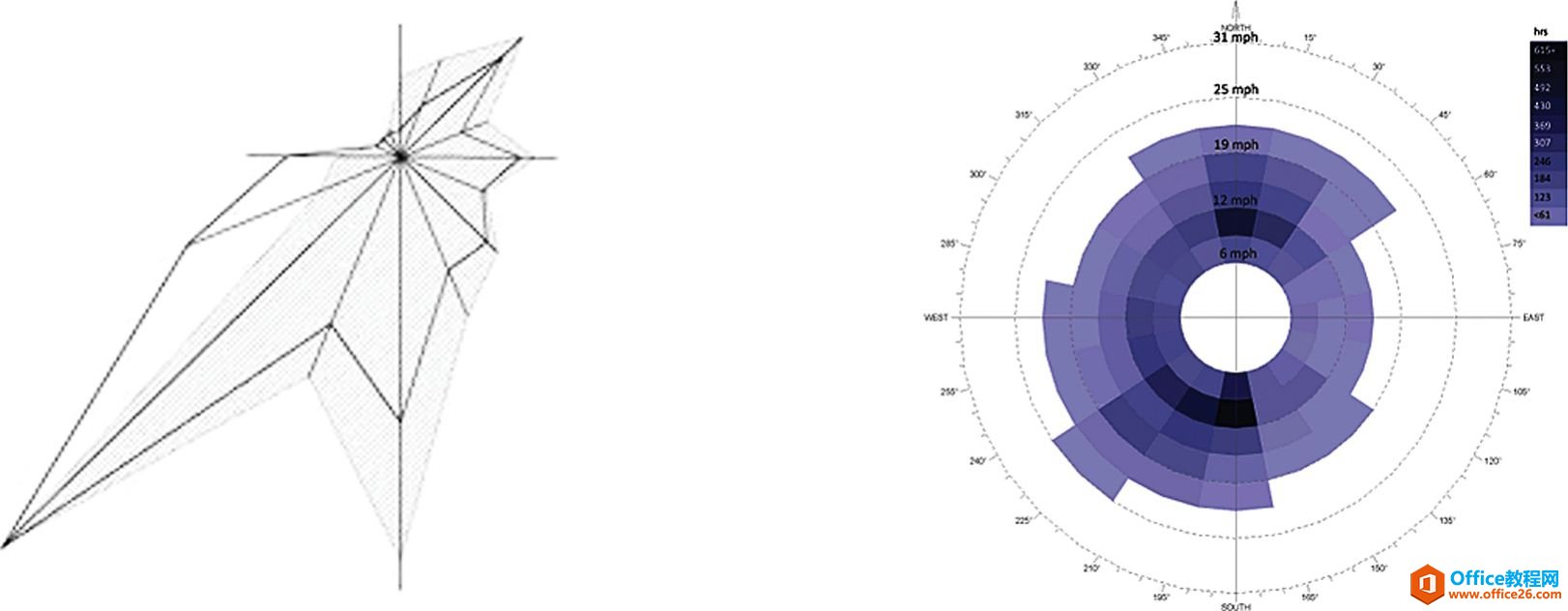

具有方向的规律性,发射中心为最重要的视觉焦点,所有的元素呈中心集中,或由中心散开状态(如图3.3-9所示),比如雷达图、饼图。该中心可以是一个点,也可以是一条轴线。

图表的表达形式:不同的布局

图3.3-9 具有中心特征的图表

密集

在整个图表中视觉表达元素有疏有密,在视觉上有张力,具有节奏感,最疏或最密的区域是视觉焦点(如图3.3-10所示)。密集也是一种对比,它会产生疏密、虚实、松紧的对比效果。密集需要视觉表达元素面积较小,且数据点个数众多。一般使用在散点类型的图表,或对数等科学坐标系的图表中。

图表的表达形式:不同的布局

图3.3-10 具有疏密特征的图表

分割

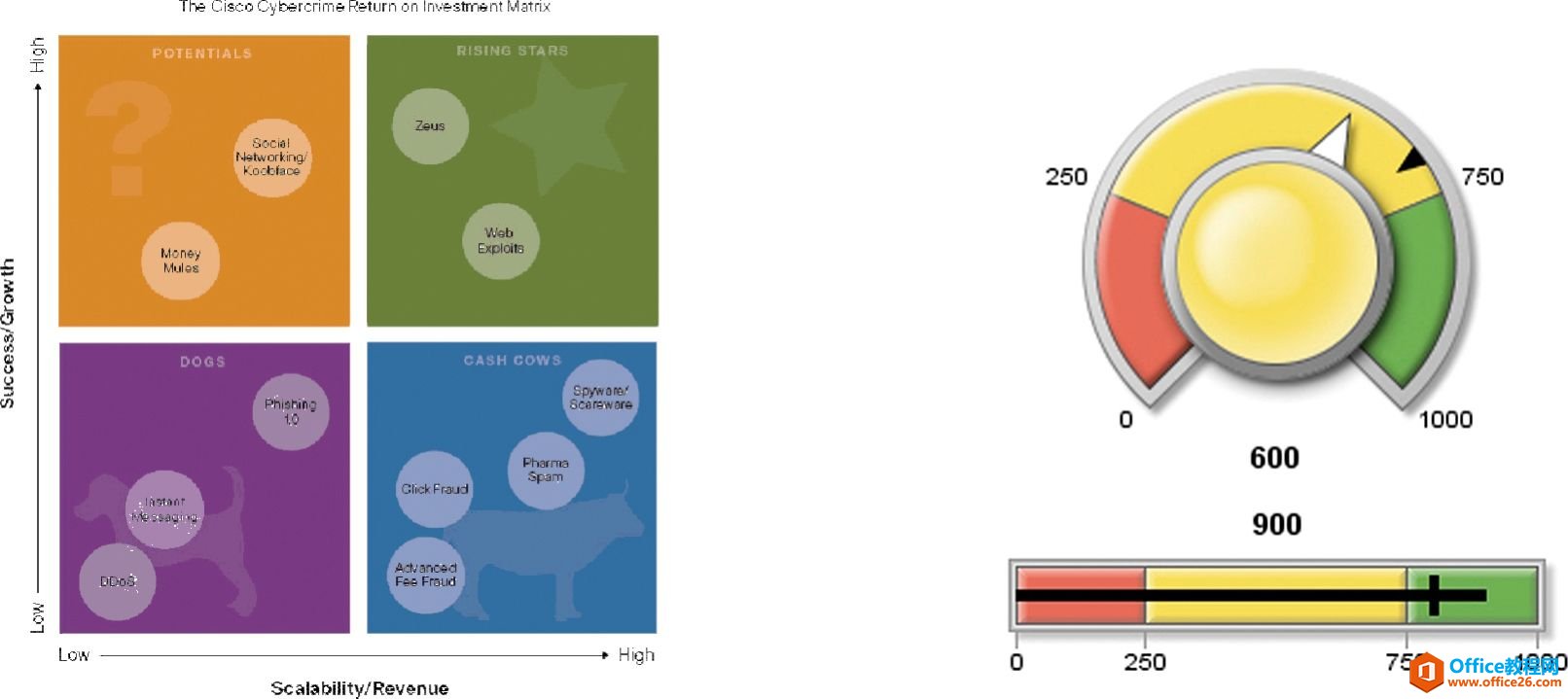

在图表中,把绘图区整体分成若干部分的方式(如图3.3-11所示)就是分割。最典型的应用是波士顿矩阵图和红绿灯图。这个原则也可将一个图表变为若干小图表的集合体,避免图表表达系列过多,影响图表的可读性。

图表的表达形式:不同的布局

图3.3-11 被裂区分割的图表
