GraphPad Prism里如何制作对数坐标的图表

EndNote 2022-04-28 21:44:38

这篇文章，我们介绍一下如何让图表坐标轴以对数为刻度显示（只是显示方式的差别，这种操作不会改变你的数据），以及如何将原始数据转换为对数。

创建一个对数刻度坐标轴

在轴上双击打开Format Axes对话框【坐标轴格式】。在Scale下拉列表中，将轴设置为Log10或Log2或Ln(自然对数)。

下图中显示的是以Log10为间隔刻度的x轴的样子。10和100之间间隔分别表示了log20、30、40、50、60、70、80和90的位置，这些刻度之间的间距不一样，这是对数的特性决定的。（下面会介绍如何减少或者去掉这些中间的坐标）

当然，有时大家对坐标的显示方式是有要求的，基于出版或者显示美观程度，比如直观的来看有这几种坐标显示方式：

具体修改方法如下：

为log10坐标轴设置编号显示方式

在轴上双击打开Format Axes对话框【坐标轴格式】，在Numbering Format处设置坐标显示方式。4种编号格式可选：

为ln坐标轴设置坐标显示方式

在轴上双击打开Format Axes对话框【坐标轴格式】，在Numbering Format处设置坐标显示方式。3种坐标格式可选：

为对数坐标轴设置刻度间隔（Minor ticks）

在轴上双击打开Format Axes对话框【坐标轴格式】，在Minor ticks下拉列表中选择需要显示的刻度数量。
好啦，现在有同学会问了，我不只是要作图的时候用对数，我需要把输入的数据变为对数，我要逐个计算手工输入吗？有没有更方便的方法呢？有！你要用到对数转换功能。

手工输入 VS 对数转换

举个例子，你需要将S型剂量效应方程拟合到用X（横坐标）表示剂量对数的数据。如果输入浓度，则需要在使用非线性回归之前将其转换为对数。

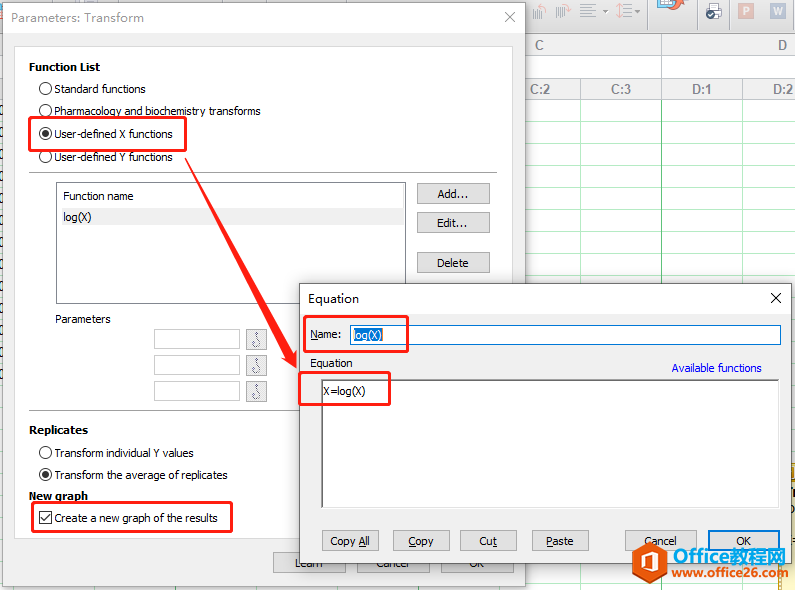

如何操作：

还要选中对话框底部的框以创建结果的新图（Create a new graph of the results）。Prism将创建转换后数据的结果表和一个新图，这样做的好处是你的原始数据不会改变，在新的结果区表中，重新执行Analyze 和非线性回归吧。

对数数据的绘图方法

如果以对数形式输入了数据，或用对数转换后的数据绘图时，则应使用线性坐标，注意不要再选择对数刻度啦！您的数据已经是对数。参照上文的介绍重新设置坐标轴坐标。

放几个简单的例子帮助大家理解：

例一：下图，X值表示浓度的对数。对数值已经直接输入到数据表的X列中。X轴是线性刻度，该轴使用10的幂的编号格式，并以9个较小的对数刻度间隔。

例二：下图，数据为对数的另一种展示方法是选择逆对数（真数）坐标（仅当间隔为1时，支持[-9, 9]，此选择才可用）
