如何利用Visio画绘制工业控制系统图

Visio 2021-09-17 09:37:08

 工业控制系统

包括用于旋转电机、半导体、固态设备、开关、继电器和变压器等模具。

操作步骤如下:

1.点击新建->类别-工程-工业控制系统-创建。

如何利用Visio画绘制工业控制系统图

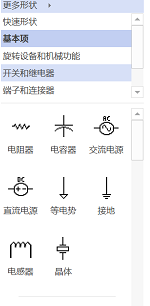

2.该模板包括了基本项、旋转设备和机械功能、开关和继电器、端子和连接器、变压器和绕组、传输路径等模具。

如何利用Visio画绘制工业控制系统图

3.添加材料,给材料添加端子,并且连接端子,(添加传输路径、接合点、接合点/交叉点等形状)。

如何利用Visio画绘制工业控制系统图

4.添加继电器触电、晶体、接地等形状,并用接合点和传输路径连接。

如何利用Visio画绘制工业控制系统图
