Visio 绘制一个钥匙扣平面图的具体实例图解教程

Visio 2021-09-22 09:22:17

我们在使用Microsoft Office Visio软件的时候,想要在其中绘制一个钥匙扣平面图,可是并不熟悉绘制的方法?下文这篇内容就为你们带来了Microsoft Office Visio绘制一个钥匙扣平面图的具体流程介绍。

我们先从基本形状中拖出圆形,此时的圆形是打上灰色背景的

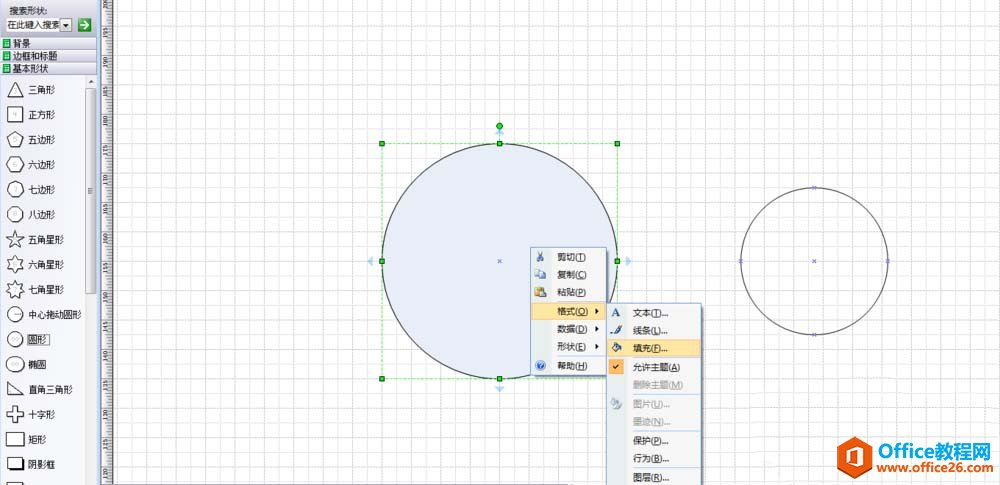

然后右击图形,格式->填充,把填充图案改为:无,无填冲有利于把另一个小圆移到同样的圆心


接着我们做辅助线,选择绘图工具,直线,经过圆心画两条相互垂直的直线,按住shift画直线,可保证直线水瓶或垂直,移动小圆,如图


这时我们框选住所有图形,包括直线,点击形状->操作->修剪


你会发现,所有线条相交的地方都被截开了,每个圆弧都可以移动了


最后一步我们移去你不需要的线条,当然还可根据需要画出其他图形,重点步骤是第4步,修剪工具
