Visio 绘画ER图的详细操作实例教程

Visio 2021-09-23 10:26:50

你们的电脑中是不是也少不了Microsoft Office Visio软件呢?那么你们晓得Microsoft Office Visio是怎么绘画ER图的吗?下面教程小编就为你们带来了Microsoft Office Visio绘画ER图的详细操作步骤。

一、打开VISO进行设置

这时会出现以下界面,我们点击"类别",然后在点击"软件和数据库".这时会调到另一个界面.


然后点击"Chen's数据库表示法"这时会弹出另一个界面,


我们点击创建,可以创建.


二、画ER图

我们点左边想要画的图形,拖动到右边上.这样就可以了,可以对它的大小,样式进行修改,也可以改变其他的.

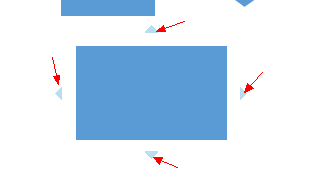

这主要说明一些技巧:可以把鼠标悬浮到图形上,会出现提示是向那个方向画,以及要画什么图形.这样可以帮助我们快速画出来


最后我们把我们完成的作品保存到想要保存的位置,也可以使用CTRL+s来进行保存.


根据上文讲述的Microsoft Office Visio绘画ER图的详细操作步骤,你们是不是都明白了呀!
