visio绘图三要素 形状、连接线和文本
Visio
2021-10-07 08:52:17
如何创建形状
第一种方式就是直接从基本形状里拖拽，然后在视图里选择动态网格，然后在拖拽的过程中会自动产生一些虚线助你对齐。
拖拽的有些图形会有黄点，这个黄点可以控制图形的最终形态。
第二种方式是在工具栏找对应形状，自己自定义，下图是我利用这六个选项画的图。
其中，铅笔值得注意。我们用铅笔点击这条线，发现它上面有个蓝点，然后我们点中蓝点进行移动。
移动后就成这样了。
我再用铅笔去点矩形，发现矩形有若干蓝点，我们试着移动一下。
我们就得到了不规则形状。
那么如何将铅笔去掉呢？按快捷键ctrl+1或者选择下图的指针工具。(其他的绘制形状取消也是这么做的)
我们可以选中某个形状，在状态栏中对它的属性进行精确控制。
然后我还可以利用分割线，让图形吸附在上面，然后对分割线进行移动，图形会整体跟着动。
那么我们如何选中形状？可以按住shift或者ctrl键去点击需要选中的，然后再点击你所选的形状可取消选择，如果你不小心拖动了形状，那么按ctrl+z撤销。
或者你使用这个工具栏去选择，其中套索选择功能最强大。
我可以用套索选择直接将我要的图形圈出来。
连接线
创建连接线的第一种方法是，我们用拖拽的方式将图形拖入画板，然后选择线条，当我们选中图形时，会在顶点等部位出现若干连接点，我们用线条通过连接点去连接到另一个图形上。
当然这也可以用铅笔去更改线条的形状。

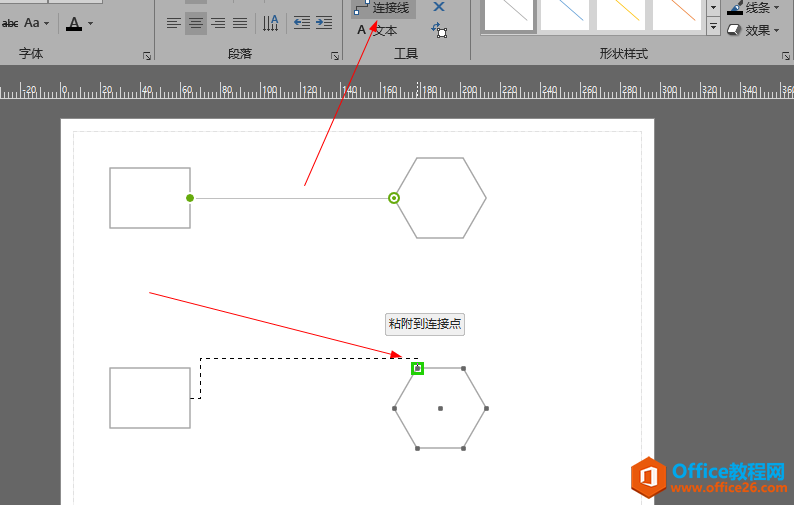

创建连接线的第二种方法是，我们用拖拽的方式将图形拖入画板，然后选择连接线，然后选中图形，也是会出现若干连接点，然后通过连接线去连接，连接线会自动计算路径。
对于连接线画出的图，我们选中连接线，会出现一些蓝点，我们移动蓝点来改变连接线的形状。
注意，下图的上面两个矩形使用拖拽方式画成，然后选择线条去连接两个矩形，可以看到两个矩形都有连接点；但是下面两个矩形中左边一个是用拖拽构成，右边那个是用工具栏的方式画的，右边那个矩形没有连接点。
那么有连接点和没有连接点有什么区别吗？如下图，有连接点的拖动图形，线条会随着连接点动，没有连接点的就不行。
我们再来看看流程图，我们拖拽任务方框到画板，然后我们可以看到任务方框四周有几个小三角，那么我们可以点住小三角往外拉，就会拉出来一些连接线。
甚至你可以通过小三角选择连接的下一个图形是什么？
文本
对于文本编辑，我们可以直接双击图形，推出编辑按esc。
然后对文字的一些设置就跟word一样。
我们点击文本块

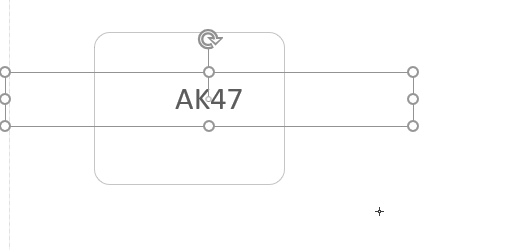

用文本块去圈主我们的文字
可以对文字进行旋转
标签： VisioVisio绘图三要素
