excel 如何有效利用堆积系列线［假途伐虢］
Excel教程
2021-09-15 10:22:41
图9.6-1案例所示的图表看起来非常简单，使用Excel制作却并不轻松，这是因为在Excel图表中，并没有原生支持系列阶梯状视觉形态的功能。实现该案例图表的视觉形态，可能会有多个变通的解决方法，但我们有没有想过最直接和简单的做法是什么？

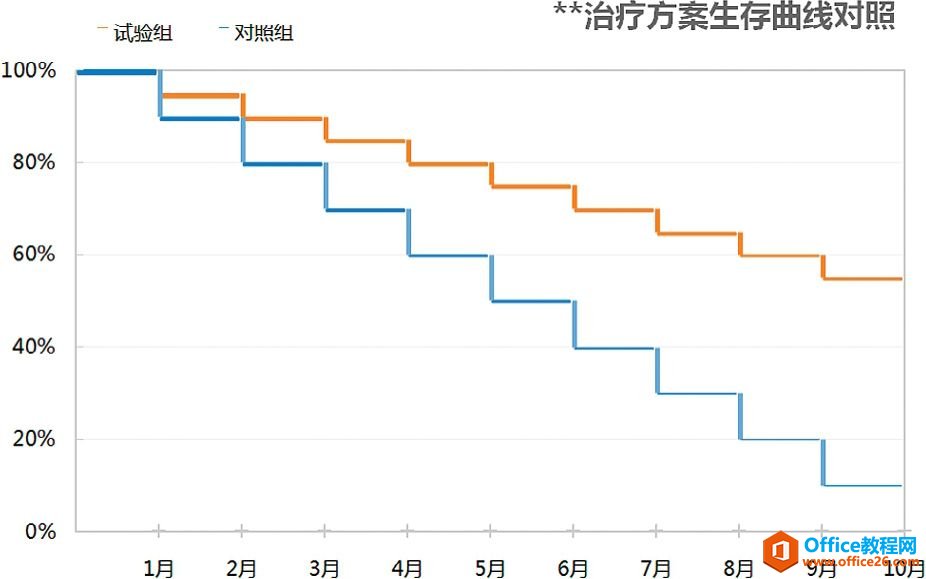

图9.6-1 有效利用堆积系列线
案例介绍
图9.6-1案例是某医药企业药品病理试验的生存曲线图，图表通过分别对试验组和对照组2组小白鼠的生存跟踪，来说明药品是否有显著治疗效果。
该图的最大特点是以阶梯方式绘制数据，一个阶梯代表一个观察周期内小白鼠的生存百分比。
学习思考
关于图9.6-1案例图表：
类似的图表除使用在数理统计外，也常使用在工程技术中，比如电子工程中的方波信号，以及研究分解步骤中数据变化的步进图。
1）此类图表虽与时间特性有关，具有一定秩序感，但更多表现的则是差异对照。
2）由于时间的关系，其在视觉中往往为从左至右的发射布局，视图表不同，视觉中的发射角度亦会不同。
案例分析
在Excel图表中，和图9.6-1案例图表的形态轮廓相似的是柱形图，但柱形图几乎无法实现上述的线形效果，因为柱形图属于面积类图表。当然也可以使用折线图表，折线类图表要实现图9.6-1案例图表效果则必须将现有数据扩充，并使用时间刻度的横轴坐标。也可以使用的是XY散点图，借助XY散点的X轴和Y轴误差线来实现，相较折线图表，该方法要相对简单。但使用Excel的线形图表则必须要增加辅助数据列才可以完成，这类方法常常比较复杂，且作图效率不佳。
案例实现
通过9.6.2节的分析，图9.6-1案例采用堆积柱形图配合系列线来实现，该方法实现的关键在柱形图的填充方式上。以下是实现细节：
1．选中原始数据区，直接选取堆积柱形图，如图9.6-2所示。

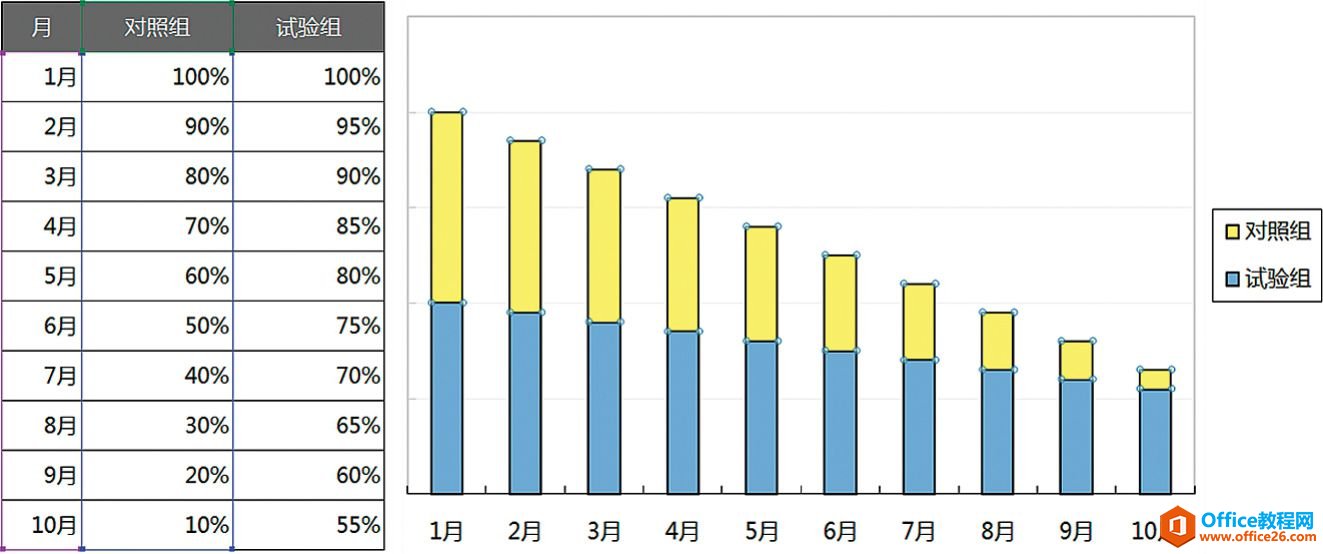

图9.6-2 图9.6-1案例实现第1步
2．选中图表系列“对照组”，将其置于次坐标系，并更改图表系列图表类型为堆积柱形图；然后依次选中图表系列，更改分类间距为0，并勾选显示系列线；最后依次设置系列线的样式及颜色，如图9.6-3所示。

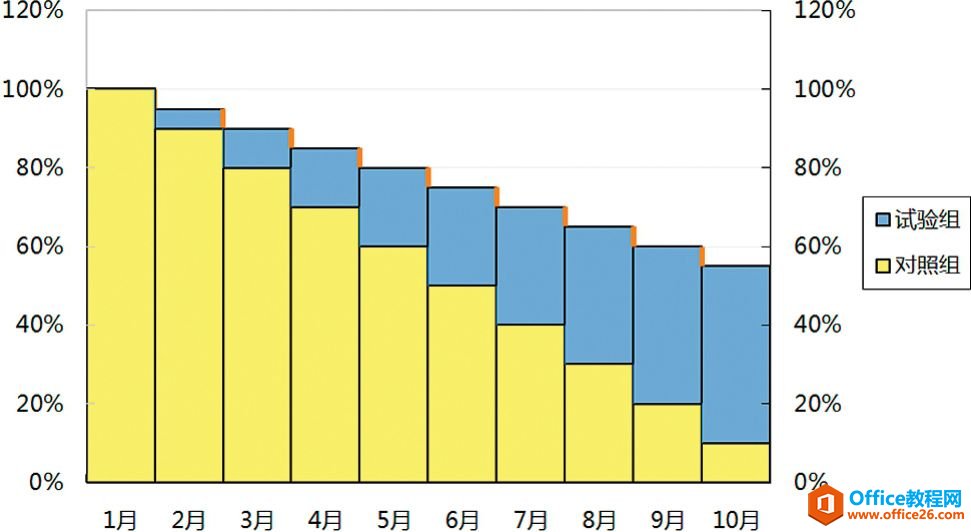

图9.6-3 图9.6-1案例实现第2步
3．使用自选图形分别绘制1个线形和矩形对象，注意线形长度和矩形宽度需保持一致，线形对象宽度以0.25磅为宜；然后进行组合，如图9.6-4左侧所示，注意两对象以顶部对齐；最后依次将该对象复制粘贴到柱形图中，注意线形颜色要和对应的系列线颜色保持一致。

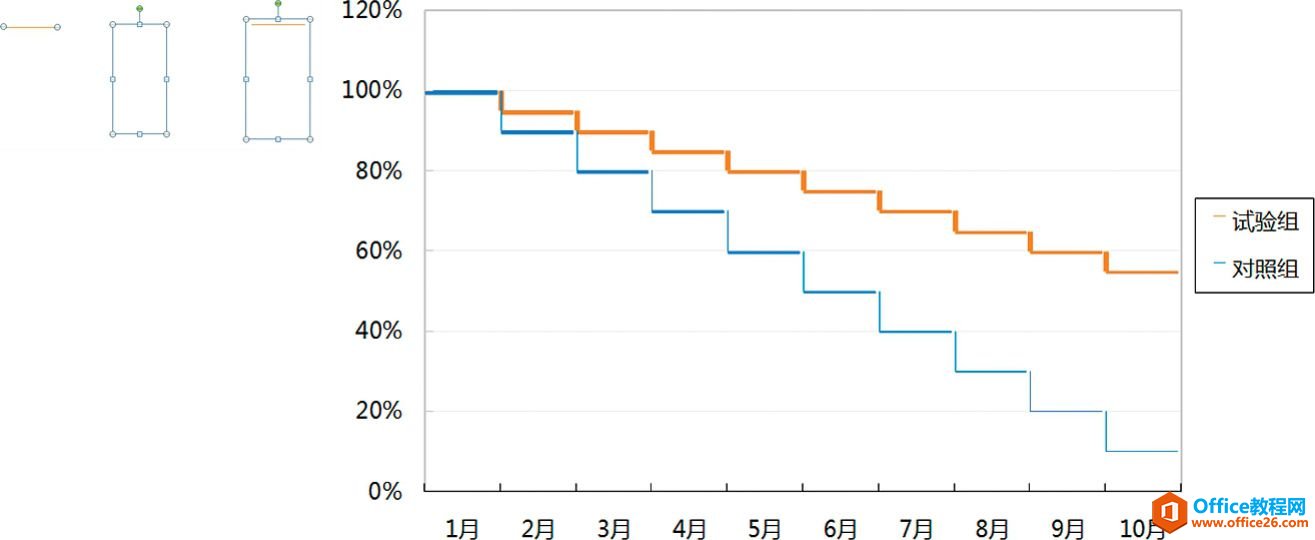

图9.6-4 图9.6-1案例实现第3步
4．向图表增加一个XY散点，用来模拟坐标横轴，该系列引用数据请参考图9.6-5的SERIES公式所示；然后使用“＝”将该系列的数据标志同“月”数据列的单元格一个个建立关联，如图9.6-5所示。

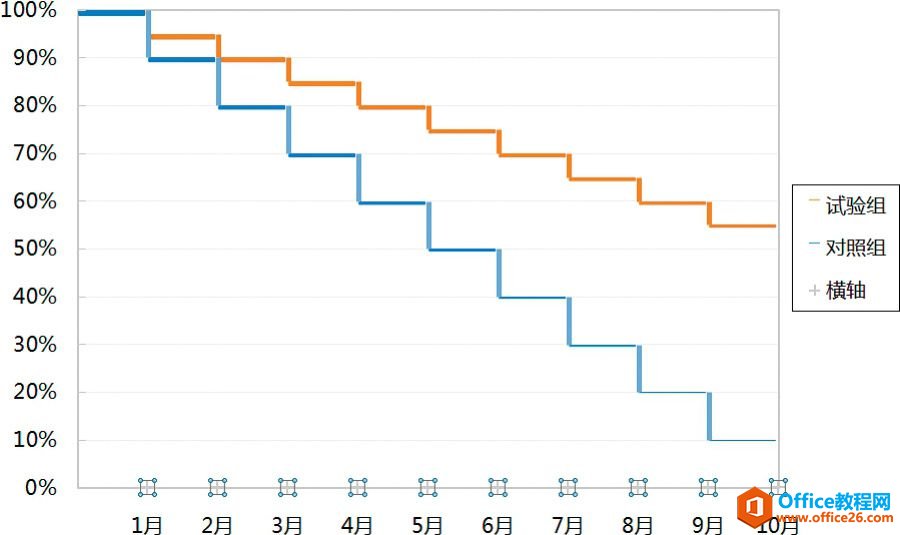

图9.6-5 图9.6-1案例实现第4步
5．最终修饰美化后的效果如图9.6-6所示。

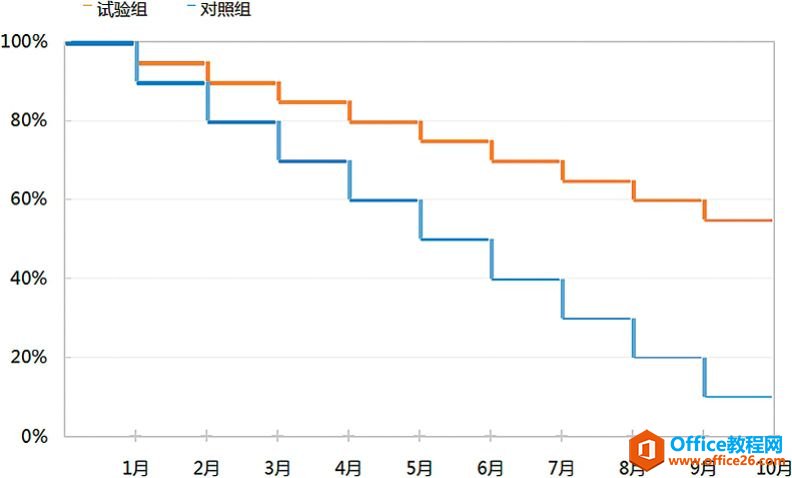

图9.6-6 图9.6-1案例最终实现
其他
图9.6-7是一个使用Excel模仿2011年5月5日发表在《经济学人》杂志网站“世界人口预测”图表的案例，该案例中对2100年人口数据的绘制，所采用方法和图9.6-1案例如出一辙。均借助了系列线和自选图形来实现。采用该方法实现的图表，基本无须设置烦琐的辅助数据列，直接套用原始数据即可获得案例效果。
但需说明：该方法使用在条形图中时，自选图形填充图表系列，会在图形右侧出现填充缺失，而左侧则不会出现。因此在图9.6-7案例中，2100年女性人口数据在细节表现上出现了锯齿状，显得并不完美。但该方法依然是一个高效有用的图表制作技巧，尤其是在配合柱状堆积图使用时。

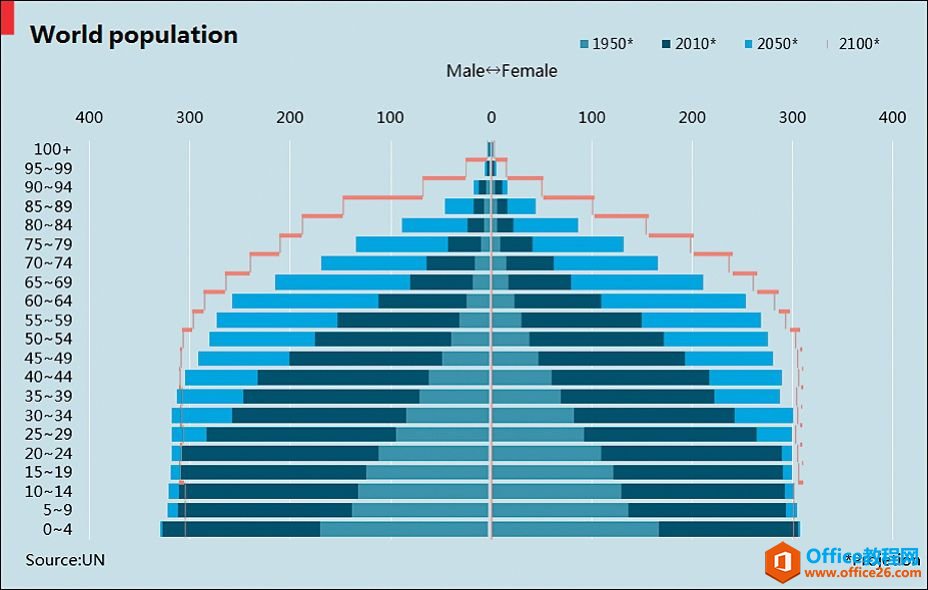

图9.6-7 《经济学人》杂志网站“世界人口预测”图表
