excel 子弹图 重叠比例的妙用［假痴不颠］
Excel教程
2021-09-15 10:22:08

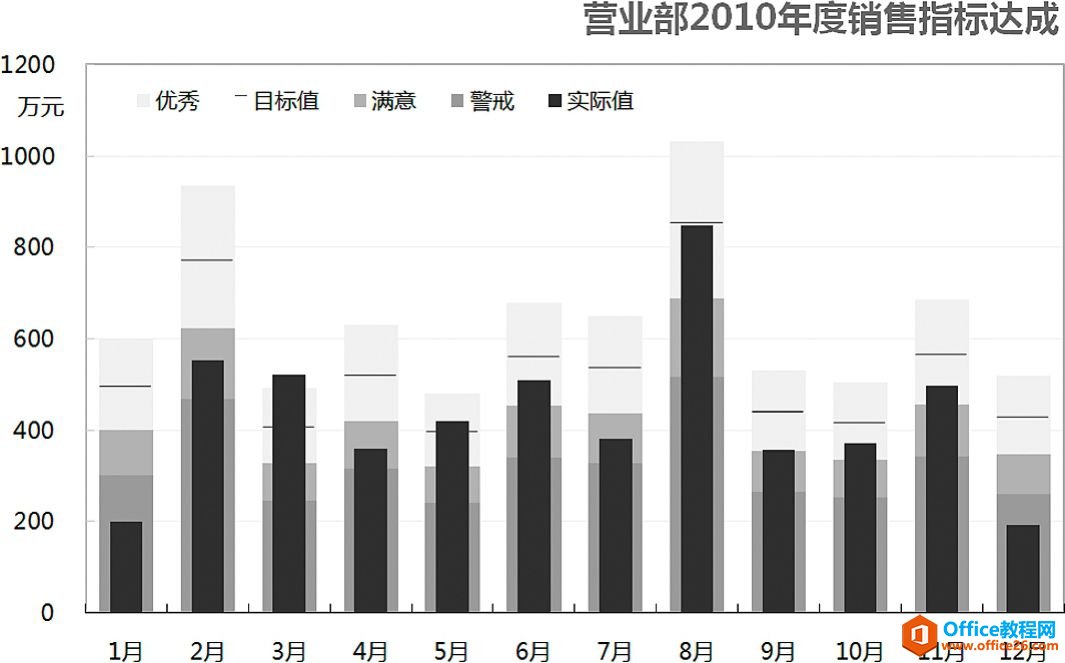

Excel图表的制作，往往不能仅关注图表本身，更多的状况下需要我们关注作图数据的构成。如果忽略了这一点，作图的过程将会变得复杂且僵化。图10.3-1的案例即是如此。
图10.3-1 重叠比例的妙用
案例介绍
图10.3-1的案例是某公司营业部2010年度销售指标KPI达成情况。该类图一般被称为“子弹图”，主要使用在衡量关键业绩指标KPI的环境。
案例图表中，当前实际值用颜色最深的柱形来表达；预期目标使用短线；通过三个由深到浅的渐变灰度，来表达警戒、满意、优秀分值区间。
提示
关于子弹图（Bullet Chart）：
子弹图（Bullet Graph/Chart）是由斯蒂芬（Stephen Few）从条形图演化而来。其具有面积占比小、表达数据信息丰富的特点，适合表达大信息量，故最初的目的是为了取代商业智能（BI）中的仪表盘。
1）该图表虽是柱形，但表现形式重点在图解特征，兼具秩序特征。
2）该图视觉中强调分割布局。
案例分析
受视觉影响，直观的第一印象是：图10.3-1的案例图表的基础图表类型是堆积柱形图。但当我们审视表10.3-2的作图数据时会发现：警戒、满意、优秀分值区间值和堆积柱形图要求的数据完全是两个概念。如果使用堆积柱形图，当前的数据需要进行再次计算，这需要使用辅助数据列才可完成。换个思维：其实直接使用簇状柱形图，借助重叠比例的调整，这个问题相应就会变得简单许多。
图10.3-1案例图表中使人感觉困难的是对目标值的处理，因为在Excel图表类型中，要轻松实现这个小横线有一定难度。大部分读者可能倾向于使用XY散点的误差线来实现，这个部分如果采用和图9.6-1案例实现的相同方法，也可在使用柱形图的前提下实现。

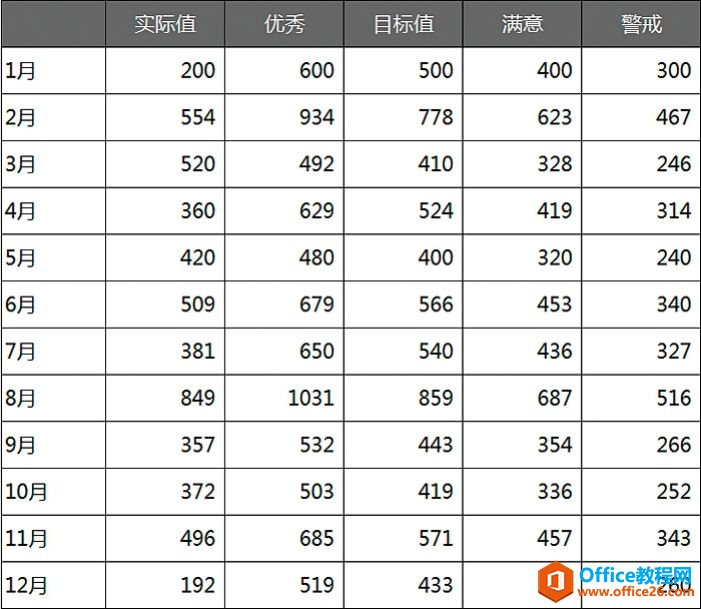

表10.3-2 图10.3-1案例原始数据
案例实现
根据10.3.2节的分析，图10.3-1案例完全使用簇状柱形图来实现，需要说明的是该方法实现过程必须要注意系列的次序，“警戒”、“满意”、“优秀”这三个系列，数值最大的系列次序要置于优先次序，反之亦然。以下是案例实现的具体步骤：

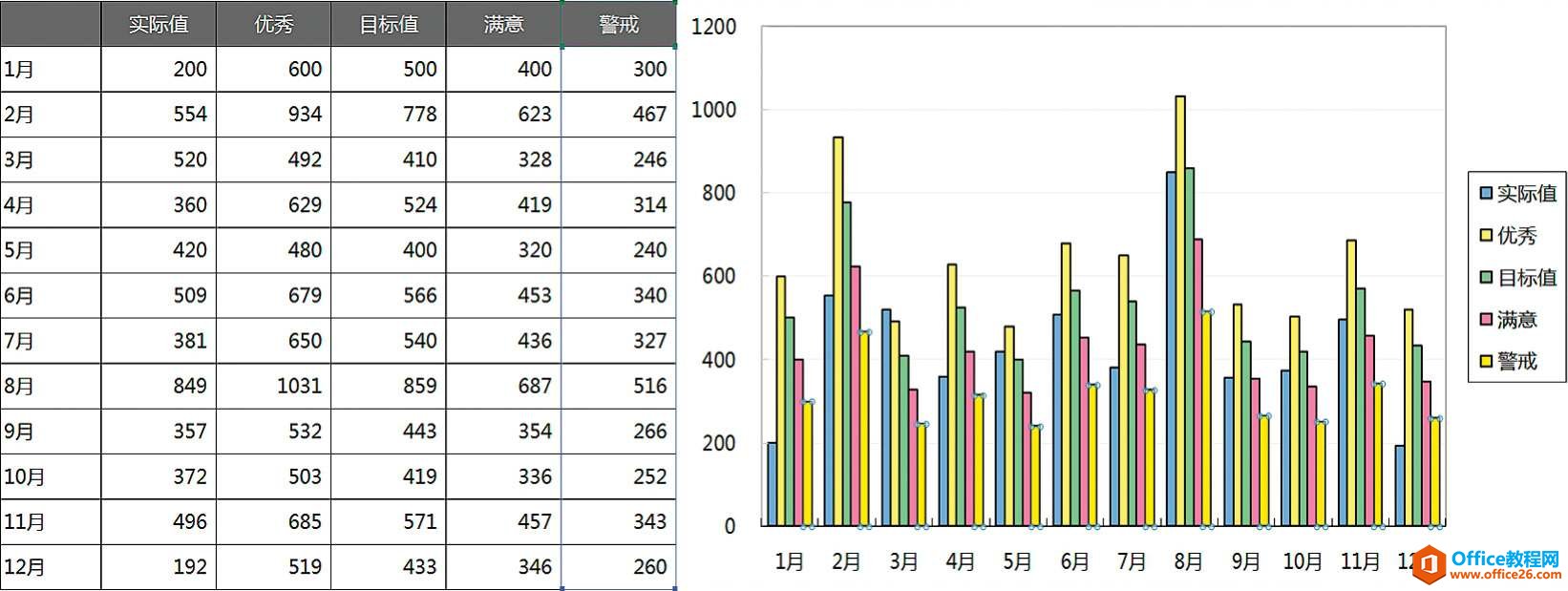

1．选中作图数据区，以数据产生在列，制作簇状柱形图，如图10.3-3所示。
图10.3-3 图10.3-1案例实现第1步

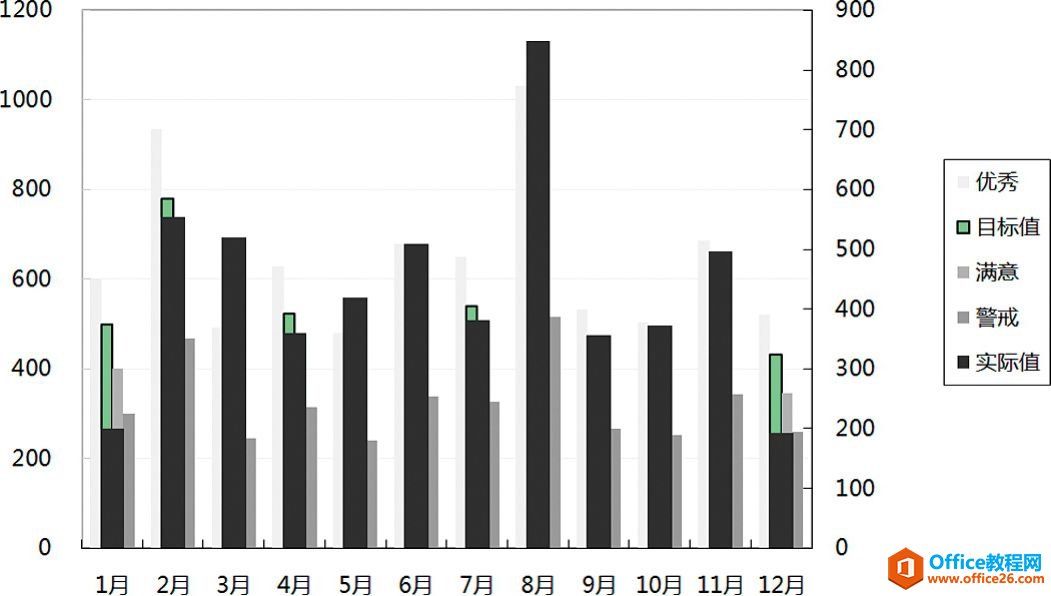

2．除“目标值”系列外，依次选中图表系列，设定相应的填充色，无边框；然后选中“实际值”系列，将其置于次坐标系，如图10.3-4所示。
图10.3-4 图10.3-1案例实现第2步

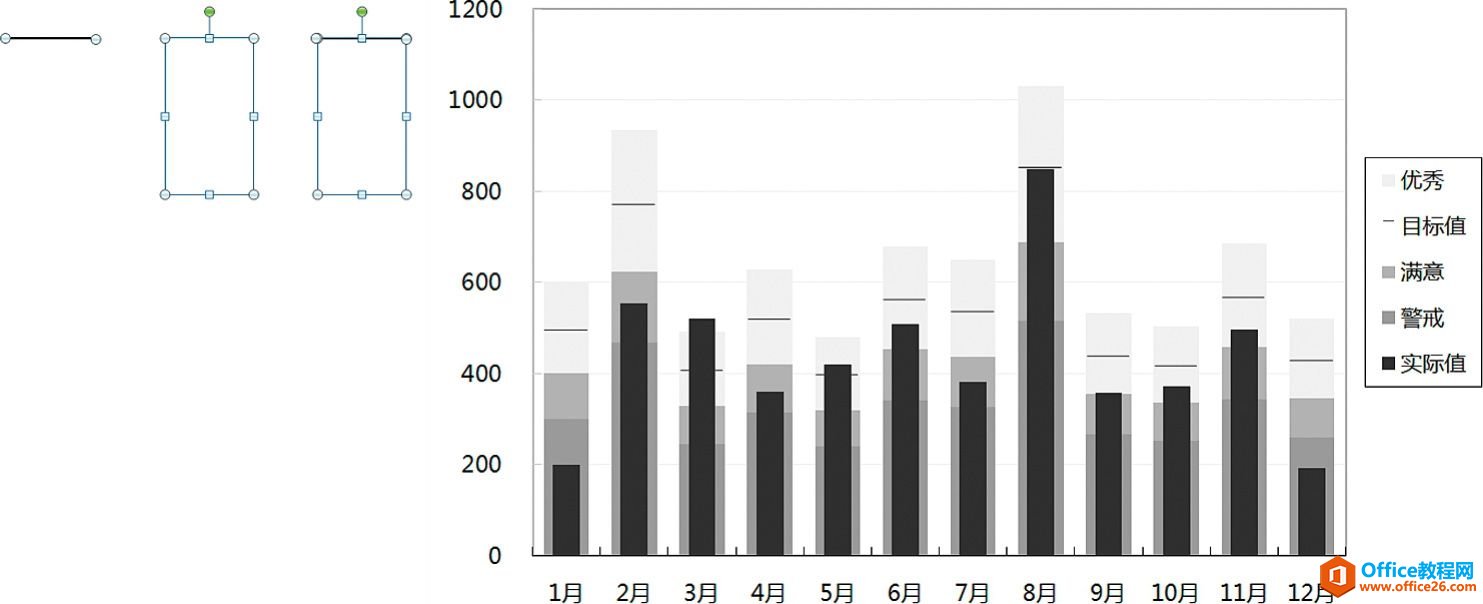

3．使用自选图形的线形和矩形，组合一个新的自选图形，如图10.3-5左侧所示；复制该自选图形，粘贴进“目标值”系列；同时设置柱形重叠比例100，分类间距60，如图10.3-5右侧所示。
图10.3-5 图10.3-1案例实现第3步
注：如果不愿意使用次坐标系，可参考该步骤方法，使用自选图形填充“实际值”系列来实现。

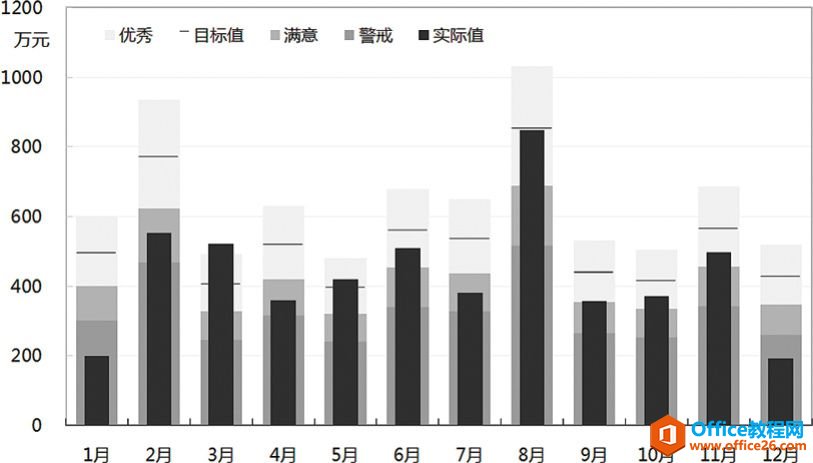

4．最终整理修饰润色后的效果如图10.3-6所示。
图10.3-6 图10.3-1案例最终实现
其他

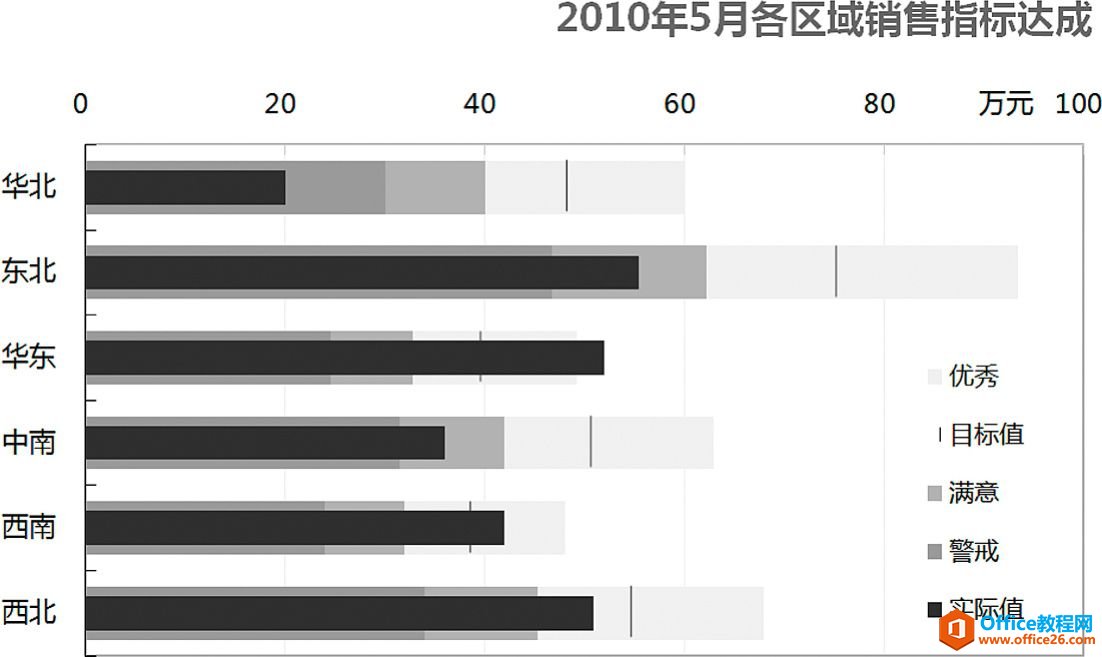

图10.3-7是一个用于纵向比较的横式子弹图，该图的实现过程和图10.3-1基本相同。该图如果不借助任何自选图形，使用其他方法来实现，会相对复杂，因为条形图独占一个坐标系，无法和其他图表类型共处同一坐标系。有兴趣的读者，请自行使用其他方法去尝试实现。
图10.3-7 横式子弹图
