如何利用 excel 快速制作一个总分结构的饼环图

Excel教程 2021-10-11 10:58:11

这个类似的饼环图，PPT可以画，Excel也能做，那到底是Excel还是PPT呢？以经验来看，如果想做的和样图一样，用PPT绘制肯定精致，但需要对PPT的图形绘制非常的熟悉，而且需要相当长的绘制时间。如果你想“投机取巧”实现秒画的功能，当然是Excel莫属，但要实现和样图一样精致肯定是不行的。

具体操作方法如下：

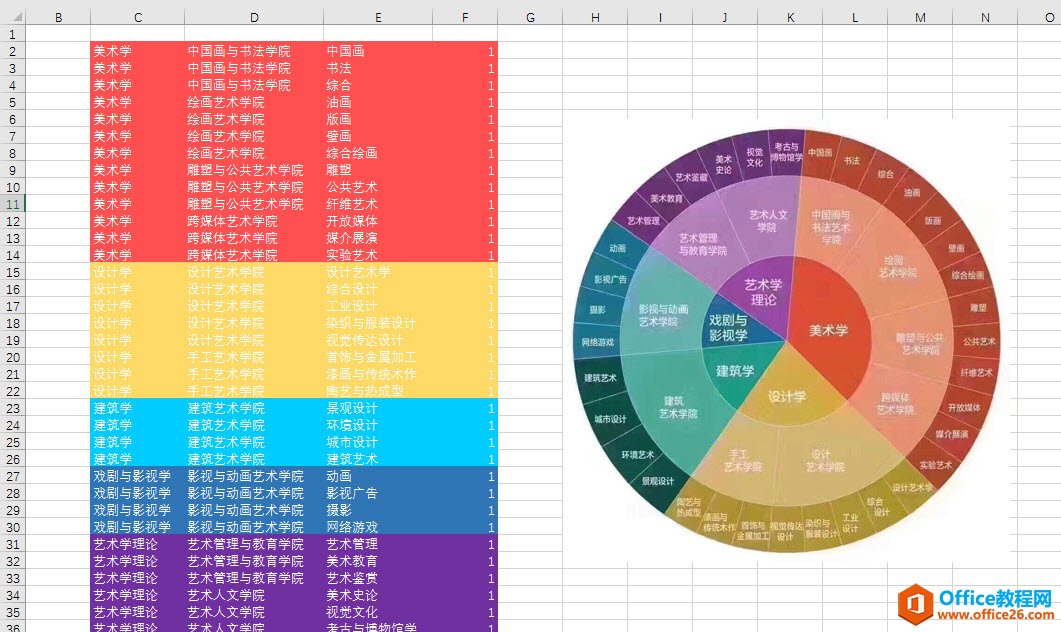

首先构造出产生图表的数据，这一步有点难度，大概是下图的效果：

额！有没有懵逼的感觉。为了让大家看明白，牛闪闪决定这样！

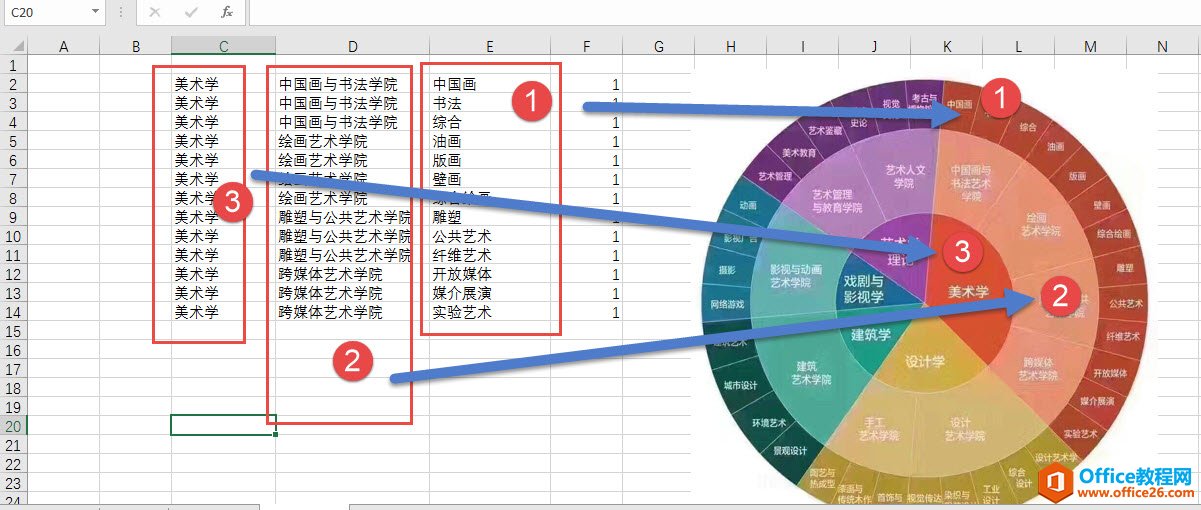

估计你们还是看不懂，牛闪闪在细分说明一下，E列是最外圈，D列是中间的中分类，C列是里面的总类，看下图数字对应关系，记得C列和D列该重复名称就重复。

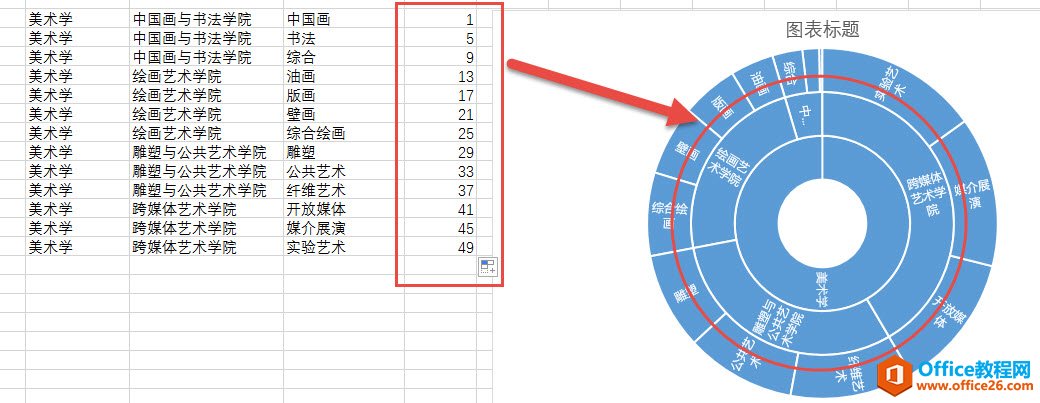

有小伙伴会问那F列的数字1 是啥？是上图最外圈的分类面积大小，都写成1就是为了平均分，当然这里不见得一定是要1，如果都是10，或都是100等任意数字都行，只要是为了平均分。如果数字不统一就会变成下图效果。是不是最外圈的比例大小不统一了。

好了，反正就是先要有第一张图的数据结构，然后直接插入Excel2016版的旭日图图表，注意看动图操作：

是不是秒做，分分钟搞定，不过可惜的是无非让中间的那个位置实现饼图的效果，一定是个有洞的环形图，不过大致的效果已经都出来的不是吗？

总结：旭日图是Excel2016版本才有的新增图表，非常方便的产生类似总分结构的环形图表。在没有Excel2016情况下，用环形图和饼图的数据构造也能做出样图的效果，但会比较复杂，有兴趣的小伙伴可以是研究看看。
