word 如何利用SmartArt文本窗格快速制作架构图

Word技巧 2021-11-17 13:52:56

在制作复杂组织结构图时,如果我们直接在文档中插入SmartArt基础图形,再在SmartArt基础图形中不断添加形状,操作会比较繁琐,且各形状之间的级别容易弄错。这篇文章我们来看一下如何通过SmartArt图形的文本窗格快速输入文本、调整级别和布局,节省组织结构图的制作时间。

参考效果图

Word办公技巧:利用SmartArt文本窗格快速制作架构图

为方便大家理解,先梳理一下SmartArt图形各形状内文本之间的关系:

  • 第2行"理事会"为第1行"会员代表大会"的助理;
  • 第1行"会员代表大会"、第3行"会长"、第4行"秘书处"在级别上从上到下依次降低一级;
  • 第4行"秘书处"包含两个子项,即第5行的"办事机构"和"咨询机构",布局模式为"标准";
  • "办事机构"下包含6个子项:"办公室"、"会员管理部"、"业务准则部"、"教育培训部"、"信息工作部"、"宣传编辑部",布局模式为"两者";
  • "咨询机构"下包含5个子项:"业务准则和发展委员会"、"教育培训委员会"、"资本市场委员会"、"信息化建设委员会"、"宣传委员会",布局模式为"两者"。

操作步骤

1、打开文档,在"插入"选项卡"插图"功能组中单击"SmartArt"按钮,打开"选择SmartArt图形"对话框,在左侧列表中选择"层次结构",再在对话框中间选择第一行的第一种样式"组织结构图"。此时,即在文档中插入了一个SmartArt组织结构图的基础图形。

Word办公技巧:利用SmartArt文本窗格快速制作架构图 Word办公技巧:利用SmartArt文本窗格快速制作架构图

2、单击SmartArt基础图形左边框上的"<"按钮,打开文本窗格。

Word办公技巧:利用SmartArt文本窗格快速制作架构图 Word办公技巧:利用SmartArt文本窗格快速制作架构图

3、光标定位在文本窗格的第1行,输入"会员代表大会",按键盘上的下方向键,将光标下移至第2行,输入"理事会"。继续下移光标,分别在第3行、第4行、第5行输入文本"会长"、"秘书处"、"办事机构"。

Word办公技巧:利用SmartArt文本窗格快速制作架构图

第2行文本编辑框前面有带拐角的圆点符号,意为该行的级别为"助理"。

4、将光标定位在第5行文本"办事机构"之后,按键盘上的回车键在下方增加一行,输入文本"办公室"。按同样的方法在下方增加新行,依次输入其他文本。

Word办公技巧:利用SmartArt文本窗格快速制作架构图

5、在文本窗格中对输入的文本进行级别调整。将光标定位在"秘书处"所在行,按键盘上的tab键将该行文本降低一个级别。

Word办公技巧:利用SmartArt文本窗格快速制作架构图

6、光标定位在"办事机构"之后,按两次tab键将该行文本降低两个级别。同时选中文本"办公室"到"宣传编辑部"6行,按三次tab键将所选行的文本降低三个级别。

Word办公技巧:利用SmartArt文本窗格快速制作架构图 Word办公技巧:利用SmartArt文本窗格快速制作架构图

7、按第6步同样的方法,通过按tab键将"咨询机构"往下的文本进行相应的级别调整。

Word办公技巧:利用SmartArt文本窗格快速制作架构图

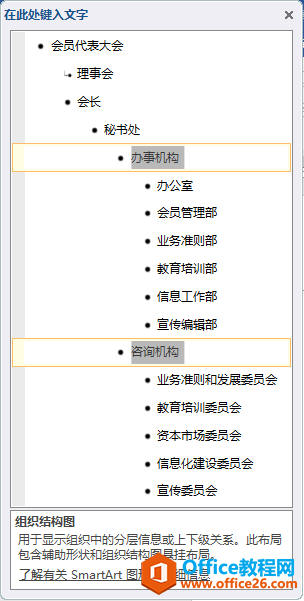

8、调整SmartArt图形的局部布局。在文本窗格中同时选中文本"办事机构"、"咨询机构"(此时SmartArt图形中的对应形状也处于被选中状态),在"SmartArt工具""设计"选项卡"创建图形"功能组中单击"布局"按钮,在下拉列表中选择"两者"。

(说明:"秘书处"所在形状布局模式默认为"标准",与参考效果图一致,这里无需再进行调整。)

Word办公技巧:利用SmartArt文本窗格快速制作架构图 Word办公技巧:利用SmartArt文本窗格快速制作架构图 Word办公技巧:利用SmartArt文本窗格快速制作架构图

9、最后,根据实际需要对SmartArt图形的整体样式、局部形状的大小和位置进行调整,最终效果如下图。

Word办公技巧:利用SmartArt文本窗格快速制作架构图

小结

  • 在SmartArt图形的文本窗格中,要在下方增加同级别的文本直接按回车键后输入文本即可;
  • 如果要在下方增加低一个级别的文本,按回车键后再按tab键,再输入相应文本;
  • 要调整SmartArt图形的局部布局时,可在文本窗格中选中相应文本,通过"SmartArt工具""设计"选项卡"创建图形"功能组中的"布局"按钮进行调整。
