word 如何绘制流程图 word利用绘图功能绘制流程图实例教程

Word技巧 2021-11-25 09:42:22

word 绘制流程图也是职场人士必须掌握的技能,主要是通过插入绘制各种形状、文本框以及对插入的形状进行编辑实现,下图为流程图效果图。

word 如何绘制流程图 word利用绘图功能绘制流程图实例教程

第一步:单击【插入】—【形状】—【流程图】—【终止】,然后鼠标在word工作区直接拖动绘制即可。

word 如何绘制流程图 word利用绘图功能绘制流程图实例教程

第二步:绘制后形状,默认处于选择状成,击鼠标右键选择“设置形状格式”,“设置形状格式”面板把“填充”改成“无填充”,线条下改变“颜色”为“黑色”,宽度可以设置粗细。

word 如何绘制流程图 word利用绘图功能绘制流程图实例教程

第三步:在word程序中文本框可以直接输入文字,其它形状如果需要添加文本,击右键选择“添加文字”命令,然后输入流程图的文字,文字可通过“开始”下的格式进行编辑。提示:word形状使用添加文字命令输入的文本默认颜色是白色。

word 如何绘制流程图 word利用绘图功能绘制流程图实例教程

第四步:通过【插入】—【形状】—【直线箭头】绘制箭头,绘制后可直接在“设置形状格式”面板,设置箭头直线的颜色与粗细。

word 如何绘制流程图 word利用绘图功能绘制流程图实例教程

第五步:在流程图如果是矩形并且形状里有文本时,可直接绘制文本框,文本框绘制后可直接输入内容,内容输入后,可通过“设置形状格式”面板—“文本选项”—“垂直对齐文本”改成“中部对齐”。

word 如何绘制流程图 word利用绘图功能绘制流程图实例教程

第六步:在word绘制流程图如果多个形状一样的话,可以按住shift键鼠标依次单击加选,选定后,再按住CTRL键拖动进行复制。

word 如何绘制流程图 word利用绘图功能绘制流程图实例教程

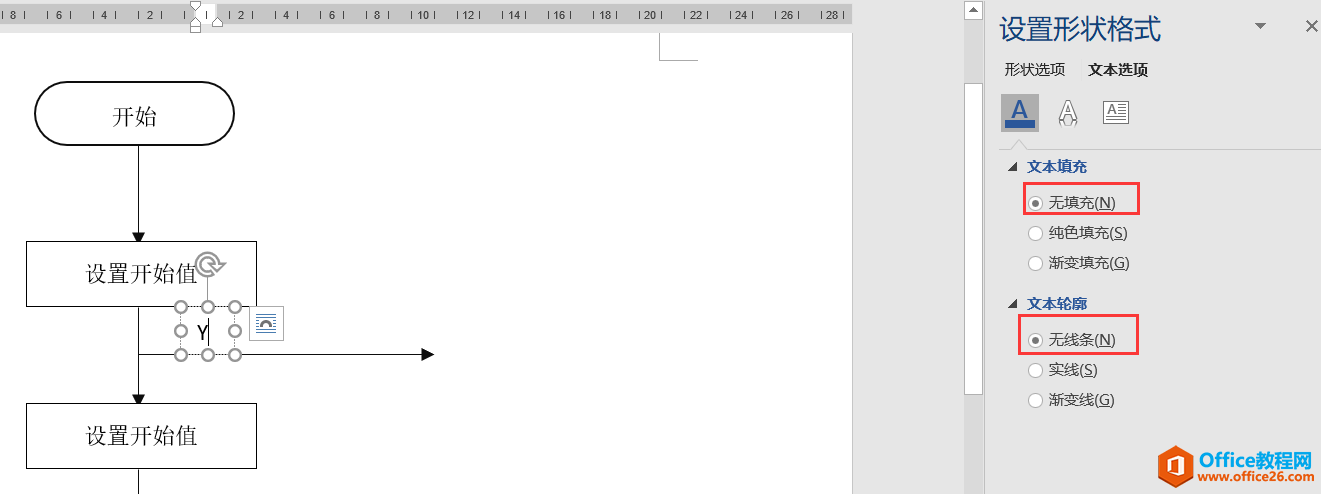

第七步:如果想在流程图的任意位置出现文字,可以先绘制文本框,后在“设置文本框属性”面板对文本框设置为“无填充”与“无边框”。

word 如何绘制流程图 word利用绘图功能绘制流程图实例教程

第八步:流程图还需要其它形状如菱形,默认word绘制后的形状都是带有填充颜色,可以选定第一个终止形状按“CTRL+SHIFT+C”快捷键,然后再选择菱形按“ctrl+shift+v”快捷键即可实现形状属性的复制。

word 如何绘制流程图 word利用绘图功能绘制流程图实例教程

第九步:在流程图中的线条如果没有合适的,就需要多个线条进行拼接,先绘制直线,然后再绘制直线,然后再绘制箭头直线。使用同样的方法,完成其它图形的绘制。

word 如何绘制流程图 word利用绘图功能绘制流程图实例教程

第十步:对绘制后的形状需要进行对齐调整,先按住shift键结合鼠标左键依次加选对象,然后再通过“绘图工具”—“格式”—“水平居中”。

word 如何绘制流程图 word利用绘图功能绘制流程图实例教程
