如何利用 word 绘制技术路线图

word教程 2021-09-28 09:29:54

对于科研工作者,实验流程图画的好不好,反映出实验设计思路清晰不清晰。在设计毕业答辩,求职简历PPT时,也可以选择流程图来介绍自己的求学经历,获奖情况等等,避免使用冗长的文字。在申请国自然基金时,清晰的实验技术路线可以让大家对你想要表达的内容一目了然。想不想跟着去了解下呢,废话不多说直接上图。

一、Word

Word与PowerPoint都是Microsoft旗下的常用办公软件,对于我们并不陌生,两者操作方法相同,以Word为例介绍。无论标书还是论文初稿肯定都是在文字处理软件中撰写的,这时候如果是简单的实验技术路线图用Word画的确很方便。

1.在「插入」中选择「SmartArt」。

word实战技能!技术大神教你如何利用Word来画技术路线图!




2.选择所需要的图形,Word提供了非常多的模板,包括列表、流程、循环、层次结构等等。可以根据实际需要进行绘图。一般选择层次结构图形。

word实战技能!技术大神教你如何利用Word来画技术路线图!




3.根据实验设计,输入相应文字方案。

word实战技能!技术大神教你如何利用Word来画技术路线图!




4.可以在「设计」中更改背景边框、文字等颜色。粗框无填充色比较适合在标书中使用。

word实战技能!技术大神教你如何利用Word来画技术路线图!




5.点击右键,在「设置形状格式」-「线型」-「箭头」,设置流程图中线条格式。

word实战技能!技术大神教你如何利用Word来画技术路线图!




6.如果需要增加其他文本框,可以选中其中一个文本框鼠标右键单击,选择「添加形状」,根据需要进行添加。

word实战技能!技术大神教你如何利用Word来画技术路线图!




二、visio

MicrosoftOfficeVisio是一款专业的制图软件,帮助您创建具有专业外观的图表,方便理解、记录和分析信息、数据、系统和过程。简单介绍下流程图的设计。

word实战技能!技术大神教你如何利用Word来画技术路线图!

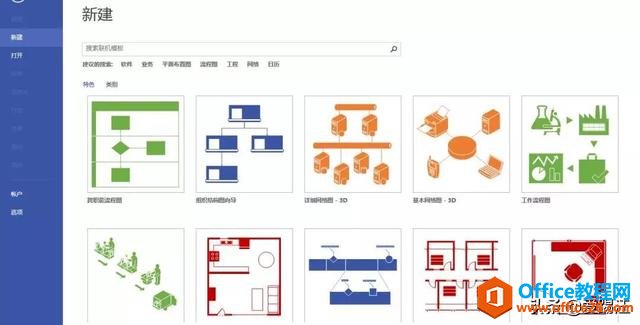

1.打开软件,创建基本流程图。点击新建,选择流程图。

word实战技能!技术大神教你如何利用Word来画技术路线图!




2.选择所需要的图形,将所需要的形状移动到操作界面上。

word实战技能!技术大神教你如何利用Word来画技术路线图!




3.选择连接线,将相应的流程框连接起来。

word实战技能!技术大神教你如何利用Word来画技术路线图!




4.设置文本显示类型,输入相应文字。

word实战技能!技术大神教你如何利用Word来画技术路线图!




通过流程图,可以方便读者了解整个流程设计,千言万语不如一张图,充分利用流程图往往可以事半功倍哦。
