visio 画图如何调整尺寸大小及设置打印
Visio
2022-05-07 22:39:59
visio是一款miscrosoft的画图工具，特点在于简单方面，可以根据个性化需要画出基本的结构图。
有的时候需要调整图的尺寸，调整打印的大小或者去掉分页符。
本文就将自己尝试过的一点经验分享如下：

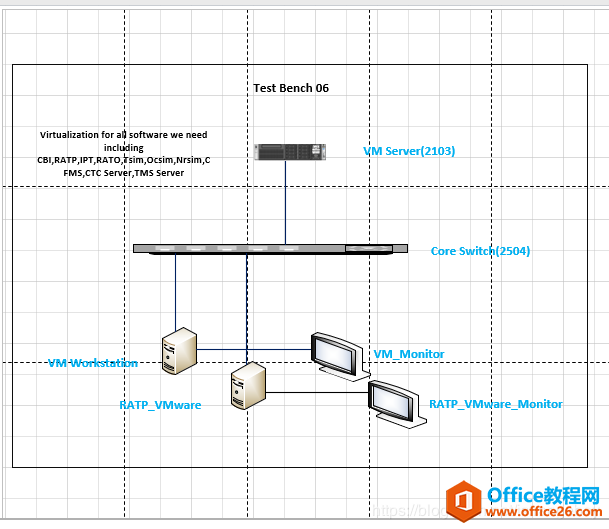

图例1：图中画了一个设备连接简图，但是有分页符，非常难看

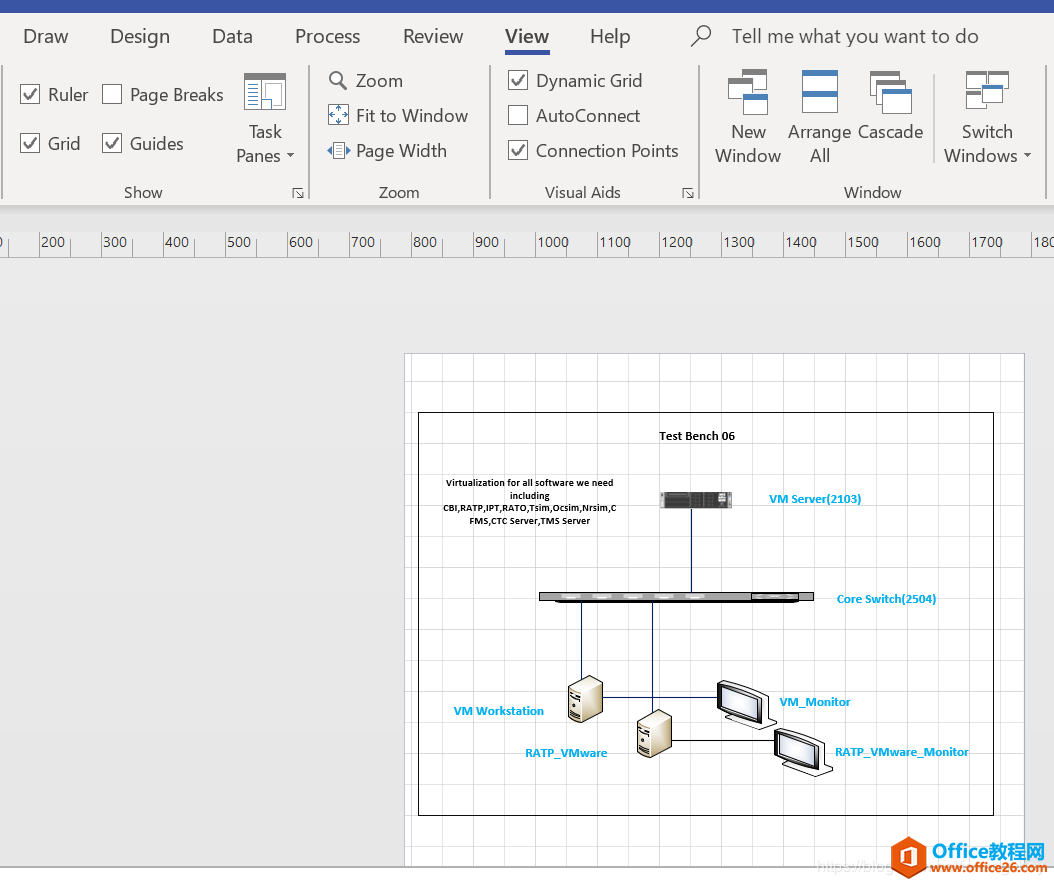

图例2：我们可以在view里面选择不勾选Page Breaks,此时查看视图分页消失了

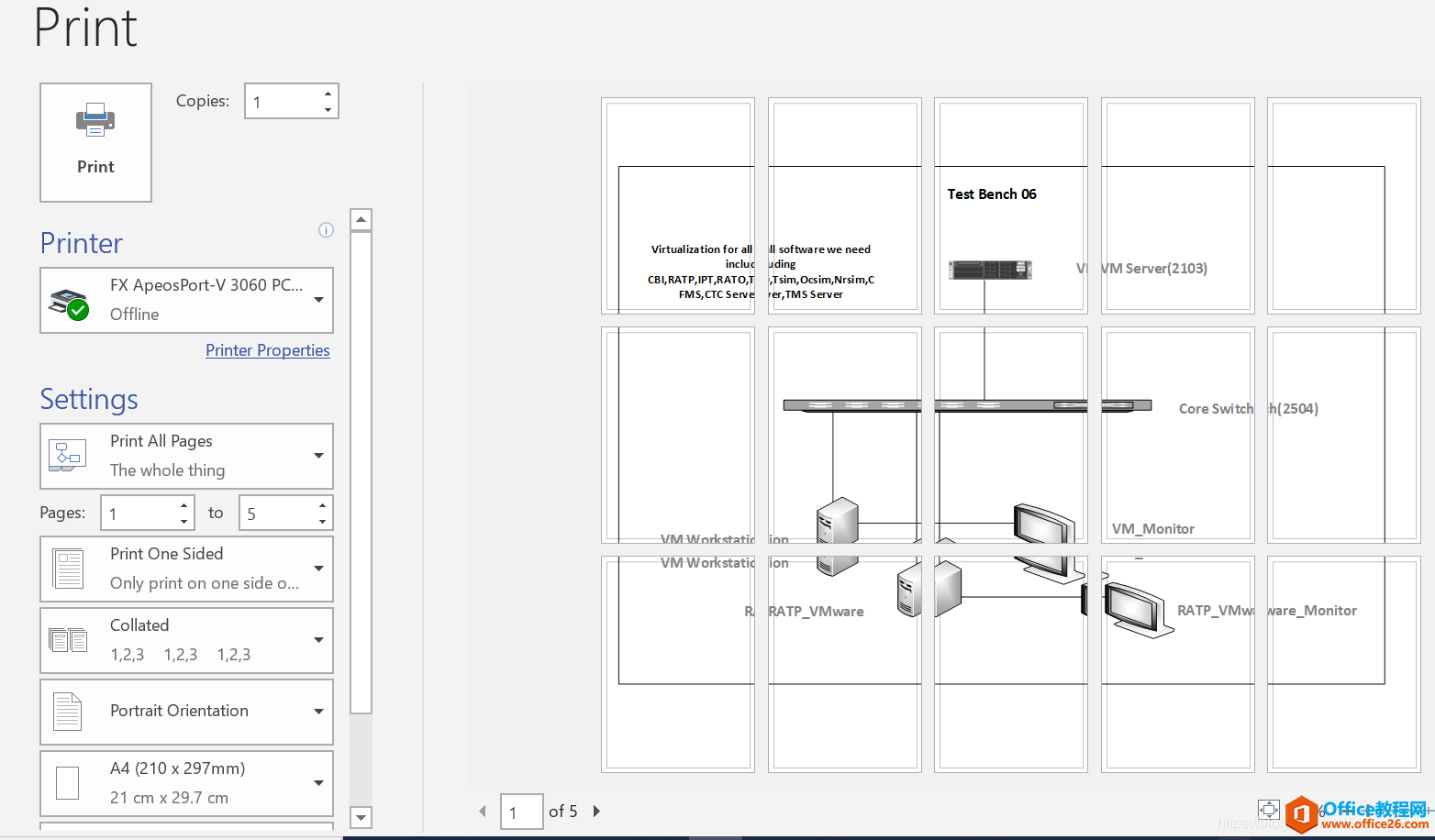

图例3 ：此时我们选择打印图纸，会发现分页符仍然存在，非常讨厌，搜索了很多网络资源都没有给出解决问题的方法。
图例4：那么怎么解决这个令人讨厌的分页符呢?答案是在Design菜单合理设置画布的大小、画图的尺寸 及打印设置。
步骤1：首先我们可以将Page Breaks还原成勾选.

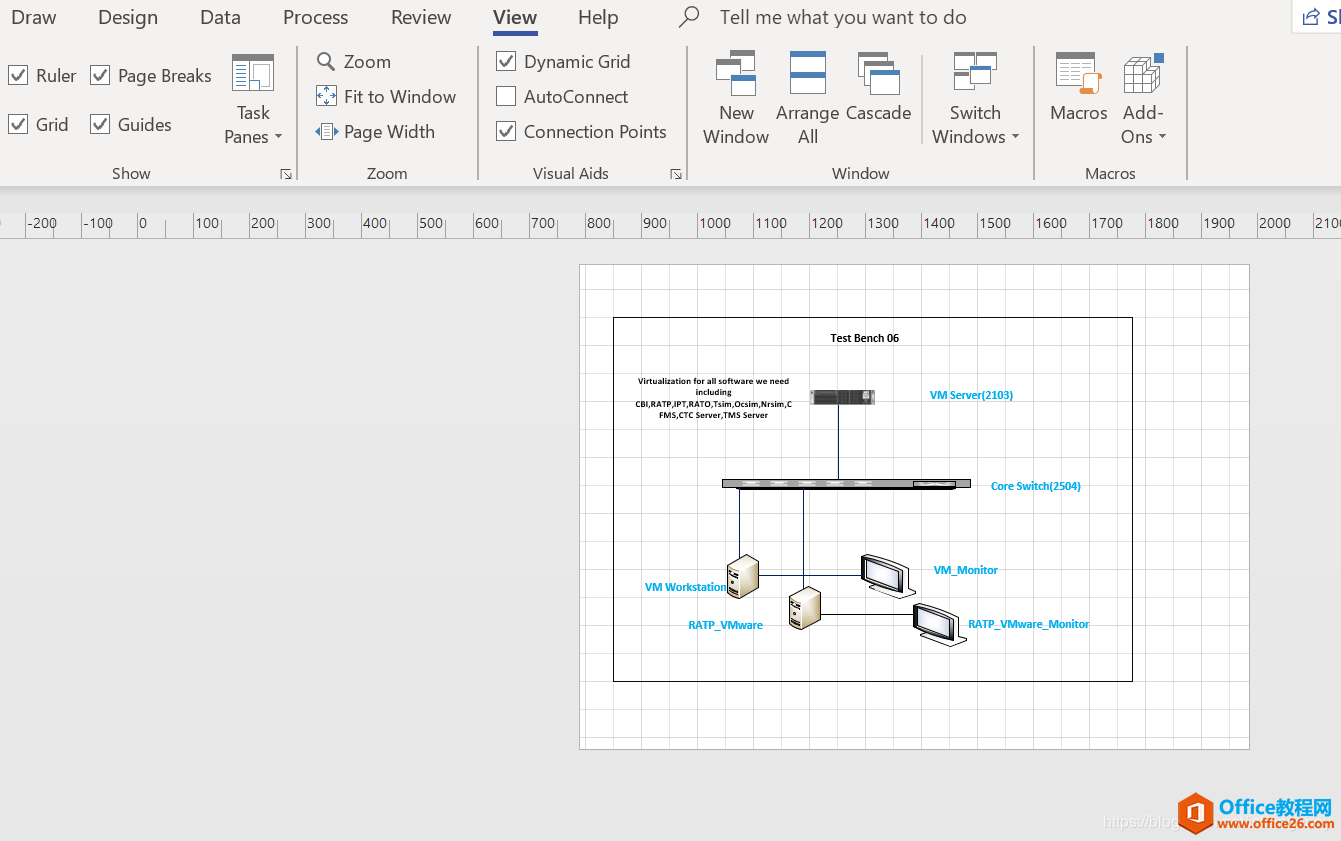

图例5 勾选Page Breaks后的分页符
步骤2：点击Design菜单，选择Size——More Page Size,

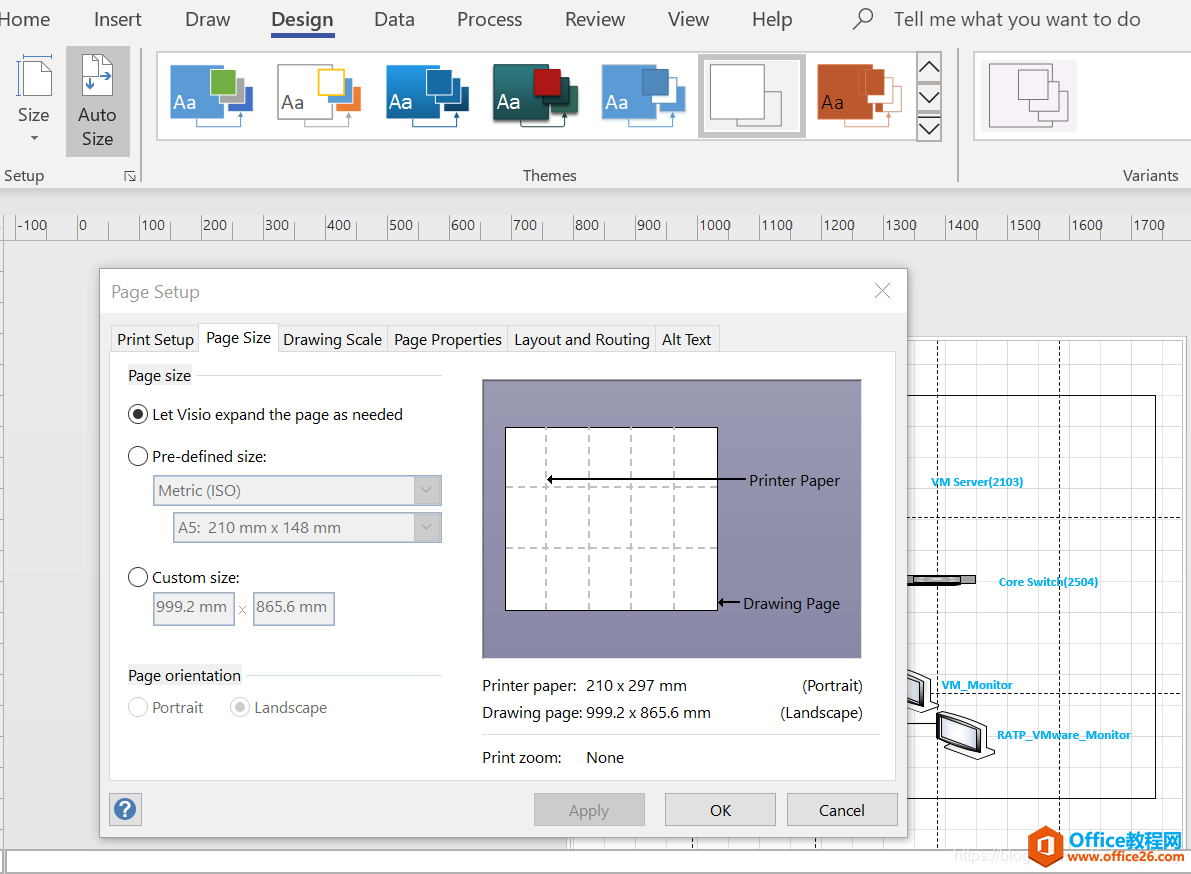

图例6 Size——more Page-Size页面
步骤3： 我们将自动尺寸Let Viso expand the page ad needed改为Custom size，这里的尺寸可以根据现实需要来设置，特别是遇到多张图需要将图的大小保持一致时，这里我们将图的大小设为1196.5*865.6;Page orientation设为Landscape,设好后Applay一下，点击ok

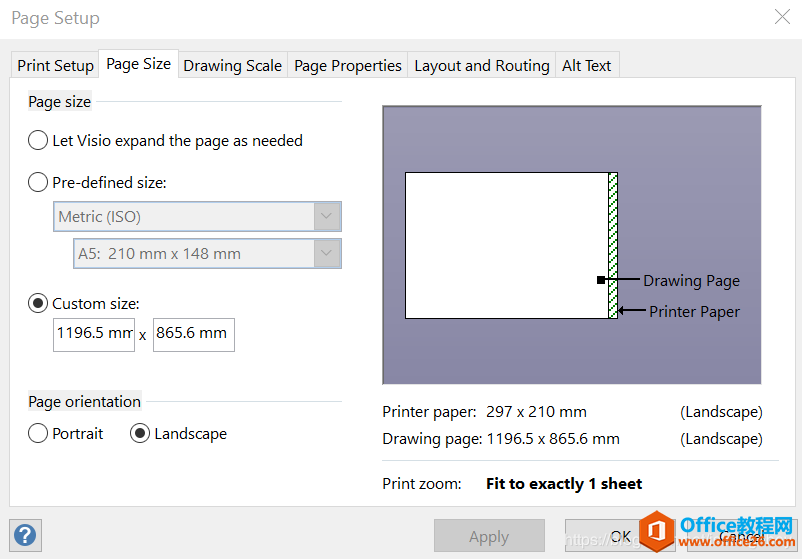

图例7： Custom size和Page orientation设置
步骤4：点击print setup设置打印信息，需要选择纸张大小、类型、打印区域，这里选择210*297大小的A4纸，类型设成Landscape,Print Zoom选择Fit to选项，设好后Applay一下，点击ok

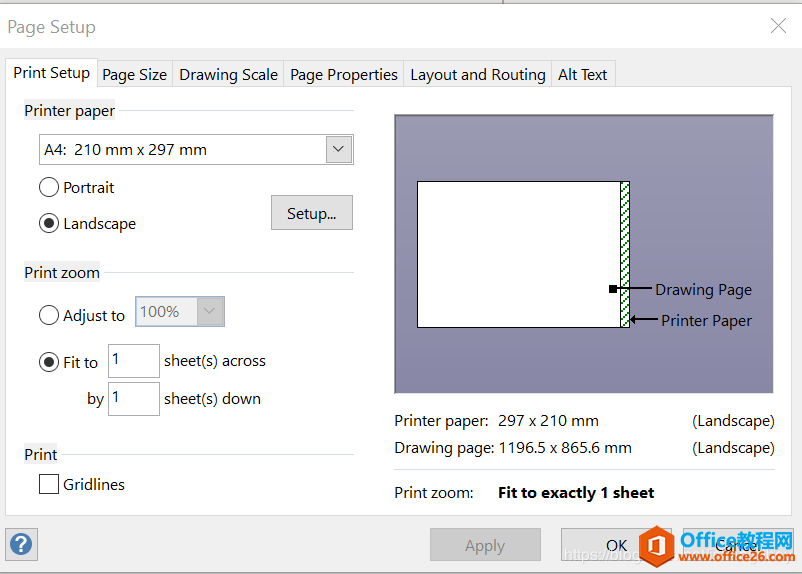

图例8 :打印设置
我们再来看看效果如何，首先是分页符没有了：
图例9：分页符消失
其次我们切到打印图纸的页面，可以看到打印预览时是一张完整的图片。
图例10：完整的viso图打印界面
怎么样，很实用和神奇吧？快来试试吧。
