Exchange Server 2013 高可用部署系列（四）邮箱服务器高可用——数据库可用性组（DAG）

Outlook 2021-09-17 09:24:45

已经介绍了Exchange Server 2013前端高可用——网络负载平衡（NLB）的配置，本篇博文进入本系列的主题之二——后端高可用性的部署，所谓后端高可用性，就是针对邮箱服务器做数据库可用性组（DAG），该配置在Exchange管理中心（ECP）完成，下面进入正题：

一、心跳网卡配置：

两台服务器DAG网卡的IP如下：

EX：10.6.100.1           Mail2：10.6.100.2             DAG群集IP：10.6.1.87


1、打开DAG心跳网卡的属性对话框，去掉除“TCP/IPv4”以外的勾选，如下图所示，



2、进入DAG网卡IP地址设置：

第一台IP如下：



第二台IP如下：



3、在“TCP/IPv4属性”对话框中，点击“高级”，打开高级设置：

选择“DNS”选项卡，去掉“附加主DNS后缀的父后缀”、“在DNS中注册此连接的地址”两项的勾选，如下图：



选择“WINS”选项卡，去掉“启用LMHOSTS查找”的勾选，再选中“禁用TCP/IP上的NetBIOS”，如下图：



4、设置网卡的优先级：

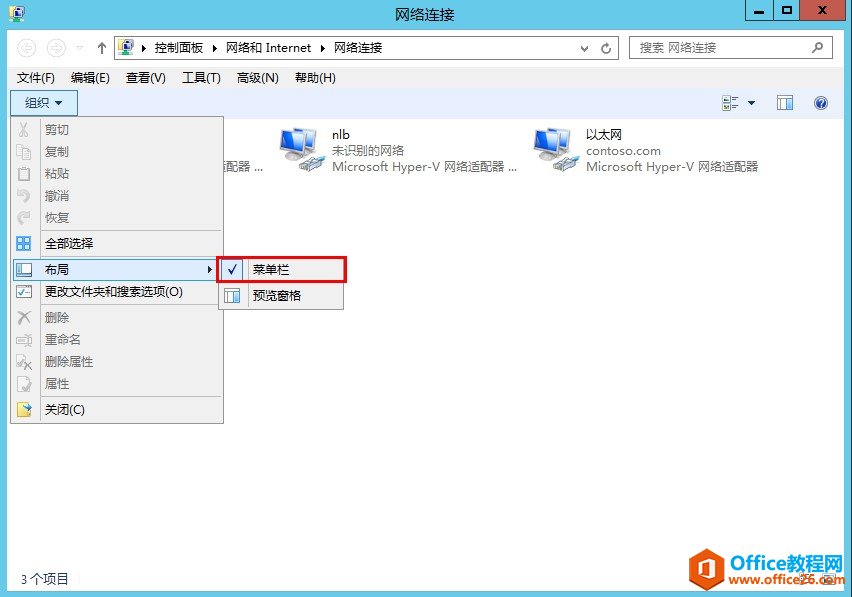

设置“网络连接”对话框的布局，勾选“菜单栏”，如下图：



在菜单栏上点击“高级”，再选择“高级设置”，如下图：

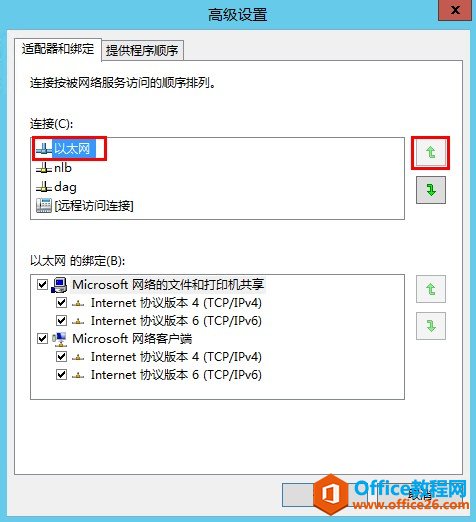

调整主内网网卡的优先级高于DAG心跳网卡：







二、在管理中心（ECP）创建DAG：


1、在浏览器中输入以下地址：https://10.6.1.86/ecp ，打开Exchange管理中心，输入域管理员帐号登陆，如下图：

（注：10.6.1.86是前端NLB的群集IP地址，关于如何配置NLB，请参照上一篇博文：http://blog.csdn.net/xiezuoyong/article/details/22728041）



2、点击左侧栏“服务器”，再点击“数据库”，查看两台服务器中的数据库是否正常，如下图：


3、点击“数据库可用性”，然后点击“+”，如下图：



4、新建数据库可用性组，填入DAG名称、见证服务器，见证服务器一般配置在CAS上，这里见证服务器是在DC上，见证目录可以不填，这样DAG会自动在对应服务器中创建见证目录。也可自己指定。填入DAG的IP地址，需要先在DNS中解析一个dag.contoso.com记录，如下图：





注：这里点击“保存”的时候可能会出错，错误提示如下图：



错误解决：访问被拒绝，大部分是访问权限的问题。因为这里见证服务器是在DC上，要在见证服务器上创建见证目录，需要把Exchange Trusted Subsytem组加入到见证服务器的本地administrators组中，所以这里要在DC的administrators组中添加一个成员，如下图：



5、DAG创建完成，如下图：



6、双击“DAG”，查看见证目录路径，如下图：



7、登陆DC，在C盘上可以看到创建的见证目录，如下图：



三、在DC服务器上配置DAG：


1、登陆DC，打开“Active Directory 用户和计算机”，在“Computers”下创建一个计算机，如下图：



2、输入刚才创建的DAG名称，如下图：



3、然后禁用创建的计算机。不禁用的话一会添加数据库会出错，在完成DAG之后会自动启用的。



4、点击“查看”，选中“高级功能”，如下图：

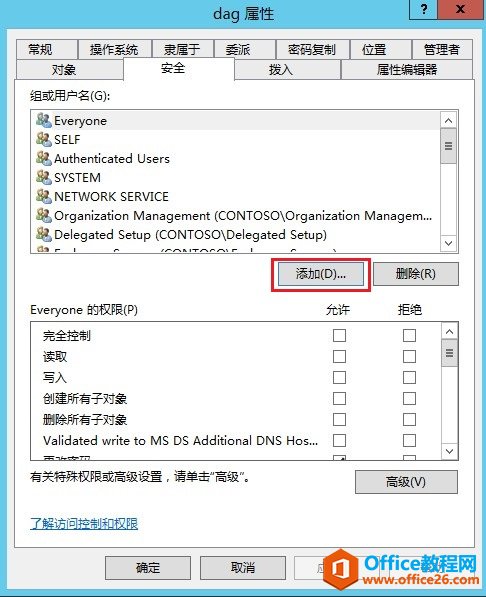

5、打开“dag属性”对话框，选择“安全”，点击“添加”，如下图：



6、在对象类型中勾选“计算机”，



7、添加两台邮箱服务器：EX、MAIL2，点击确定，如下图：



8、分别为EX、MAIL2 赋予完全控制权限，如下图：



四、在管理中心ECP完成DAG配置：

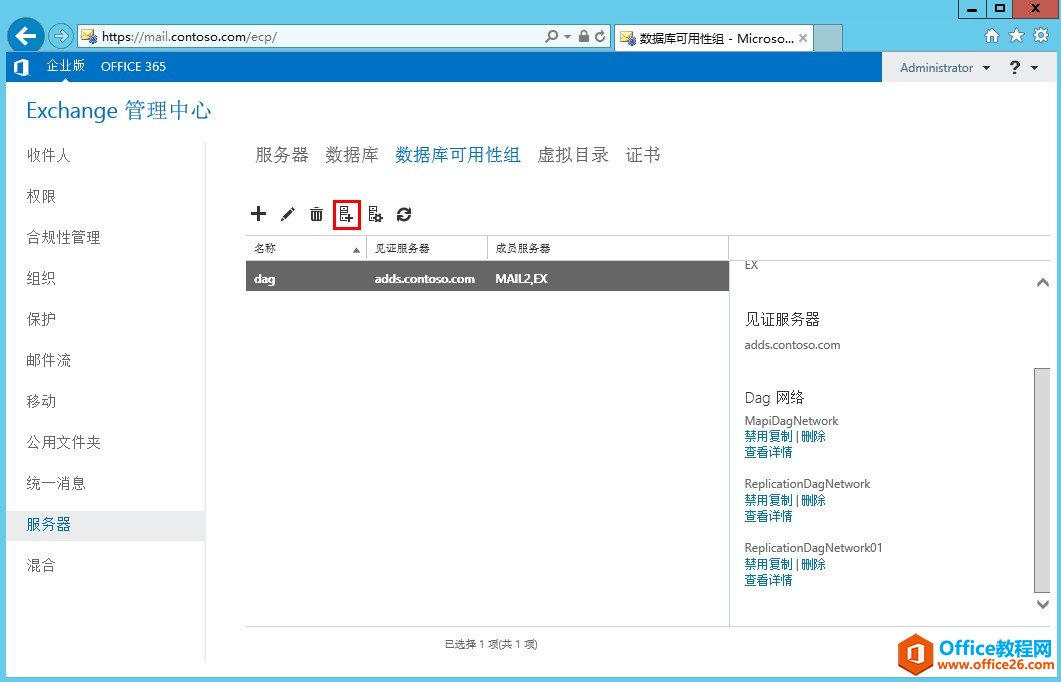

1、在数据库可用性组中，选中dag，点击“管理DAG成员资格”图标，如下图：


2、添加两台邮箱服务器：EX、MAIL2 ，如下图：



3、创建DAG成员......



4、成员创建完成后，点击“编辑”图标，如下图：

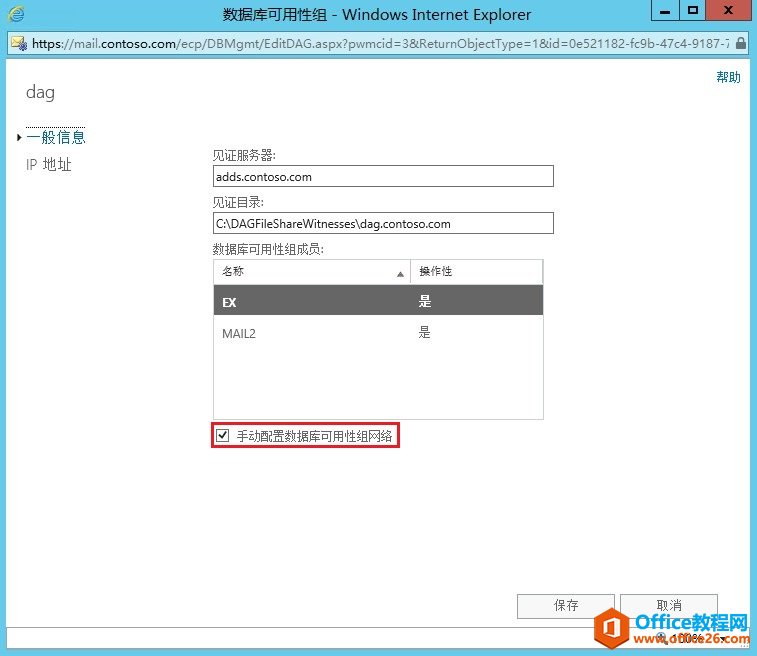

5、勾选“手动配置数据库可用性组网络”，点击保存，

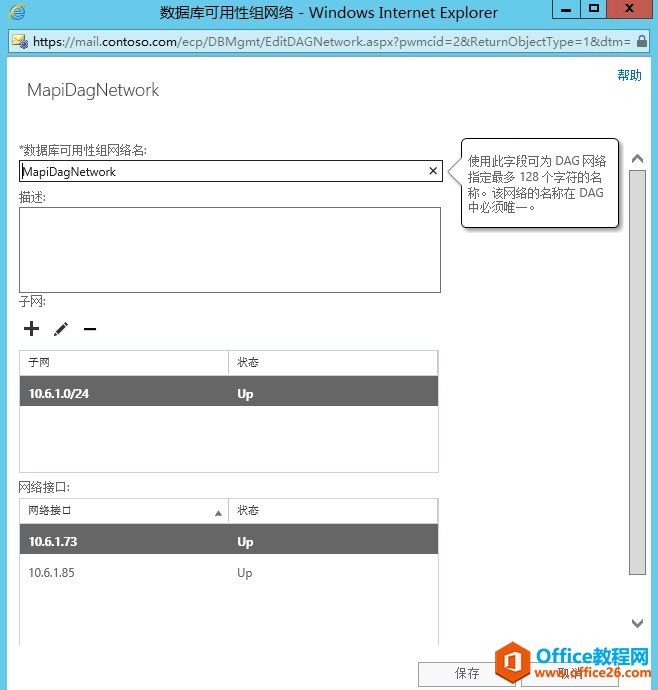

6、在DAG网络的“MapiDagNetwork”下面点击“查看详情”，如下图：



7、确认网络地址，若有多余的地址请删除，如下图：



8、点击“新建DAG网络”图标，如下图：



9、输入数据库可用性组网络名，并添加子网地址，如下图：



10、禁用MapIDagNetwork的复制，



11、切换到数据库选项，点击“...”，分别添加两台服务器上的数据库副本，如下图：



12、添加数据库副本到另一台服务器上，如下图：



13、正在复制数据库副本......



14、添加副本完成，现在可以看到两台服务器互相挂有对方数据库的副本，以此来实现数据库高可用，如下图：



五、DAG的效果测试：




1、现在禁用掉第一台EX的主内网网卡，如下图：




2、可以看到现在原先EX上的数据库已经在MAIL2上承载，再看右下角EX的状态变成“未知”，如下图：



3、我们再把EX的网卡启用，刷新一下，现在可以看到EX的数据库状态显示正常，但数据库还是由Mail2来承载，若要把数据库重新移到EX上来承载，请点击“激活”，如下图：


4、现在数据库又重新回到EX上了，如下图：





到此，本篇博文已经完成了邮箱服务器的数据库高可用性的部署，下篇博文将介绍外网访问和证书配置。
