excel2007表格中如何根据SmartArt插入流程图

Excel技巧 2021-11-17 13:02:02

SmartArt图形是Excel 2007新增加的一个功能，它的意思为智能图形，利用SmartArt可以插入流程图、循环图以及层次结构等较为复杂的图形，excel2007表格中根据SmartArt插入流程图的操作方法如下：

　　一、创建SmartArt图形

　　要在Excel 2007中创建SmartArt图形，可通过下面的操作步骤实现。

　　1、打开需要创建SmartArt图形的Excel文档，切换到【插入】菜单选项卡。

　　2、单击【插图】组中的【SmartArt】按钮。

excel2007表格中根据SmartArt插入流程图

图1

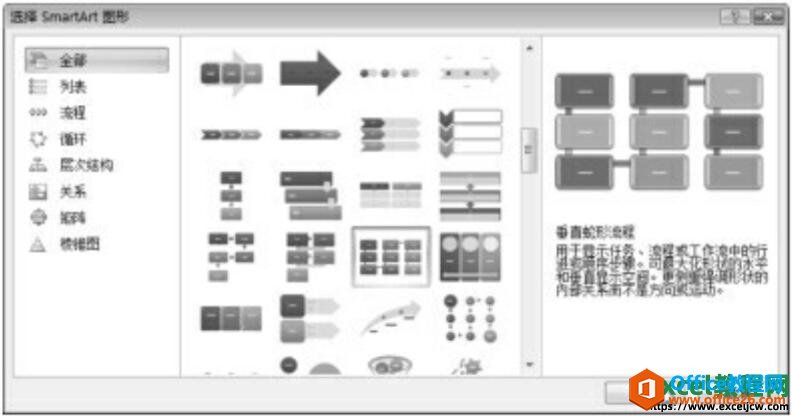

　　3、弹出【选择SmartArt图形】对话框，在对话框左侧单击需要创建的图形类型标签。

　　4、接下来在中间的列表框中，选择需要的SmartArt图形。

　　5、单击【确定】按钮。

在excel中插入SmartArt流程图

图2

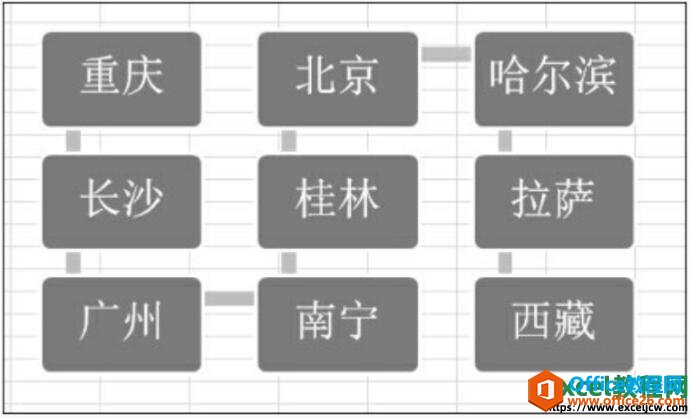

　　6、在返回的文档中分别单击图形中的形状，然后键入需要的文本内容即可。

excel中制作流程图的方法

图3

　　二、为SmartArt图形添加形状

　　创建SmartArt图形后，还需要对其进行编辑，才能满足用户的需求。在SmartArt图形中，某些形状的个数是固定的，而对于大多数SmartArt图形来讲，形状的个数是可以自由添加和删除的，为SmartArt图形添加形状的具体操作步骤如下。

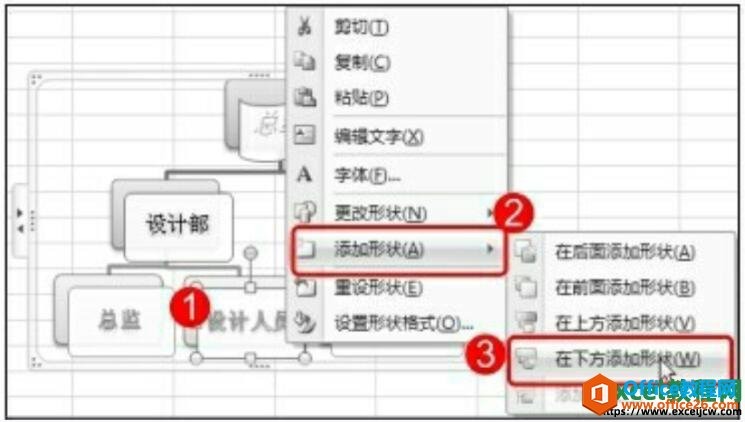

　　1、选中需要添加形状的位置，然后单击鼠标右键。

　　2、在弹出的快捷菜单中展开【添加图形】选项。

　　3、在弹出的级联菜单中选择【在下方添加形状】命令。

为excel中的SmartArt图形添加形状

图4

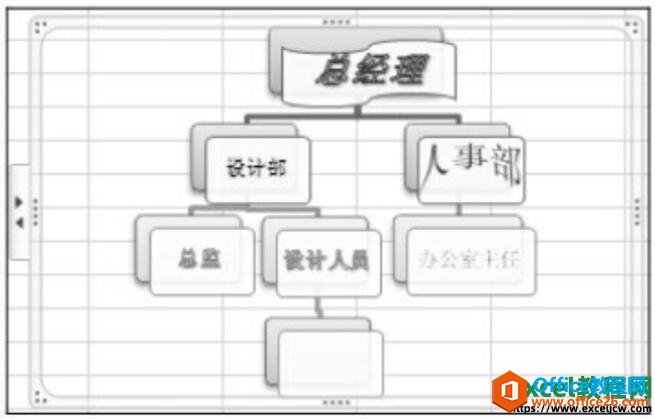

　　4、在返回的文档中，即可看到添加形状后的效果了。

设置过的SmartArt图形

图5

　　三、调整SmartArt图形大小

　　如果觉得插入的SmartArt图形过大，可通过下面的操作步骤调整图形的大小。

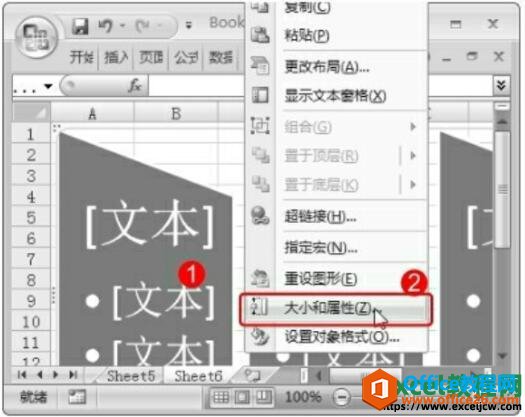

　　1、使用鼠标右键单击需要调整大小的SmartArt图形。

　　2、在弹出的快捷菜单中选择【大小和属性】命令。

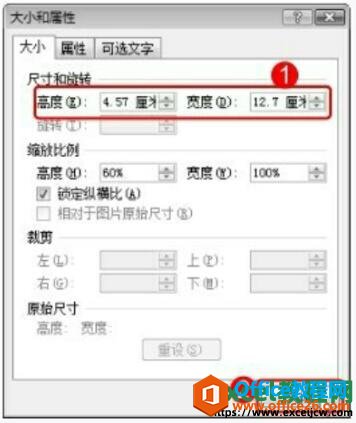

　　3、弹出【大小和属性】对话框，在【尺寸和旋转】选项组中调整图形的高度和宽度。

excel表格中调整SmartArt图形大小

图6

　　4、设置完成后单击【关闭】按钮即可。

调整SmartArt图形的大小

图7

　　插入SmartArt图形后，如果需要对图形的方向进行调整，如将从左向右的方向调整为从右向左的方向，可选中需要调整显示方向的SmartArt图形，切换到【设计】菜单选项卡，单击【创建图形】选项组中的【从右向左】按钮，返回工作表，即可看到调整图形方向后的效果了。
