excel如何快速制作目标完成进度对比图

Excel技巧 2021-11-17 14:38:15

当你需要对比目标与完成进度情况时，如下图表格式可以作为参考，简单实用、专业美观

我们来看一下如何制作这个目标完成进度图：

1）数据源整理，目标为100%，时间进度为80%，各小区达成进度如下

2）插入条形图，选择A3：C11数据范围，插入二维条形图第一个

3）关键步骤：右键点击图标，设置数据系列格式，系列重叠100%，间隙宽度80%，这步最重要

4）右键点击蓝色条形图，设置颜色为白色，边框颜色为灰色，这时候图表大概样式就出来了

5）调整纵坐标轴为逆序，这样NE1到NE8的顺序可以显示正常

6）美化：删除网格线和图例、然后右键点击横坐标，设置最大值为为1，然后再删除横坐标，设置完成进度条形图颜色为蓝色，图表背景颜色为淡蓝色，添加标题，添加数据标签

7）添加时间进度线，利用的是散点图

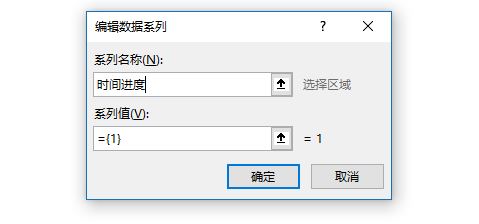

A、右键点击图表，选择数据，在系列中点击添加，输入系列名称为时间进度，点击确定

B 、右键点击更改系列图表类型，选择散点图第三个：带平滑线的散点图

C 、右键点击选择数据，然后在系列中编辑时间进度系列，X轴用鼠标点击C2单元格2次，在Y轴输入0,1，相当于我们给散点图设置了2个点（80%，0）和(80%,1）

D、将纵标轴最大值设置为1，然后删除纵坐标，右键点击散点图，添加数据标签，标签位置设置为居上，删除下面的数据标签，只保留上面的数据标签，设置散点图平滑线为红色虚线就大工告成了，C2单元格时间进度可以设置公式为=day(today())/day(eomonth(today(),0)),这样进度是每天自动更新的，然后图表的进度线也会实现自动偏移
