excel 如何在散点图中利用误差线制造时间轴效果

Excel技巧 2021-11-25 11:44:21

下图左侧A2:B10单元格区域为数据源，右侧为根据数据源制作的散点图，散点图中利用垂直误差线制造了时间轴效果，直观反映了不同时间节点上对应的访问人次。

操作步骤

１、选中A2:B10单元格区域，单击［插入］选项卡［图表］功能组中的［插入散点图（Ｘ、Ｙ）或气泡图］按钮，在下拉列表中选择［散点图］中的第一个图标。

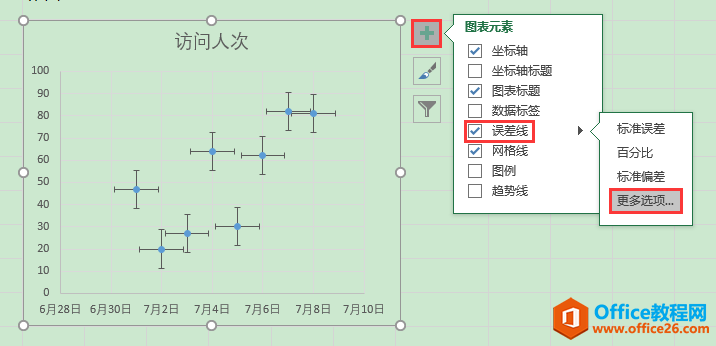

２、鼠标单击任一数据点，可选中系列"访问人次"，在图表右侧出现浮动按钮，点击最上面的"＋"按钮，在弹出的［图表元素］列表中勾选［误差线］选项，单击［误差线］右侧的三角形按钮，在弹出的列表中点击［更多选项］。

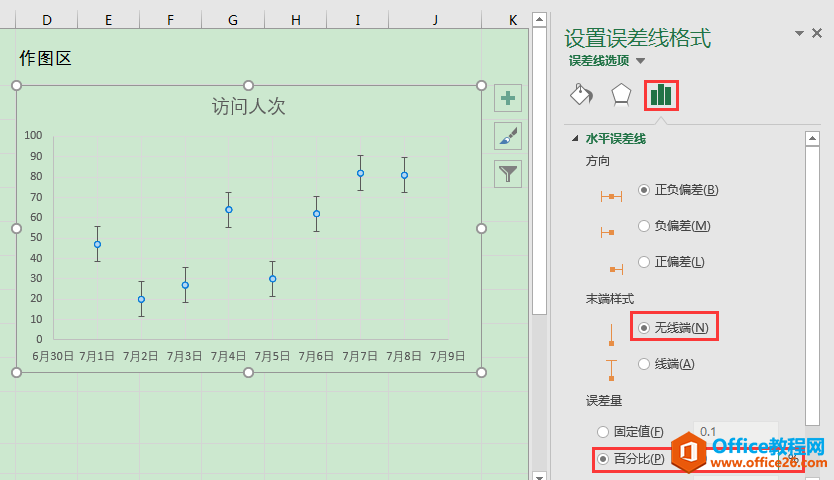

３、在工作表右侧弹出的［设置误差线格式］对话框中进行设置，在［水平误差线］下，将［末端样式］设为"无线端"，［误差量］百分比设为"0%"。此时，散点图中仅有垂直误差线可见。

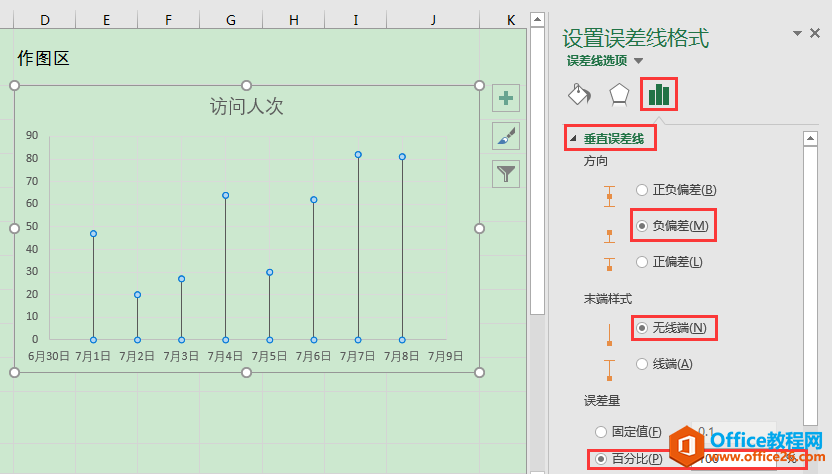

４、鼠标双击图表中的垂直误差线，在工作表右侧弹出的［设置误差线格式］对话框中进行设置，在［垂直误差线］选项下，将［方向］设为"负偏差"，［末端样式］设为"无线端"，［误差量］百分比设为"100%"。

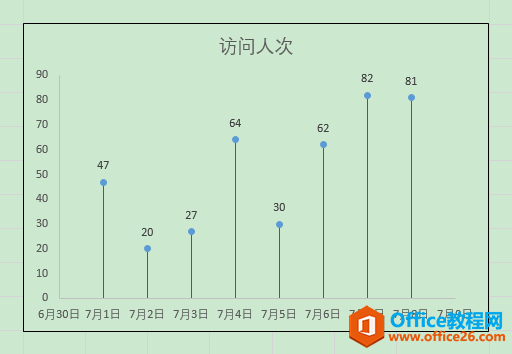

５、最后，根据实际需要对图表大小、网络线、数据标签等细节进行调整，最终效果如下图。
