在图表的实际制作中，Excel图表总有一些美中不足。比如：雷达图系列的绘制起始角度永远是12点位置，折线图只可以使用水平绘制的方式来处理。通过利用照相机照相机的妙用［空城］功能，可弥补其中的不足。

照相机的妙用［空城］

图表旋转与翻转

Excel不支持图表进行旋转与翻转操作，通过使用照相机功能，图表可实现任意角度旋转。图11.2-1案例是一个典型的此类应用，通过对图11.2-1左侧图表使用照相机“拍照”，然后将“照片”顺时针旋转90°，柱形图就变成了条形图。

照相机的妙用［空城］

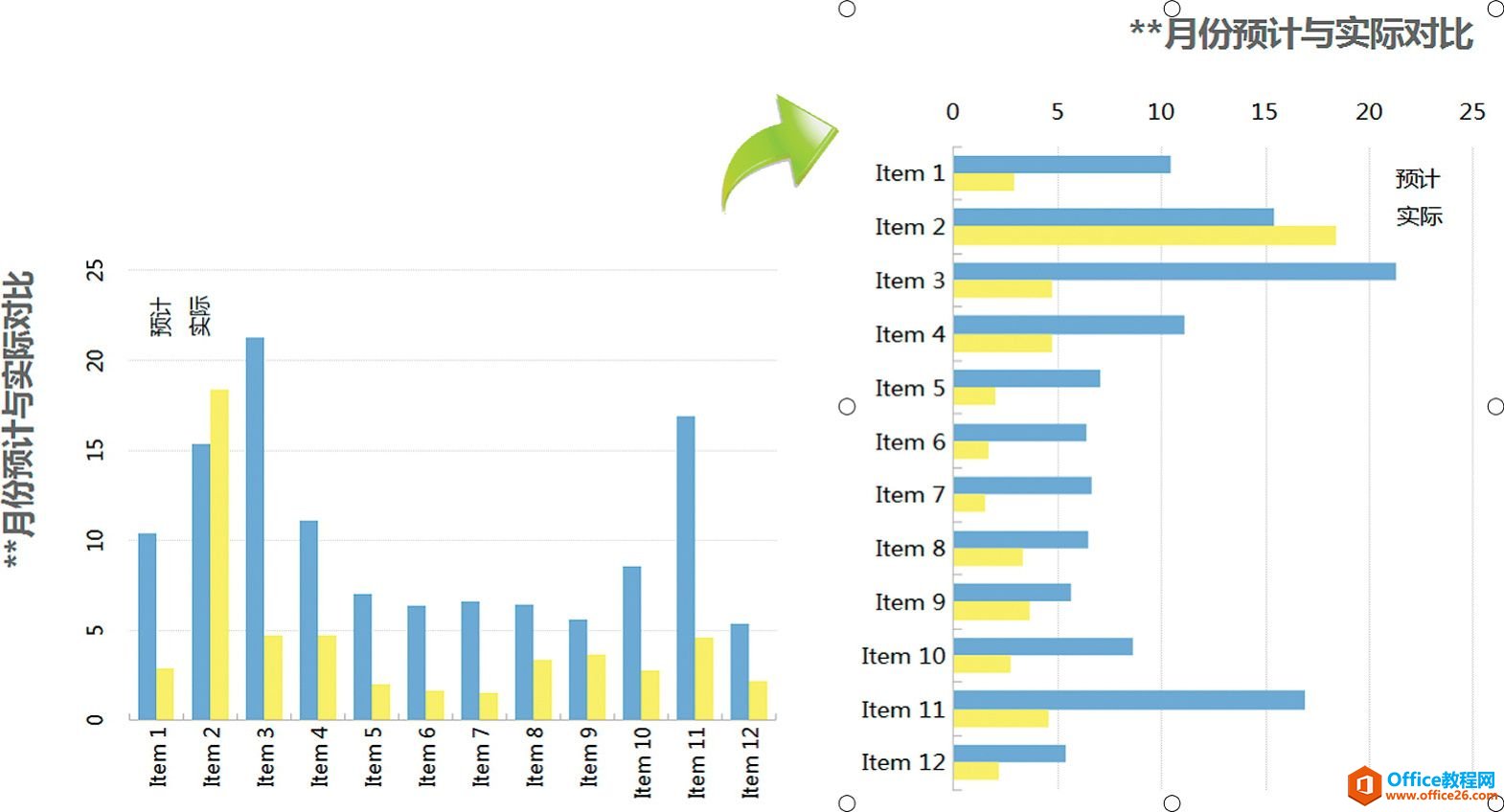

图11.2-1　利用照相机功能的图表旋转

照相机“拍照”以单元格区域为基础，建议首先开启图表自动靠齐：对齐网格，这样通过拖曳调整图表大小时，非常方便地和下方单元格进行对齐。照相机同样也支持翻转功能，水平和垂直均可，不过这个功能在Excel 2003中表现得并不是太好，会导致图表出现失真及虚化。

图表与其他图形对象的拼装

图11.2-2案例是通过照相机，将多种图形对象进行拼合的案例。该案例中照相机所引用的区域包括图表、单元格、自选图形等，照相机还可以将控件作为图形对象来拼合。注：该案例图表的诉求表达方式并不好，不推荐日常工作中使用该实例。

照相机的妙用［空城］

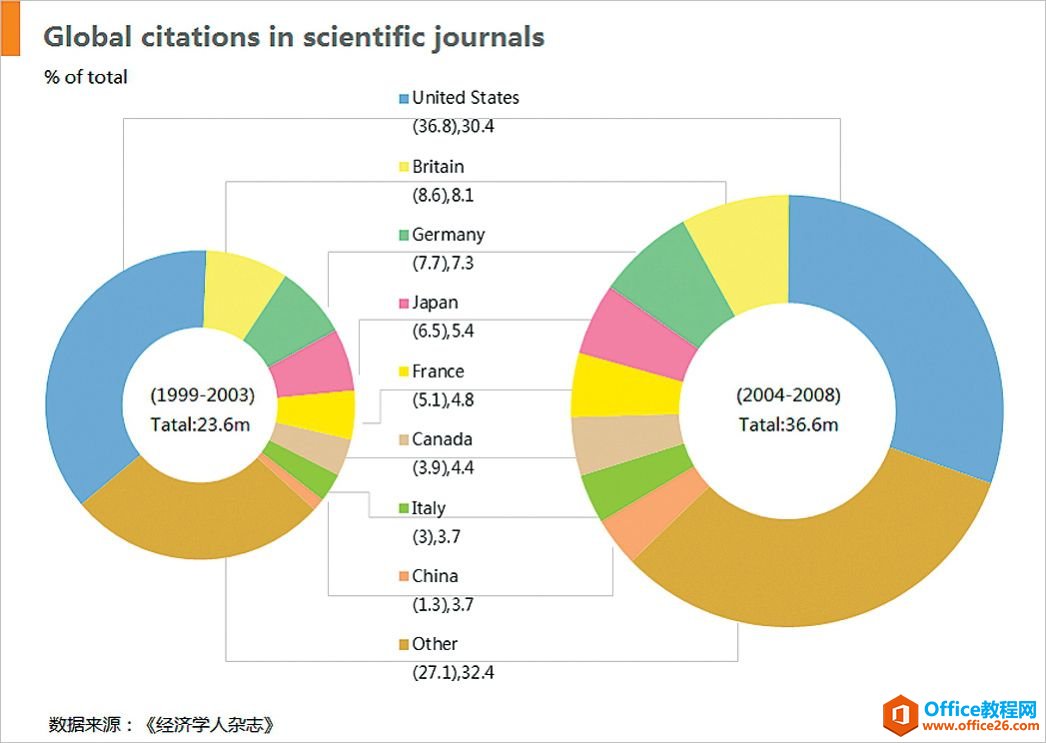

图11.2-2　利用照相机功能拼合实现的图表案例

其他

在Excel中，照相机是一个非常神奇的功能，笔者将照相机产生的图形对象称为“镜像”，因为使用照相机功能，所得的图形对象就像镜子一般，镜中所示只是光线反射。因此“镜像”切勿和其引用单元格区域发生重叠，这将导致画面出现“影像回路”。要修改照相机产生的图形对象，必须修改引用单元格区域上方的图形对象，所以当我们将这个“镜像”剪切复制到原始工作簿以外时，必须将其转换为图片格式，否则我们将看不到相应的效果。方法非常简单，使用复制和选择性粘贴即可。当这种剪切复制是跨工作表时，Excel并不支持类似图表的应用区域动态更改，我们需要在编辑栏的引用区域前手工加入工作表名称，如：=Sheet1!$B$3:$H$9。

对于Excel 2003，使用两个图表叠加也可实现和图11.1-6类似的折断图表，但通过照相机却无法得到完美的“镜像”，在Excel 2007和2010中已经不是问题，如图11.2-3所示。借助Excel 2007和2010的预设渲染样式，也可以将图表通过照相机“镜像”变为有趣的图片格式，当然这样做的目的仅是为了获得美术图片，从严格意义上讲，其非图表，只是图片，如图11.2-4所示。

照相机的妙用［空城］

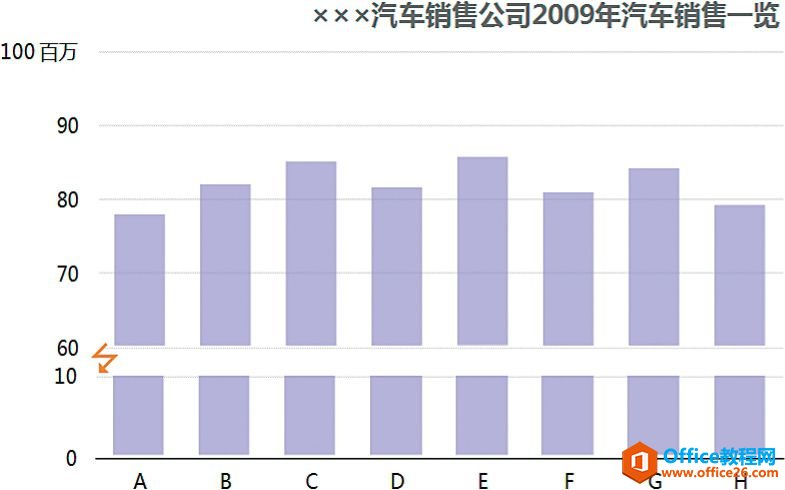

图11.2-3　Excel 2007和2010中利用照相机功能实现的折断图表

照相机的妙用［空城］

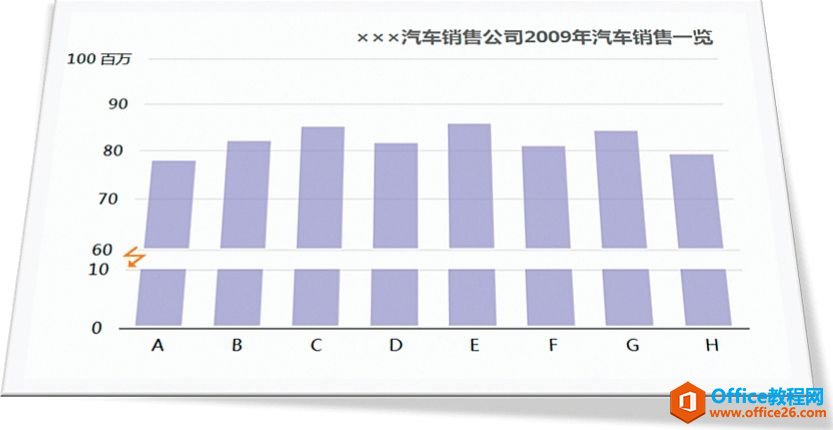

图11.2-4　透过渲染将图表变成图片

在Excel 2007中，图表和照相机的“镜像”无法进行组合作业。Excel 2003和Excel 2010中组合作业则没有问题，但就两者的组合功能本身而言，却是完全不同的两个概念。在Excel 2003中组合后的新对象显得非常紧密，虽然在选中这个新的组合对象后，再次单击其中的某个元素，都可以设置这个元素的相关属性，但移动该对象，会使整个组合对象产生移动；而在Excel 2010中，同样的操作，仅会移动这个对象，同时组合对象的大小将发生变化，而整个组合对象并不会产生移动。
