Excel图表受软件版本和不同图表类型的影响，一些看似非常简单的功能，却常常难以直接实现，往往需要通过折中的方法实现。图11.3-1即是一个具有代表性的案例。

图表是矢量［反间］

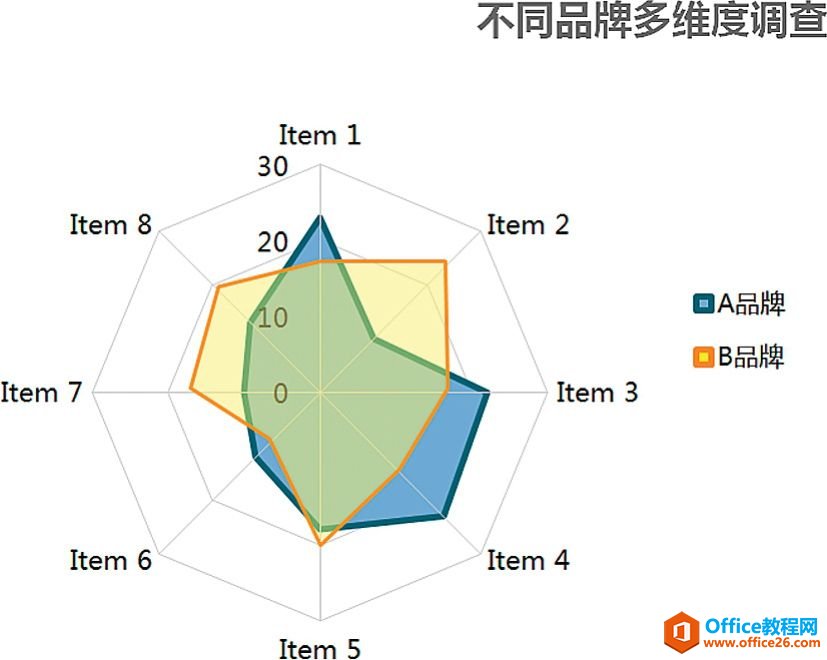

图11.3-1　图表是矢量

案例介绍

雷达图的使用是一个有趣特例，其适合表达各数据点间非水平和垂直比较的多个维度数值。既可进行单个数据点数值的表达，亦适合成组的多维度数值间比较，图11.3-1案例图表即属后者。

一般而言，除一些使用在工程技术领域的案例（比如声学的指向性）外，笔者一般建议使用填充雷达图，非常有利于视觉记忆活动；不论何种雷达图，成组比较的组数不宜超过3个，如果组数太多将根本无法表达清楚内容。此处之所以“B品牌”图表系列使用半透明，是为了使下方“A品牌”图表系列数据能够看清。

案例分析

图11.3-1案例图表的实现其实并不复杂，使人纠结的关键在于如何使图表系列半透明。在Excel 2007和2010中这并非难事，直接在填充中设置透明度即可，但在Excel 2003中，填充雷达图并不支持设置透明度，亦无法借助其他图表元素来实现。唯一的方法是使用自选图形，这有一个挑战：如何使自选图形形状、大小和图表系列保持一致。

案例实现

根据11.3.2节的分析，图11.3-1案例最终采用自选图形实现，解决自选图形形状、大小和图表系列一致的关键是使用“取消组合”功能。以下是案例实现的具体步骤：

1．选中数据区域，生成填充雷达图，并对“A品牌”和“B品牌”两个系列进行相应的边框和内部填充设置，如图11.3-2所示。

图表是矢量［反间］

图11.3-2　图11.3-1案例实现第1步

2．选中图表，将其复制，并打开PowerPoint，将图表粘贴到空白幻灯片中；然后将其取消组合，在弹出的警告对话框中直接单击“是”按钮。可能需要多次进行“取消组合”操作，如图11.3-3所示。

图表是矢量［反间］

图11.3-3　图11.3-1案例实现第2步

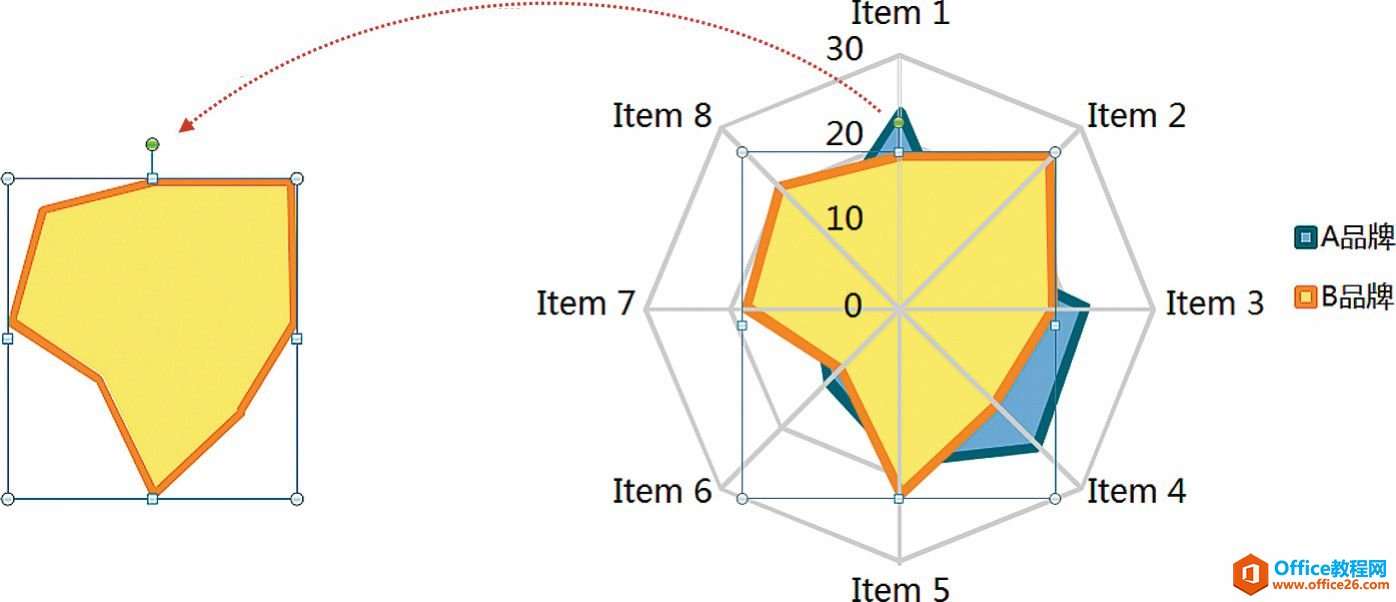

3．选中“B品牌”，键盘Ctrl键＋鼠标拖曳到空白位置，并设置自选图形填充透明度为50％，如图11.3-4所示。

图表是矢量［反间］

图11.3-4　图11.3-1案例实现第3步

4．将设置好透明度的自选图形粘贴到Excel的原始图表中，并移动位置使其和图表中的“B品牌”系列完全重合，如图11.3-5所示。

图表是矢量［反间］

图11.3-5　图11.3-1案例实现第4步

提示

需特别留意Excel 2003的显示比例问题：

不同的显示比例下，所见自选图形和图表系列的比例大小关系完全不同。

5．设置图表“B品牌”系列的数值引用区域为一空白列。最终整理修饰润色后的效果如图11.3-6所示。

图表是矢量［反间］

图11.3-6　图11.3-1案例最终实现

案例相关

本章节所述方法，仅是一个不得已而为之的办法。当然除使用该方法之外，亦可使用VBA描点来完成自选图形。当然在熟练此操作后，可直接使用“取消组合”将图表转化为矢量图形对象，这是一个另类的选择性粘贴作业。

Excel 2007和2010即便不特意去设置图表元素格式的透明、阴影、发光等渲染，其图形对像使用“取消组合”功能打散后的自选图形锐度并不是很理想，尤其是使用了图表元素格式的渲染，打散后的效果将惨不忍睹；在Excel 2007中复制图表，并选择性粘贴为图片（增强性图元文件）后，对该图元文件的解释有些糟糕，尤其是光圈效果会有相当大的失真，打印预览更是需要非常长的时间进行加载，相比较而言Excel 2010则有非常大的改观。
