几何画板如何绘制画斜率为k的直线
几何画板
2021-09-16 09:24:01
在学习直线的相关知识时，会接触到一个全新的概念——斜率，它是中学生学习的一个非常重要的概念。从课本上可以知道斜率，亦称“角系数”，表示一条直线相对于横轴的倾斜程度。根据直线的两点式可得斜率k= (y1-y2)/(x1-x2)。那么几何画板作为学习数学的辅助工具，如何画斜率为k的直线呢？下面就和大家一起来探讨具体的绘制技巧。
具体的操作步骤如下：
步骤一 建立坐标系。斜率是表示一条直线相对于横轴的倾斜程度，那么只要让直线在不断的变化角度，使之与x轴正半轴的角度在不断变化，就可以确定斜率k为不确定的。单击上方菜单栏“绘图”菜单，在其下拉选项选择“定义坐标系”命令建立坐标系。
在几何画板中建立坐标系示例

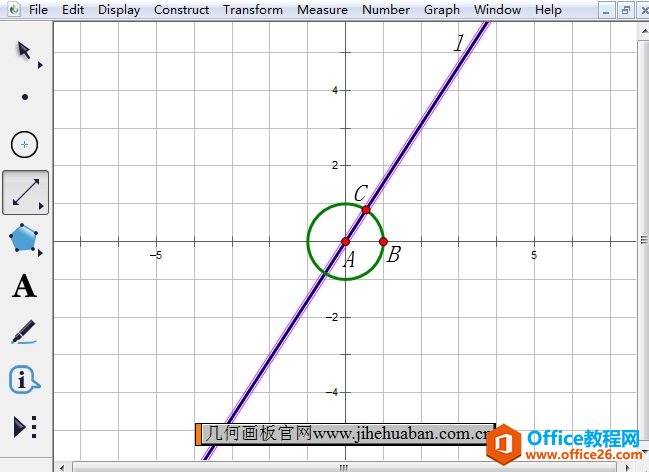

步骤二 绘制圆和直线。依次选中原点和单位点，单击上方菜单栏“构造”菜单，在其下拉选项选择“以圆心和半径绘圆”命令，就可以绘制如下图所示的圆。标记原点为点A，单位点为点B，使用“点工具”在圆上任取一点C，使用“直线工具”作过点A、C的直线l，如下图所示。
在几何画板中绘制圆和直线示例
步骤三 度量直线与x轴正半轴的倾斜角度。用移动工具依次选中点C、A、B，单击上方菜单栏“度量”菜单，在其下拉选项选择“角度”命令就得到了∠CAB的角度，如下图所示。
度量直线与x轴正半轴的倾斜角度示例

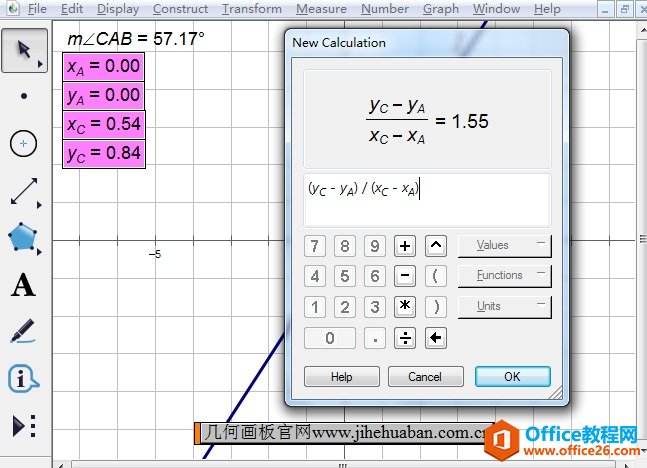

步骤四 度量点A、C的坐标计算斜率k的值。用移动工具选中点A，鼠标右键选择横坐标，即可度量出XA的值，接着鼠标右键选择纵坐标，即可度量出YA的值。同理可得点C的横、纵坐标。接着执行“数据”——“计算”命令，在弹出的对话框计算如下图所示的值，即为斜率的值。
度量坐标计算斜率k示例
步骤五 选中计算值鼠标右键，选择“属性”，在弹出的对话框修改以上的计算值的标签为k。然后选中圆上的点C，在圆上进行移动，会发现斜率k的值也在不停地变化，即可得到斜率为k的直线。
移动圆上的点C观察斜率的变化示例
以上就是给大家介绍的在几何画板中画斜率为k的直线的方法，主要就是构造斜率不固定的直线，观察斜率的变化。
