几何画板怎么绘制凸透镜 实例教程
几何画板
2021-09-26 10:57:30
绘图工具制作出我们常见的凸透镜，具体做法如下。
1.构造线段。选择“线段工具”绘制线段AB。选择“点工具”画出点C、点D，并构造出线段CD。如下图所示。
使用线段工具和点工具构造线段与点

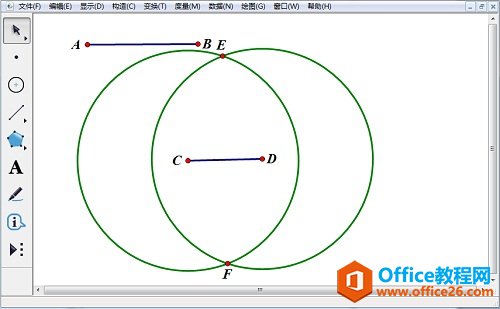

2.构造圆。选中线段AB和点C，选择“构造”—“以圆心和半径绘圆”命令，做出圆C。同样方法绘制出圆D。两圆交点为点E、点F。
分别构造以C点、D点为圆心以AB为半径的圆
3.隐藏两圆。选中圆C和圆D，选择“显示”—“隐藏圆”命令。
选中两圆后在“显示”菜单选择“隐藏圆”
4.构造圆弧。依次点击点E、点C、点F，选择“构造”—“过三点的弧”命令，做出弧ECF。同样方法做出弧EDF。
选中两圆后在“显示”菜单选择“隐藏圆”

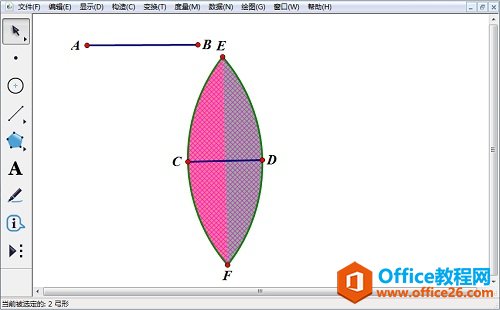

5.构造弧内部绘制出凸透镜。选中两个弧，选择“构造”—“弧内部”—“弓形内部”命令。凸透镜绘制完成，如下图所示。
选中两弧后在构造弓形内部绘制出凸透镜
标签： 几何画板绘制凸透镜
